25010/15 RD199

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 25010/15 RD199
供应商: 国内现货
标准整包数: 1000

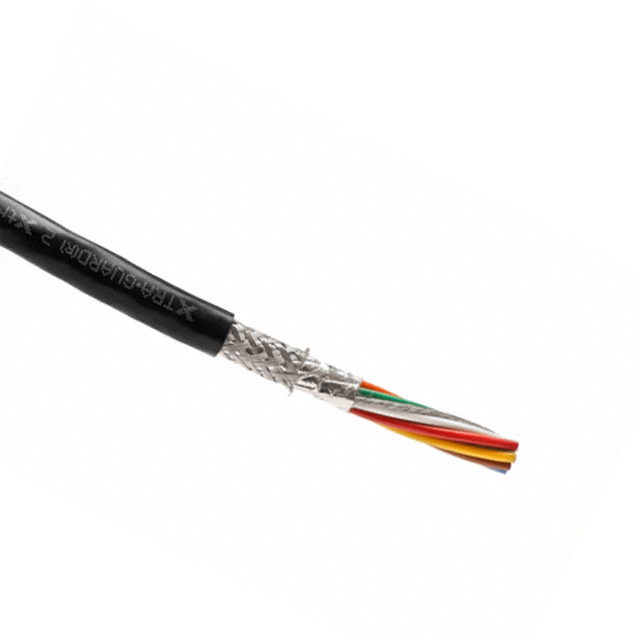

ALPHA WIRE 多芯线缆 25010/15 RD199

25010/15 RD199概述

    Alpha Wire 25010/15 XTRAGUARD® 技术手册解析

    产品简介


    Alpha Wire 25010/15 XTRAGUARD® 是一款高性能电缆组件,主要应用于工业自动化、机器人技术、数据通信和电信等领域。其由15芯导体组成,具备出色的物理和电气特性,确保在各种复杂环境中稳定运行。

    技术参数


    - 直径(英寸):绝缘层厚度为0.010英寸,外径为0.299至0.315英寸。
    - 导体:22 AWG 7/30 TC型铜线,黑色。
    - 绝缘材料:聚氯乙烯(PVC),硬度适中。
    - 护套:聚氨酯(TPU),厚度为0.032英寸,可选颜色包括深蓝色、黑色、黄色、橙色、绿色、红色、沙贝基、白色。
    - 电气特性:
    - 电压等级:300 VRMS
    - 容量:每英尺23.5 pF
    - 电感:每英尺0.18 μH
    - 直流电阻:每1000英尺16.5 Ω(在20°C时)
    - 机械特性:
    - 温度范围:-30°C到90°C
    - 弯曲半径:10倍电缆直径
    - 拉伸强度:最大82磅
    - 认证:
    - UL AWM Style 10002和20668认证
    - CSA AWM I/II A/B认证
    - 符合CE欧盟低电压指令

    产品特点和优势


    - 高可靠性:符合国际安全标准,适用于苛刻的工作环境。
    - 优异的抗紫外线能力:能在户外长期使用而不会损坏。
    - 多种颜色选择:方便识别和布线,提高系统安全性。
    - 环保合规:符合RoHS、REACH等环保法规,无铅、无汞、无镉、无六价铬、无聚溴联苯和无聚溴二苯醚(包括Deca-BDE)。

    应用案例和使用建议


    - 工业自动化:可用于传感器连接和信号传输。
    - 机器人技术:用于机器人的控制信号和电源线。
    - 数据通信:适用于高速数据传输的布线需求。
    - 电信:在复杂布线环境下提供可靠连接。

    使用建议:
    - 在高温和低温环境下使用时,注意检查电缆的弯曲半径以避免损伤。
    - 定期检查电缆的完整性,尤其是暴露在外的部分,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:本产品与其他Alpha Wire品牌的电缆和连接器高度兼容,易于集成到现有系统中。
    - 支持服务:Alpha Wire提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 电缆弯曲半径不足导致损坏:增加电缆弯曲半径至10倍电缆直径。
    2. 电气连接不稳定:确保导体与接头紧密接触,并使用适当的接线工具。
    3. 电缆耐候性差:在极端天气条件下使用时,考虑添加防护措施。

    总结和推荐


    Alpha Wire 25010/15 XTRAGUARD® 是一款在工业应用中表现优异的电缆组件,具备出色的物理和电气特性,广泛应用于自动化、机器人和数据通信等领域。凭借其环保特性和多种颜色选择,使得它在市场上的竞争力显著增强。强烈推荐使用此产品以提升系统的可靠性和效率。

25010/15 RD199参数

参数
零件状态 在售

25010/15 RD199厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

25010/15 RD199数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 25010/15 RD199 25010/15 RD199数据手册

25010/15 RD199封装设计

查看详情并下载
Symbol
Footprint
3D Model
