5452C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105712
供应商: 海外现货
标准整包数: 1

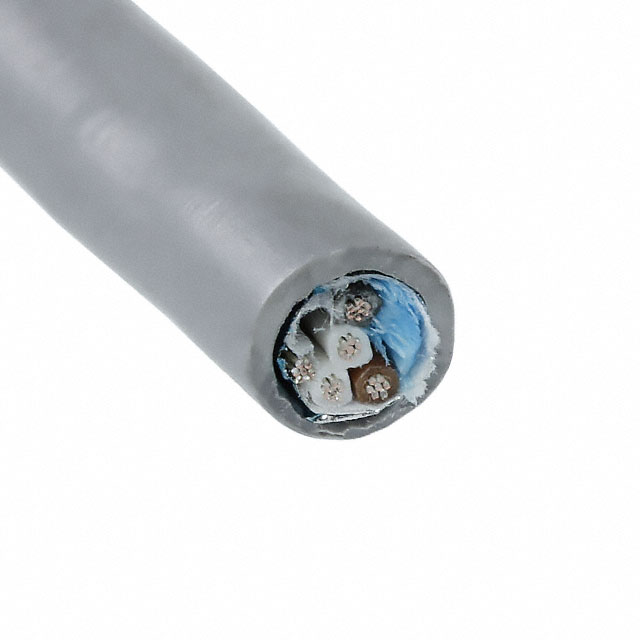

ALPHA WIRE 多芯线缆 5452C SL001

5452C SL001概述


    产品简介


    产品名称: Alpha Wire 5452C
    产品类型: 双绞屏蔽电缆
    主要功能:
    - 高耐热性
    - 低电容和低电感特性
    - 防油和紫外线抵抗
    - 良好的机械强度
    应用领域:
    - 工业自动化控制
    - 机器人和运动控制系统
    - 通信系统
    - 医疗设备
    - 石油和天然气行业

    技术参数


    构造细节:
    - 导体:20 AWG(7/28)镀锡铜线,直径为0.038英寸
    - 绝缘层:0.016英寸厚,耐温PVC材料,外径0.070英寸
    - 护套:0.032英寸厚,耐温PVC材料,外径0.302英寸(最大0.316英寸)
    - 色彩选项:石板色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色
    组件结构:
    - 每对导线独立包裹
    - 缆线扭绞密度:至少每英尺6.0次
    - 成缆:4.4次/英尺(最小)
    - 屏蔽层:铝/聚酯箔,重叠率至少25%
    - 排流线:20 AWG(7/28)镀锡铜线
    电气特性:
    - 额定电压:300 V RMS
    - 特征阻抗:58Ω
    - 相互电容:35 pF/英尺(1 kHz时)
    - 接地电容:63 pF/英尺(1 kHz时)
    - 电感:0.19 µH/英尺
    - 导体电阻:10.4Ω/1000英尺(20°C时)
    - 屏蔽层电阻:8.2Ω/1000英尺(20°C时)
    环境适应性:
    - 温度范围:-30°C 至 105°C
    - 弯曲半径:10倍电缆直径
    - 拉力:44磅(最大)
    - 防晒能力:通过
    认证与标准:
    - UL AWM/STYLE 1569 和 21894
    - CSA C(UL) TYPE CMG
    - IEC EN 60332-1 和 EN 60332-2
    - 符合欧盟RoHS 2和RoHS 3指令
    - 符合REACH规定
    - 加州65号提案豁免

    产品特点和优势


    独特功能和优势:
    - 高可靠性:符合多项国际标准,确保在各种环境下稳定工作。
    - 环境友好:RoHS和REACH认证保证无有害物质。
    - 高机械强度:适用于恶劣环境下的工业自动化应用。
    - 灵活且易于安装:多色彩选项便于识别,且具有良好的弯曲半径。
    - 多种长度包装选择:方便不同应用需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于机器间的数据传输和控制系统信号传输。
    - 机器人控制:适合于精密位置控制和实时通信。
    - 通信系统:提供稳定的信号传输通道,适用于多种设备连接。
    使用建议:
    - 在高温和高湿环境中使用时,请确保电缆的绝缘层质量。
    - 为了增加灵活性,在进行多次弯曲时尽量保持弯曲半径在推荐值以上。
    - 在安装过程中注意不要过度拉扯,以防止损伤导体或护套。

    兼容性和支持


    兼容性:
    - 本产品兼容多种工业控制系统和设备,适用于广泛的工业自动化应用。
    - 与Alpha Wire的其他产品配合使用时,可以形成一个完整且可靠的整体解决方案。
    支持与维护:
    - Alpha Wire提供全面的技术支持和咨询服务,确保用户能够正确安装和使用产品。
    - 提供保修服务,详细请咨询制造商官网。

    常见问题与解决方案


    常见问题与解决方法:
    - 问题: 电缆出现断裂
    - 解决方法: 确保在安装和布线时避免过度拉伸电缆,同时检查弯曲半径是否足够。
    - 问题: 信号干扰严重
    - 解决方法: 确认屏蔽层连接良好且没有损坏,确保所有接地均正确连接。
    - 问题: 长期暴露在紫外线下导致护套老化
    - 解决方法: 选用具有UV防护的护套材料,并定期检查电缆外观,发现问题及时更换。

    总结和推荐


    综合评估:
    Alpha Wire 5452C是一款高性能的双绞屏蔽电缆,具有出色的电气特性和耐用性,适用于各种严苛的应用环境。其独特的设计和高标准的制造工艺确保了在工业自动化控制领域的卓越表现。
    推荐:
    强烈推荐使用Alpha Wire 5452C,尤其是对于那些需要高度可靠的信号传输和抗干扰能力的应用。它不仅能满足大部分工业自动化需求,而且在环保方面也达到了高水平的标准。

5452C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5452C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5452C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5452C SL001 5452C SL001数据手册

5452C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
