5474C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法 Alpha Wire 工业电缆, 4对, 0.23 mm²截面积, 24 AWG
供应商型号: ET-1235611
供应商: 海外现货
标准整包数: 1

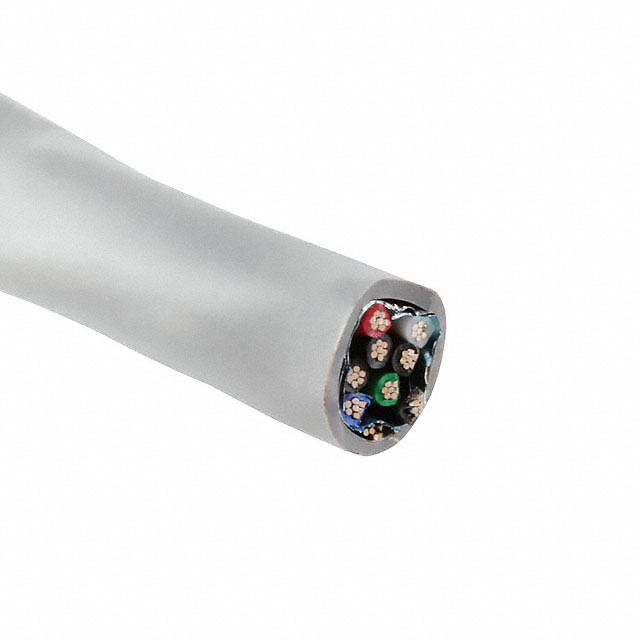

ALPHA WIRE 多芯线缆 5474C SL005

5474C SL005概述


    产品简介




    Alpha Wire 的 5474C 是一款专为高要求应用设计的高性能电缆组件。这种电缆具有出色的电气性能和机械稳定性,广泛应用于工业自动化、机器人技术、医疗设备和各种测试设备等领域。5474C 的主要特点是多对屏蔽线缆结构,这使其在需要减少电磁干扰(EMI)的应用中表现出色。


    技术参数




    - 导体规格:24 AWG(0.024 英寸直径),7/32 绞合铜丝(TC)
    - 绝缘层:0.010 英寸厚的 PVC 半硬质材料,外径 0.044 英寸
    - 屏蔽:铝/聚酯薄膜屏蔽带,重叠率 25%,屏蔽方向朝内,包含一条 24 AWG 铜编织导线
    - 护套:0.032 英寸厚的 PVC 材料,外径 0.243 英寸(最大 0.257 英寸)
    - 颜色:石板色(SLATE)
    - 电压等级:300 VRMS
    - 温度范围:-20°C 到 80°C
    - 弯曲半径:10 倍电缆直径
    - 拉伸强度:32 磅
    - 电容特性:互电容 25 pF/英尺(1 kHz),接地电容 45 pF/英尺(1 kHz)
    - 阻抗:76 欧姆
    - 电感:0.19 μH/英尺
    - 直流电阻:每 1000 英尺 26 欧姆(20°C)
    - 外包箔屏蔽电阻:每 1000 英尺 15.9 欧姆(20°C)


    产品特点和优势




    5474C 电缆组件的主要特点在于其双绞线和屏蔽结构,能够显著降低 EMI 干扰。其 PVC 护套提供了优异的机械强度和化学稳定性,确保在各种恶劣环境下都能稳定运行。此外,5474C 符合多项国际标准(如 UL AWM/STYLE 2464、CSA 国际 C(UL) 类型 CMG 60°C 和 CE 认证),这使其在多个行业领域中具备广泛应用前景。


    应用案例和使用建议




    在工业自动化系统中,5474C 可以用于传感器连接和信号传输,确保数据的可靠性和准确性。例如,在机器人手臂的应用中,该电缆能有效防止外部电磁干扰影响控制系统。此外,对于医疗设备的信号传输,5474C 凭借其稳定的电气性能和防护能力,确保了关键数据的无损传输。使用时,应注意保持适当的弯曲半径以避免电缆损伤,定期检查屏蔽层的完整性,确保长期可靠运行。


    兼容性和支持




    5474C 电缆组件适用于多种电气设备和系统,与大多数常见的控制器、传感器和其他元器件兼容。制造商 Alpha Wire 提供详细的技术支持和售后服务,包括安装指导和技术咨询。如果您在使用过程中遇到任何问题,可以联系 Alpha Wire 客服获取帮助。


    常见问题与解决方案




    1. 问题: 如何确定电缆的最大工作温度?
    - 解决方案: 电缆的最大工作温度为 80°C。请确保在安装和使用过程中不要超过这一温度限制。

    2. 问题: 电缆的弯曲半径要求是什么?
    - 解决方案: 最小弯曲半径为 10 倍电缆直径。过小的弯曲半径可能导致电缆内部结构损坏,缩短使用寿命。

    3. 问题: 如何正确安装屏蔽层?
    - 解决方案: 屏蔽层应按照制造商的指示进行安装,确保良好的接地效果。安装完成后应检查屏蔽层的连续性和完整性。


    总结和推荐




    综上所述,Alpha Wire 的 5474C 电缆组件是一款高性能且可靠性高的产品。它不仅满足了工业自动化和医疗设备等领域的高要求,而且在电气特性和机械稳定性方面均表现出色。通过详细的性能指标和技术参数说明,可以看出该产品在众多同类产品中具备明显的竞争优势。因此,我们强烈推荐 5474C 电缆组件作为高可靠性应用的理想选择。

5474C SL005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

5474C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5474C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5474C SL005 5474C SL005数据手册

5474C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 135.5137 ¥ 1213.7961
15+ $ 126.126 ¥ 1129.7106
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1213.79
直接购买
加入购物车
