6379 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Twisted Pair Cable Tape Semi Rigid Polyvinyl Chloride 16Conductors 22AWG 9.7mm 300VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: 1872086
供应商: 海外现货
标准整包数: 30
ALPHA WIRE 多芯线缆 6379 SL005

6379 SL005概述


    产品简介

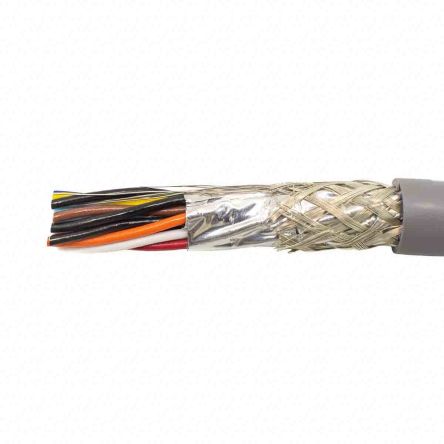

    本技术手册描述的是Alpha Wire公司的型号为6379的产品,这是一款高性能的电缆组件,专用于工业自动化、医疗设备、安防系统等多个领域的复杂布线应用。产品内部由多股细铜丝构成的导体组成,外包覆了耐高温的聚氯乙烯(PVC)绝缘层和铝/麦拉屏蔽层,外覆一层耐磨且柔韧的PVC护套。此电缆具有优异的机械强度、电磁干扰抑制能力和出色的电气特性,能够确保在各种恶劣环境下稳定运行。

    技术参数


    | 参数 | 规格 |

    | 导体直径 | 0.030英寸 |
    | 绝缘厚度 | 0.010英寸,聚氯乙烯(PVC) |
    | 颜色 | 双绞线颜色:黑色-红色、黑色-蓝色、黑色-橙色等 |
    | 扭率 | 每英尺至少8.0个扭转 |
    | 外层电缆扭率 | 每英尺至少3.0个扭转 |
    | 屏蔽层 | 铝/麦拉带,最小20%重叠 |
    | 排流线 | 24 AWG镀锡铜丝 |
    | 编织层覆盖率 | 约65% |
    | 护套厚度 | 0.032英寸,聚氯乙烯(PVC) |
    | 工作温度范围 | -20°C到80°C |
    | 弯曲半径 | 电缆直径的10倍 |
    | 电压等级 | 300 VRMS |
    | 特性阻抗 | 70 Ω |
    | 互电容 | 35 pF/英尺,@ 1 kHz |
    | 地电容 | 63 pF/英尺,@ 1 kHz |
    | 导体电阻 | 16.6 Ω/1000英尺,@ 20°C |
    | 排流线电阻 | 3.1 Ω/1000英尺,@ 20°C |

    产品特点和优势


    Alpha Wire型号6379电缆具有高电磁干扰抑制能力,能够在多种复杂环境中保持信号传输的稳定性。该产品通过严格的电气测试和环境试验,确保了在高低温环境下的可靠性和耐久性。此外,该电缆符合多项国际标准,如UL、CSA、CE、ROHS和REACH,这使得它在全球范围内都有较高的应用价值。

    应用案例和使用建议


    该电缆在多种场合下均有应用,包括工厂自动化控制系统、楼宇自动化、医疗成像设备等。在这些应用场景中,用户应根据实际需要选择合适的电缆长度和颜色编码,以满足不同用途的信号传输需求。例如,在高电磁干扰环境下,应优先选择具备屏蔽功能的电缆,以保证数据传输的准确性和安全性。

    兼容性和支持


    Alpha Wire型号6379电缆与其他设备的兼容性良好,适用于各类标准连接器。制造商提供详尽的技术支持和服务,包括安装指导、故障排查等。用户可访问Alpha Wire官网或联系客服获取更多信息和支持。

    常见问题与解决方案


    1. 问题:电缆在安装过程中发生断裂。
    解决方法:检查电缆弯曲半径是否过小,避免过度拉伸。如果电缆过长,则采用正确的电缆管理工具进行固定。
    2. 问题:电缆屏蔽效果不佳,存在电磁干扰。
    解决方法:检查屏蔽层是否完整无损,必要时更换电缆。同时确保接地良好,降低外界电磁场的影响。
    3. 问题:电缆护套损坏,影响防护性能。
    解决方法:更换护套,若损坏区域较小,也可考虑局部修补。

    总结和推荐


    Alpha Wire型号6379电缆是一款高性能、可靠性强的电缆产品,广泛应用于多个行业领域。它不仅具有卓越的电气性能,还具备良好的机械强度和环境适应性。对于需要在严苛环境中保持稳定信号传输的应用场景,强烈推荐使用此款电缆。

6379 SL005参数

参数
100.0' (30.5m)
零件状态 在售

6379 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6379 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6379 SL005 6379 SL005数据手册

6379 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 57.95
库存: 58
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 1738.5
