5486C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105858
供应商: 海外现货
标准整包数: 1

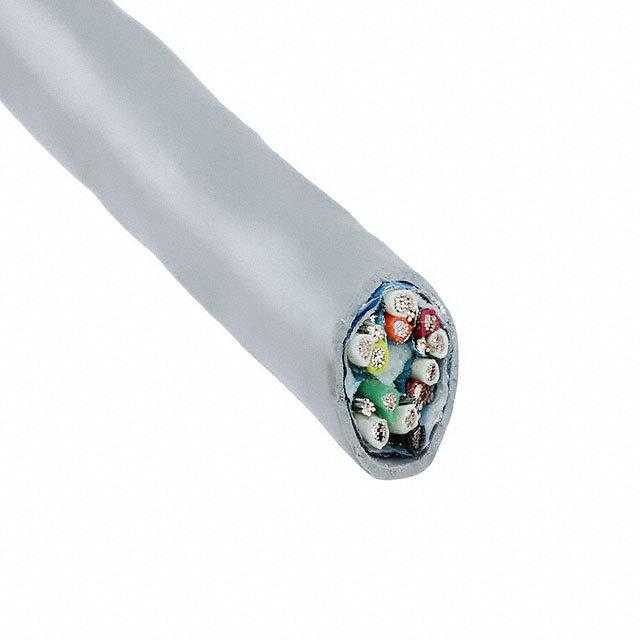

ALPHA WIRE 多芯线缆 5486C SL001

5486C SL001概述


    产品简介


    产品名称: Alpha Wire 5486C
    产品类型: 高品质电缆组件
    主要功能: Alpha Wire 5486C 是一款高性能的多芯屏蔽电缆组件,具有优异的机械强度和电气性能。它适用于多种工业自动化系统、机器人控制、仪器仪表等领域。
    应用领域:
    - 工业自动化
    - 机器人控制
    - 仪器仪表
    - 数据通信

    技术参数


    - 尺寸:
    - 导体直径:0.030 英寸(7/30 AWG 镀锡铜)
    - 绝缘厚度:0.010 英寸(半硬 PVC)
    - 外护套壁厚:0.032 英寸
    - 最大外径:0.337 英寸
    - 最小弯曲半径:10 倍电缆直径
    - 电气特性:
    - 电压等级:300 VRMS
    - 相对电容:24.9 pF/ft @ 1 kHz(标称值)
    - 接地电容:45 pF/ft @ 1 kHz(标称值)
    - 特性阻抗:77 Ω
    - 电感:0.18 μH/ft(标称值)
    - 导体电阻:16.6 Ω/1000 ft @ 20°C(标称值)
    - 屏蔽电阻:10.4 Ω/1000 ft @ 20°C(标称值)
    - 环境条件:
    - 温度范围:-35°C 到 105°C
    - 拉力测试:最大 71 磅
    - 阳光耐久性:良好
    - 认证标准:
    - UL AWM/STYLE 10002, 21894, 2464
    - CSA International CMG
    - IEC EN 60332-1, EN 60332-2
    - RoHS 和 REACH 符合

    产品特点和优势


    独特功能和优势:
    - 高性能导体材料: 使用镀锡铜导体,提供优异的导电性能和抗腐蚀性。
    - 屏蔽层设计: 采用铝/聚酯箔屏蔽层,确保信号传输的稳定性和抗干扰能力。
    - 高机械强度: 能承受高强度的拉力,确保在恶劣环境中也能可靠工作。
    - 多样化颜色选择: 提供多种颜色选项,便于区分和管理。
    - 环保材料: 符合RoHS和REACH标准,无毒环保。
    市场竞争力:
    - 在工业自动化、机器人控制等领域的应用广泛,具有高可靠性、长寿命等优势。
    - 提供多样化的配置选择,满足不同客户的需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统: Alpha Wire 5486C 用于连接传感器、执行器等设备,确保数据传输的稳定性。
    - 机器人控制系统: 作为信号传输电缆,确保数据的实时性和准确性。
    - 仪器仪表: 在各种仪器仪表中,用于信号线传输,确保测量数据的精度。
    使用建议:
    - 安装环境选择: 尽量避免高温和强电磁干扰的环境,以减少信号失真和干扰。
    - 弯曲半径控制: 确保电缆弯曲半径不小于10倍电缆直径,防止电缆损坏。
    - 接线端处理: 在进行接线时,确保所有接口连接牢固,防止松动导致接触不良。

    兼容性和支持


    兼容性:
    - 与各种主流控制器、传感器等设备兼容,能够适应不同的工业应用需求。
    支持与维护:
    - Alpha Wire 提供全面的技术支持和服务,包括产品选型、现场安装指导和技术培训等。
    - 客户可以随时联系 Alpha Wire 的客户服务团队,获取技术支持和售后服务。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题: 电缆在使用过程中出现断裂现象。
    - 解决方案: 检查安装环境是否符合要求,确保弯曲半径足够大;检查接头连接是否牢固。

    2. 问题: 信号传输不稳定。
    - 解决方案: 检查是否有外部电磁干扰,可以采取屏蔽措施减少干扰;确保电源稳定。
    3. 问题: 防水防尘效果不佳。
    - 解决方案: 选择合适的电缆防水接头,保证电缆端口的密封性。

    总结和推荐


    总结:
    - Alpha Wire 5486C 电缆组件是一款高性能的工业级电缆,具备出色的电气性能和机械强度。
    - 具有良好的温度范围和阳光耐久性,能够在多种复杂环境下可靠工作。
    - 支持多种认证标准,符合RoHS和REACH环保标准。
    推荐:
    - Alpha Wire 5486C 电缆组件适用于各种工业自动化和控制系统应用,是值得信赖的选择。建议在选择电缆时考虑其优异的电气性能和机械强度,以确保系统的长期稳定运行。

5486C SL001参数

参数
1000.0'(304.8m)
零件状态 在售

5486C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5486C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5486C SL001 5486C SL001数据手册

5486C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
