ALPHA WIRE 多芯线缆 79254 SL001

79254 SL001概述


    产品简介

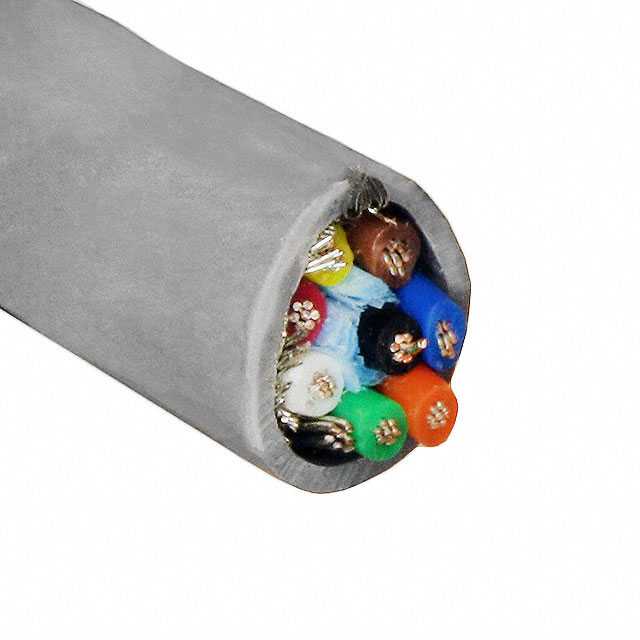

    Alpha Wire 的79254号电缆组件是一种高性能、多芯电缆,专为多种应用场合设计。此电缆由8股导体构成,每根导线的直径为24 AWG,采用镀锡铜材料。绝缘层采用了改性的聚苯醚(Modified Polyphenylene Ether),外层包裹着一种特殊的聚合物护套。这种电缆具有优良的机械和电气性能,适用于工业自动化、医疗设备和各类精密仪器等场景。

    技术参数


    - 导体规格:24 AWG 镀锡铜导体(19/36)
    - 绝缘层厚度:0.0095英寸
    - 电缆外径:0.044英寸
    - 额定电压:600 VRMS
    - 温度范围:静态 -40°C 至 105°C,动态 -5°C 至 105°C
    - 电容值:26 pF/英尺(@ 1kHz)
    - 地面电容值:47 pF/英尺(@ 1kHz)
    - 电感值:0.18 μH/英尺(@ 1kHz)
    - 导体电阻:24.3 Ω/1000英尺(@ 20°C)
    - 屏蔽电阻:4.2 Ω/1000英尺(@ 20°C)
    - 最小弯曲半径:静态为电缆直径的6倍,动态为电缆直径的8倍
    - 拉力:最大拉力为34磅

    产品特点和优势


    1. 高性能绝缘层:采用改性的聚苯醚(Modified Polyphenylene Ether),能够提供优异的电气性能和耐温能力。
    2. 高机械强度:采用镀锡铜导体和坚固的护套材料,确保了长期的使用寿命。
    3. 多层屏蔽结构:内层采用无纺聚酯带包裹,外层采用镀锡铜编织网屏蔽,提供了卓越的电磁干扰(EMI)屏蔽效果。
    4. 环保合规:符合欧盟RoHS和REACH法规要求,不含任何有害物质,适用于环保要求严格的应用环境。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 医疗仪器
    - 精密检测设备
    使用建议:
    - 在选择安装位置时,应避免长时间暴露在极端高温环境中,以免影响电缆的寿命。
    - 安装时尽量避免强力拉扯和过度弯曲,以防止损坏内部导体和屏蔽层。
    - 若需用于户外环境,建议采取额外的保护措施,如增加防水层或防紫外线层。

    兼容性和支持


    - 兼容性:该电缆可与各种标准电气设备兼容,广泛应用于自动化控制系统、传感器接口等领域。
    - 支持:Alpha Wire 提供详尽的技术支持和售后服务,包括产品选型指导、安装咨询和故障排查服务。若需要更多技术支持,可以访问官方网站或联系客服。

    常见问题与解决方案


    1. 问题:电缆表面出现裂纹。
    - 解决方案:检查安装环境是否存在极端温度条件或物理损伤。更换新电缆,并确保安装过程中避免过度弯曲或拉扯。
    2. 问题:导体电阻过高。
    - 解决方案:检查接头连接是否良好,是否有腐蚀或氧化现象。清洁接触面并重新焊接。
    3. 问题:屏蔽层失效。
    - 解决方案:检查屏蔽层是否有破损或松动。重新紧固屏蔽层,必要时更换新电缆。

    总结和推荐


    综上所述,Alpha Wire 的79254号电缆组件凭借其出色的电气和机械性能,在多个应用场景中表现出色。无论是工业自动化还是精密仪器领域,该产品都能提供稳定可靠的信号传输。同时,其环保合规性也使其成为现代电子制造领域的理想选择。强烈推荐使用此产品,尤其是在那些对电缆质量和性能有较高要求的应用环境中。

79254 SL001参数

参数
1000.0' (304.8m)
应用等级 工业级
零件状态 在售
