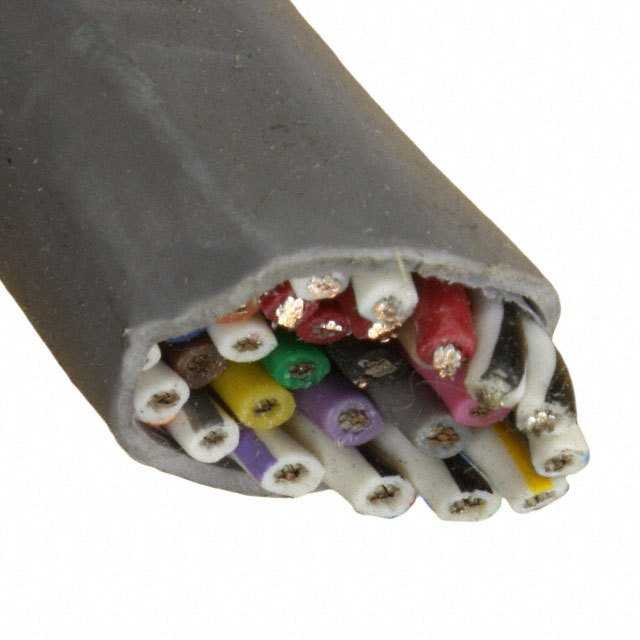

5060/20C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable 20Conductors 20AWG 30.48m Tinned Copper 300VAC Spool
供应商型号: 602-5060/20C-100
供应商: Mouser
标准整包数: 1
ALPHA WIRE 多芯线缆 5060/20C SL005

5060/20C SL005概述

    电子元器件产品技术手册解析

    产品简介


    本产品是5060/20C型号电缆,属于电子元件中的电线类,主要适用于工业自动化、医疗设备、航空航天等领域。该产品由多股绞合铜导体、聚氯乙烯(PVC)绝缘层及护套构成,提供了出色的电气性能和机械性能,满足多种环境下的使用需求。

    技术参数


    - 导体规格:20根7/28规格绞合铜导体,每根导体直径约为0.038英寸,采用镀锡铜材质。
    - 绝缘层:厚度为0.016英寸,外径为0.070英寸,材料为PVC。
    - 护套:厚度为0.032英寸,材料为PVC,颜色选择多样,包括蓝色、红色、绿色等。
    - 电气特性:
    - 电压等级:300 VRMS
    - 容量:27 pF/英尺(1 kHz)
    - 电感:0.19 μH/英尺
    - 机械性能:
    - 工作温度范围:-30°C 至 105°C
    - 弯曲半径:10倍电缆直径
    - 最大拉伸力:175磅
    - 认证标准:UL/CSA/IEC标准认证,符合ROHS和REACH规定。

    产品特点和优势


    该产品的主要特点是其卓越的电气性能和可靠性,特别适合高温和恶劣环境下的应用。同时,多色彩选择和高柔韧性使其易于区分和布线安装。其油液抗性特性也使其在石油和化工行业中得到了广泛应用。

    应用案例和使用建议


    根据手册中的应用描述,该产品被广泛应用于机械设备、工业自动化系统和医疗器械中。例如,在工业机器人系统中,由于其出色的耐油性能和柔韧性,可以有效避免在复杂环境中由于频繁运动而导致的损坏。建议用户在高温和高湿度环境中使用时,采取适当的防护措施以确保最佳性能。

    兼容性和支持


    该产品与大多数工业控制系统的连接设备兼容,例如PLC控制器、传感器和执行器等。Alpha Wire公司提供全面的技术支持和服务,包括安装指导、故障排除和售后维护。

    常见问题与解决方案


    - 问题1:导体断裂
    - 解决方案:检查导体是否有过度弯曲或磨损的情况,重新进行正确的安装。
    - 问题2:绝缘层破损
    - 解决方案:定期检查电缆外部是否有磨损或裂痕,必要时更换新的电缆。
    - 问题3:护套腐蚀
    - 解决方案:对于腐蚀情况,需要确认是否接触到了有害化学物质,更换合适的保护措施。

    总结和推荐


    综合来看,5060/20C型号电缆是一款具有高可靠性和广泛适用性的产品,尤其适合工业自动化领域。它具备良好的电气性能和机械强度,且符合多项国际安全标准,因此值得推荐给需要高性能电缆解决方案的用户。然而,在选择具体型号时还需根据实际应用场景做出进一步判断。

5060/20C SL005参数

参数
100.0' (30.5m)
零件状态 在售

5060/20C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5060/20C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5060/20C SL005 5060/20C SL005数据手册

5060/20C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
