5153C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 103781
供应商: 海外现货
标准整包数: 1

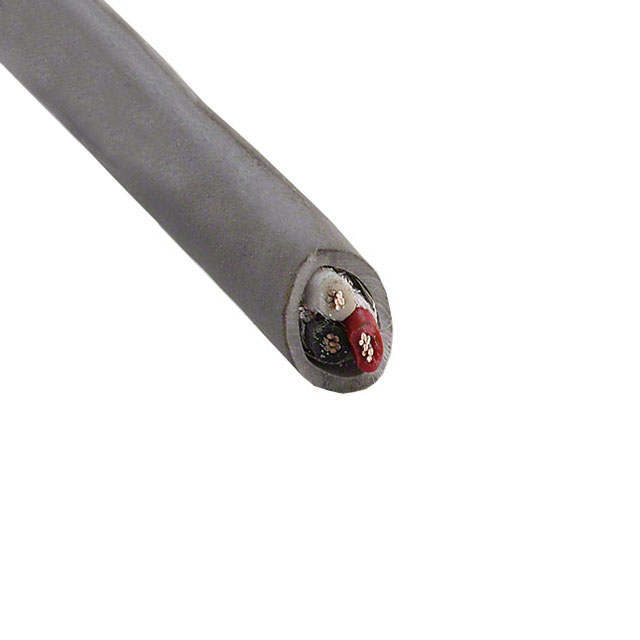

ALPHA WIRE 多芯线缆 5153C SL002

5153C SL002概述

    电子元器件产品技术手册:Alpha Wire 5153C

    产品简介


    Alpha Wire公司推出的5153C是一款专为工业和商业应用设计的电缆组件。该产品采用20 AWG(美国线规)镀锡铜导体,适用于信号传输及控制系统中。其独特的三层结构设计,包括绝缘层、屏蔽层和防护层,确保了产品在恶劣环境下的可靠性和耐用性。5153C广泛应用于自动化设备、机器视觉系统、数据通信等领域。

    技术参数


    | 参数 | 规格 |

    | 导体规格 | 20 AWG,7/28镀锡铜 |
    | 绝缘厚度 | 0.016英寸,PVC材料 |
    | 外径 | 0.070英寸 |
    | 颜色选择 | 色泽多样,包括黑、红、白等 |
    | 扭绞程度 | 最小6.9扭/英尺 |
    | 屏蔽方式 | 金属箔屏蔽+编织铜丝 |
    | 阻燃等级 | UL 105°C / 300 VRMS,CSA TYPE CMG 105°C |
    | 温度范围 | -30°C至105°C |
    | 弯曲半径 | 最小10倍电缆直径 |
    | 电压等级 | 300 VRMS |
    | 电容 | 39 pF/英尺@1kHz(对导体间) |
    | 电感 | 0.19 μH/英尺 |
    | 直流电阻 | 10.2 Ω/1000英尺@20°C |

    产品特点和优势


    5153C凭借其高性能屏蔽系统、卓越的柔韧性以及广泛的温度适应能力,在工业环境中表现出色。其多层结构不仅能够提供出色的电磁干扰抑制效果,还增强了电缆的整体强度和耐用性。这些特性使得5153C成为需要高度稳定性和可靠性的复杂控制系统的理想选择。此外,其轻便的设计使其易于安装和维护,大大降低了系统的总成本。

    应用案例和使用建议


    应用案例:
    - 自动化生产线:5153C被广泛用于自动装配线中的信号传输和控制电路。
    - 机器视觉系统:通过提供稳定的数据链路,确保图像传感器数据的准确传输。
    - 数据通信网络:由于其优良的电气性能,可用于构建高效的数据通信网络。
    使用建议:
    - 在布线时,尽量避免将5153C与其他高频信号线缆紧邻铺设,以减少电磁干扰。
    - 在极端环境下使用时,建议增加外部保护套,如热缩管或塑料套管,以提高耐用性。
    - 定期检查屏蔽层和导体的连接状态,确保长期稳定运行。

    兼容性和支持


    5153C具有良好的兼容性,可与大多数标准接头和连接器配套使用。Alpha Wire提供全面的技术支持和售后服务,包括安装指导、故障排查等,以帮助客户充分发挥产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查屏蔽层接地是否良好,确保接地质量。 |
    | 电缆弯曲后出现断裂 | 确保电缆弯曲半径符合制造商要求,避免过度弯曲。 |
    | 信号延迟增加 | 检查电缆连接器是否松动,重新焊接或更换新的连接器。|

    总结和推荐


    总体而言,5153C是一款集高可靠性、优异电气性能和环境适应性于一体的电缆组件。它特别适合那些对电缆稳定性有严格要求的应用场合。对于追求高品质工业控制系统的客户来说,5153C无疑是一个值得信赖的选择。我们强烈推荐此款产品给正在寻找高质量工业电缆的客户。

5153C SL002参数

参数
500.0' (152.4m)

5153C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5153C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5153C SL002 5153C SL002数据手册

5153C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
