77016 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 77016 SL001
供应商: 国内现货
标准整包数: 1
ALPHA WIRE 多芯线缆 77016 SL001

77016 SL001概述


    产品简介

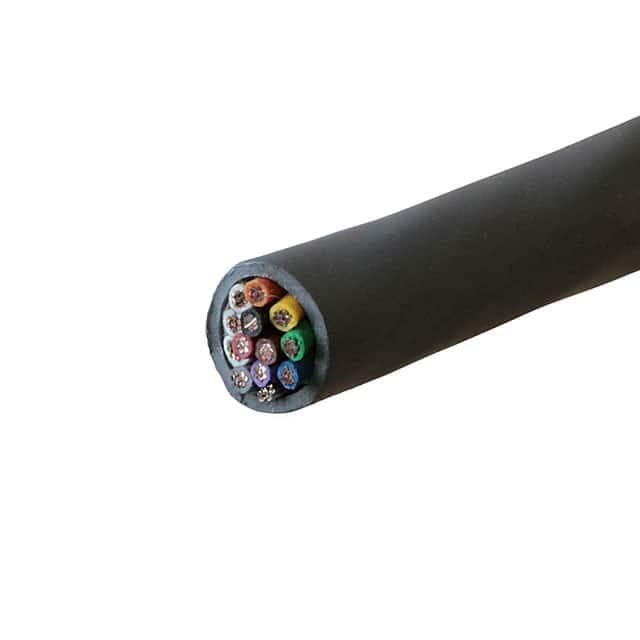

    本手册介绍的是Alpha Wire公司的77016号电子元器件,这是一款专为高可靠性需求设计的多芯电缆。该产品包含12根导线,每根导线由20 AWG(美国线规)镀锡铜线组成,提供优异的机械强度和电性能。这种电缆广泛应用于工业自动化、医疗设备、机器人技术和通信系统等领域。

    技术参数


    - 导体:20 AWG镀锡铜线,直径为0.038英寸。
    - 绝缘层:0.010英寸壁厚,总体电缆外径为0.058英寸。
    - 颜色代码:符合Alpha Wire的颜色代码标准。
    - 编织结构:12个组件缠绕成缆,每英尺最小4.4个扭绞。
    - 核心包裹:非编织涤纶带,重叠率为25%。
    - 护套:0.032英寸壁厚,材料为MPPE,最大外径为0.324英寸。
    - 护套颜色:石墨色。
    - 撕裂绳:一端810丹尼尔尼龙撕裂绳。
    - 印字:印有Alpha Wire的产品编号和适用标准。
    - 电压等级:600 VRMS。
    - 电容:17.4 pF/英尺(1 kHz时)。
    - 电感:0.17 μH/英尺。
    - 导体电阻:10.3 Ω/1000英尺(20°C时)。
    - 温度范围:-50至105°C。
    - 弯曲半径:电缆直径的6倍。
    - 拉力:最大105磅。

    产品特点和优势


    这款电缆的最大优势在于其卓越的耐高温性和高机械强度。它采用了镀锡铜导线,提高了导电性和抗腐蚀性。此外,其多重防护措施(如非编织涤纶带和高强度护套)确保了其在恶劣环境下的可靠性和耐用性。适用于需要高性能和高可靠性的应用场合,具有出色的市场竞争力。

    应用案例和使用建议


    - 应用案例:用于工业自动化控制系统中的信号传输,医疗设备中的传感器连接,以及通信系统中的数据传输。
    - 使用建议:在安装过程中需注意保持适当的弯曲半径以避免损坏;在特殊环境中使用时应进行必要的保护措施,以防止极端温度和机械损伤。

    兼容性和支持


    - 兼容性:与多种电子设备和系统兼容,适用于UL/CSA认证的应用场合。
    - 支持和维护:制造商提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    - 问题:导线电阻偏高。
    - 解决方案:检查导线连接是否松动,确保接触良好。必要时更换导线。
    - 问题:电缆弯曲后无法恢复原状。
    - 解决方案:遵循产品手册中的弯曲半径要求,避免过度弯曲。

    总结和推荐


    综上所述,Alpha Wire的77016号电缆凭借其优良的性能、可靠的机械强度和广泛的适用性,成为工业自动化、医疗设备和通信系统领域的理想选择。我们强烈推荐使用此产品,尤其是在需要高可靠性和高性能的应用场景中。

77016 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

77016 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。
