6345 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Semi Rigid Polyvinyl Chloride 9Conductors 22AWG 7.26mm 300VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 2775347
供应商: 海外现货
标准整包数: 305

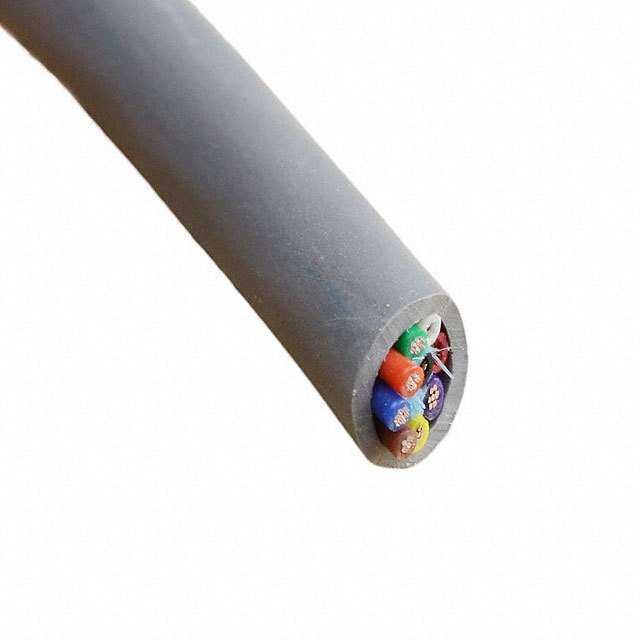

ALPHA WIRE 多芯线缆 6345 SL001

6345 SL001概述

    Alpha Wire 产品手册 - 6345型号

    1. 产品简介


    Alpha Wire公司的6345型号是一种高度可靠的电缆组件,专为广泛的应用而设计。它属于屏蔽电缆,主要用于工业控制、自动化系统、数据通信和医疗设备等领域。这款电缆采用了精细的结构设计,确保了在各种复杂环境下的高性能表现。

    2. 技术参数


    - 构造:
    - 导体:22 (7/30) AWG锡镀铜线,直径0.030英寸
    - 绝缘层:0.010英寸厚的PVC(半硬质),总直径0.050英寸
    - 颜色代码:每根导线有特定的颜色标识,便于识别
    - 编织层:铝/聚酯薄膜,覆盖率为25%,箔面朝外
    - 屏蔽线:24 (7/32) AWG锡镀铜线
    - 编织屏蔽:铜线编织,覆盖率为65%
    - 护套:0.032英寸厚的PVC,SLATE色,标识有“ALPHA WIRE - P/N 6345 9C 22 AWG SHIELDED”

    - 额定值:
    - 电压等级:300 VRMS
    - 温度范围:-20至80℃
    - 弯曲半径:最小10倍电缆直径
    - 拉力:最大56磅
    - 电容:每英尺35 pF(1 kHz)
    - 地面电容:每英尺63 pF(1 kHz)
    - 电感:每英尺0.18 μH(标准值)
    - 导体直流电阻:每1000英尺16.4 Ω(20℃)
    - 屏蔽层直流电阻:每1000英尺4.9 Ω(20℃)

    3. 产品特点和优势


    - 高可靠性:独特的结构设计使其具有出色的抗干扰能力,适用于各种恶劣环境。
    - 高防护性:屏蔽层和绝缘层的设计保证了电磁干扰的有效屏蔽。
    - 环保合规:符合欧盟RoHS和REACH等环保法规要求,确保无有害物质。
    - 广泛应用:适合多种行业应用,如工业控制、医疗设备和数据通信等。

    4. 应用案例和使用建议


    - 工业控制:适用于需要稳定信号传输的工业控制系统,如自动化生产线和机器人。
    - 医疗设备:由于其高可靠性,可以用于医疗成像设备和其他关键医疗设备。
    - 数据通信:在数据中心和服务器环境中,可提供稳定的信号传输。
    使用建议:
    - 确保安装时弯曲半径不小于10倍电缆直径。
    - 在高湿度环境下使用时,建议进行额外的防水处理。
    - 定期检查屏蔽层的完整性,以确保长期稳定的性能。

    5. 兼容性和支持


    - 兼容性:与大多数标准接头和连接器兼容,方便安装和维护。
    - 支持:Alpha Wire提供全面的技术支持和售后服务,确保客户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - Q: 如何判断电缆的屏蔽层是否损坏?
    - A: 可以通过万用表测量屏蔽层的电阻来检测其是否完好。如果电阻显著增加,则表示屏蔽层可能受损。
    - Q: 电缆的弯曲半径是多少?
    - A: 最小弯曲半径为10倍电缆直径。
    - Q: 电缆的工作温度范围是多少?
    - A: -20至80℃。

    7. 总结和推荐


    Alpha Wire 6345型号是一款高性能的屏蔽电缆组件,适用于多种工业和医疗应用。其高可靠性、强抗干扰能力和环保特性使其在市场上具有很高的竞争力。我们强烈推荐此产品用于需要高稳定性的信号传输场合。

6345 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6345 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6345 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6345 SL001 6345 SL001数据手册

6345 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12031.1251
库存: 0
起订量: 305 增量: 0
