5363C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105315
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5363C SL001

5363C SL001概述

    Alpha Wire 5363C 技术手册

    1. 产品简介

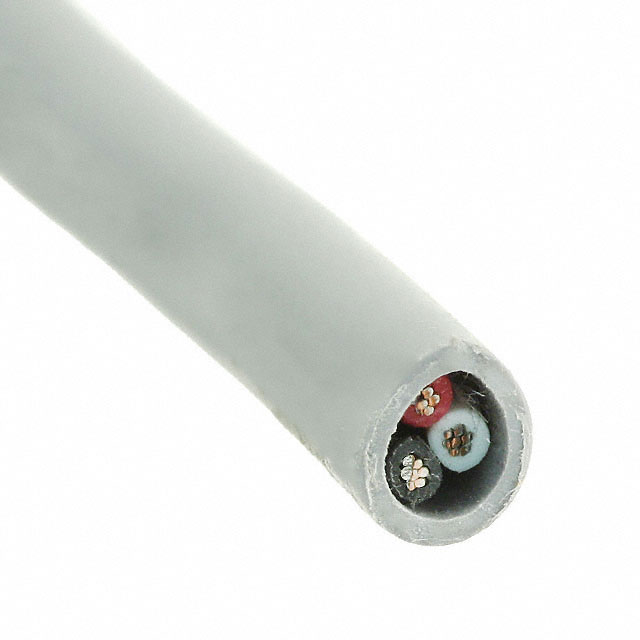

    产品类型: Alpha Wire 5363C 是一种多芯屏蔽电缆,专为高可靠性要求的应用设计。主要由16 AWG(19根直径为0.0117英寸)镀锡铜导体、PVC绝缘层和屏蔽层构成。
    主要功能: 此电缆具有优异的电气性能和机械强度,能够在各种环境中可靠地传输信号和电力。它具备防火、耐油和抗紫外线的能力,适用于多种工业应用。
    应用领域: 主要应用于工业自动化、机器人技术、医疗设备、航空航天以及通信系统等领域。

    2. 技术参数


    - 导体尺寸: 16 AWG(19根直径为0.0117英寸)镀锡铜导体
    - 导体直径: 0.059英寸
    - 绝缘层厚度: 0.016英寸
    - 外径: 0.091英寸
    - 颜色代码: 黑色、红色、白色
    - 绞合密度: 最小5.3扭/英尺
    - 屏蔽层: 铝箔/聚酯薄膜(最小25%重叠)
    - 护套: 0.032英寸厚PVC,颜色可选:石板色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色
    - 温度范围: -30至105°C
    - 电压等级: 300 VRMS
    - 电容: 51 pF/英尺(1 kHz时)
    - 阻抗: 导体电阻4.4 Ω/1000英尺(20°C时)
    - 防护等级: 符合UL 1569、21894、2464标准;CSA C(UL) TYPE CMG标准;IEC EN 60332-1和60332-2标准

    3. 产品特点和优势


    产品特点:
    - 高强度绞合导体,确保良好的机械性能和电性能。
    - 多种颜色选择,方便标识和区分不同的电路。
    - 防火、耐油和抗紫外线设计,适用于恶劣环境。
    - 低电容和电感,减少信号延迟,提高传输效率。
    优势:
    - 高可靠性:通过多项国际标准认证,保证在严苛环境下的稳定性能。
    - 多功能性:广泛应用于不同领域的多种应用场景。
    - 易于安装和维护:多种包装选项,便于管理和运输。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化设备中作为信号传输线缆。
    - 用于医疗设备的内部布线,确保安全可靠。
    - 航空航天领域中的信号传输,需承受极端环境条件。
    使用建议:
    - 安装时应避免过度弯曲,以保持电缆的电气性能。
    - 在特定环境下,如强电磁干扰区域,建议增加额外屏蔽措施。
    - 定期检查电缆的磨损情况,及时更换损坏部分,确保系统的持续运行。

    5. 兼容性和支持


    兼容性:
    - Alpha Wire 5363C 与市场上主流的电子设备和系统兼容,如各种工业控制器、传感器等。
    - 电缆的设计符合多种国际标准,如UL、CSA和IEC标准,确保在全球范围内通用。
    支持:
    - Alpha Wire 提供全面的技术支持和服务,包括安装指导、故障排查和产品维护。
    - 用户可以通过官方网站获取详细的文档和技术资料,或者直接联系技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1: 电缆出现断线
    - 解决方案: 检查安装过程是否有不当操作导致过度拉伸或弯折。必要时更换新电缆。

    - 问题2: 屏蔽效果不佳
    - 解决方案: 确保正确接地,检查屏蔽层连接是否良好。如有必要,增加外部屏蔽层以增强防护。

    7. 总结和推荐


    综合评估:
    Alpha Wire 5363C 以其卓越的电气性能、可靠的机械强度和广泛的应用范围,在众多同类产品中脱颖而出。它不仅满足了严格的标准要求,还提供了全面的支持服务,使其成为高性能工业应用的理想选择。
    推荐结论:
    强烈推荐 Alpha Wire 5363C 用于需要高度可靠性和广泛适用性的工业自动化项目。其出色的性能和广泛的应用范围使其成为市场上同类产品的首选之一。

5363C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5363C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5363C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5363C SL001 5363C SL001数据手册
