首页  >  产品百科  >  78028 SL005

78028 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

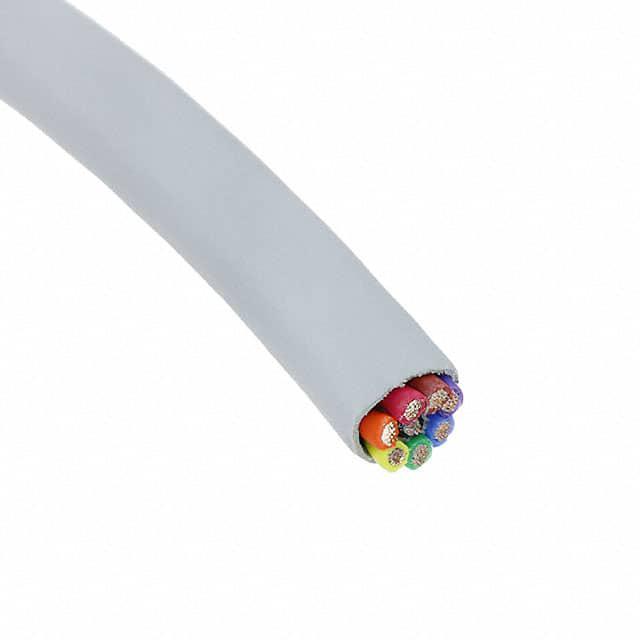

产品描述: 阿尔法电线 8芯ECO控制电缆, EcoCable Mini系列, 0.24 mm², 30m, 无屏蔽, 灰色MPPE护套
供应商型号: 8324761
供应商: 欧时
标准整包数: 30
ALPHA WIRE 多芯线缆 78028 SL005

78028 SL005概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册涵盖了阿尔法线缆公司(Alpha Wire)的产品型号78028。这是一款专为工业和自动化设备设计的高可靠性电缆。它包含一条多芯导体,带有聚苯醚(PPE)绝缘层和护套,能够适应广泛的温度范围和多种应用环境。该产品广泛应用于工业控制系统、机器人、自动化生产线等领域,确保了数据传输的稳定性和可靠性。

    2. 技术参数


    | 参数 | 规格 |

    | 导体 | 19/36 24 AWG 镀锡铜线,直径0.025英寸 |
    | 绝缘层 | 0.007英寸壁厚,聚苯醚绝缘材料 |
    | 护套 | 0.015英寸壁厚,聚苯醚护套,颜色为SLATE |
    | 电气参数 | 最大电压300 VRMS,电容18.9 pF/英尺(1 kHz),电感0.17 μH/英尺 |
    | 温度范围 | -40°C 至 +80°C |
    | 拉伸强度 | 最大30磅 |
    | 认证 | UL AWM/STYLE 21460 80°C / 300 VRMS;CSA C(RU) AWM I A/B FT1 80°C / 300 VRMS |

    3. 产品特点和优势


    1. 高可靠性:采用镀锡铜导体,具有优异的机械性能和耐久性。
    2. 宽温范围:能够在-40°C至+80°C的极端环境下稳定运行。
    3. 环保材料:使用聚苯醚材料,符合RoHS标准,适用于对环境保护有严格要求的应用场景。
    4. 兼容性强:支持多种认证标准,如UL和CSA,便于在不同国家和地区使用。
    5. 抗拉强度高:最高可承受30磅的拉力,保证电缆在使用过程中的稳定性。

    4. 应用案例和使用建议


    应用案例:该产品广泛应用于工业自动化控制系统的布线中。例如,在汽车制造生产线上的传感器和控制器之间的连接,需要电缆在严苛的工作环境中保持稳定的数据传输。
    使用建议:在安装过程中,建议将电缆按照制造商推荐的弯曲半径进行弯折,以避免损伤内部结构。同时,应确保电缆的环境温度不超过其最大额定值,并定期检查电缆是否有物理损伤或老化迹象。

    5. 兼容性和支持


    该产品与其他标准电子元器件兼容,适用于各种工业自动化控制系统。制造商提供详细的技术支持和维护服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆出现异常弯曲或破损 | 确保在安装过程中遵守最小弯曲半径的要求 |
    | 数据传输不稳定 | 检查电缆连接是否牢固,确保接触良好 |
    | 电气测试不合格 | 使用万用表或其它专业工具进行检查,确认是否存在电气故障 |

    7. 总结和推荐


    总结:型号78028电缆凭借其优良的机械性能、宽广的温度适应范围和出色的环境友好特性,成为工业自动化应用的理想选择。它通过多项国际认证,充分满足不同应用场景的需求。
    推荐:基于上述特性,强烈推荐用户选择型号78028电缆用于工业自动化和控制系统。这款产品不仅性能优越,而且在实际应用中表现稳定可靠,值得信赖。

78028 SL005参数

参数
100.0' (30.5m)
零件状态 在售

78028 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

78028 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 78028 SL005 78028 SL005数据手册

78028 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
