470127CY GE033

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 1811804
供应商: 海外现货
标准整包数: 100

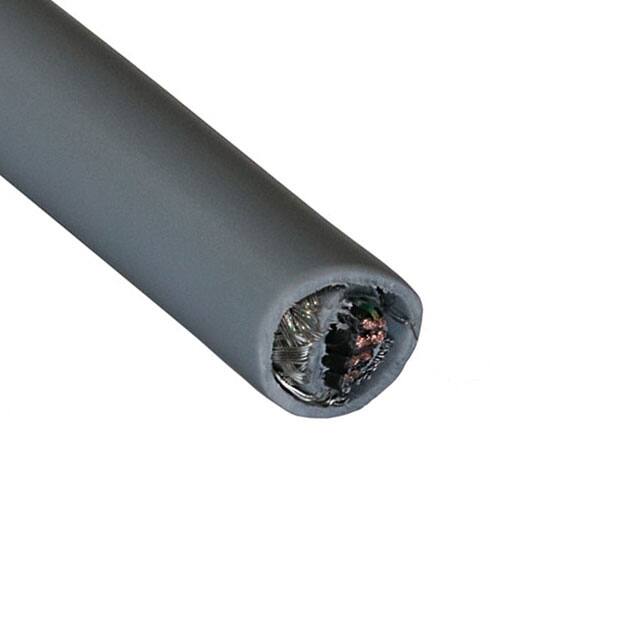

ALPHA WIRE 多芯线缆 470127CY GE033

470127CY GE033概述

    Alpha Wire 470127CY技术手册

    1. 产品简介


    Alpha Wire 470127CY是一款多芯控制电缆,由12根导线组成。其主要功能是传输电信号,在工业自动化、机器人控制、仪器仪表等领域有广泛应用。这款电缆以其坚固耐用、环保设计等特点在市场上脱颖而出。

    2. 技术参数


    - 构造:
    - 导体(Component 1): 12 × 1 COND, 铜导线直径为0.75 mm²(30 / 0.177 mm²),裸铜材质,导体直径为1.11 mm。
    - 绝缘层: PVC材质,壁厚0.400 mm(名义值),允许偏差±0.08 mm。
    - 缆线: 12根导体绞合,每米最少6.3次捻度,绝缘层排列从内到外。
    - 护套: PVC材质,壁厚0.72 mm(名义值),允许偏差±0.30 mm,颜色为灰色。

    - 屏蔽层:
    - 编织铜丝屏蔽层,覆盖率最小为80%。

    - 护套:
    - PVC材质,壁厚1.20 mm(名义值),最大厚度13.40 mm,颜色为透明或灰色。
    - 电气特性:
    - 电压等级: 300/500 VRMS。
    - 最大导体电阻: 26 Ω/Km @20°C。
    - 物理与机械特性:
    - 温度范围: 静态下为-40°C至80°C,动态下为-30°C至70°C。
    - 弯曲半径: 静态下为6倍电缆直径,动态下为20倍电缆直径。
    - 阳光耐受性: 有。

    3. 产品特点和优势


    - 高抗干扰能力: 编织铜丝屏蔽层覆盖率达到80%,有效减少了外界电磁干扰。
    - 环保设计: 符合RoHS和REACH标准,无铅、无汞、无镉等有害物质,确保安全环保。
    - 多用途: 可广泛应用于工业自动化、机器人控制、仪器仪表等领域。
    - 稳定性: 在宽泛的工作温度范围内(-40°C至80°C),仍能保持稳定性能。

    4. 应用案例和使用建议


    应用案例:
    这款电缆常用于工厂自动化系统中,如机器人的关节控制信号传输、传感器连接、仪器仪表信号传输等。在这些应用场景中,该电缆能提供可靠稳定的信号传输,同时具备良好的抗干扰能力。
    使用建议:
    1. 环境选择: 确保电缆在安装时避免阳光直射,以保护其长期稳定性。
    2. 弯曲半径: 在进行布线时,考虑到电缆的弯曲半径(静态下为6倍直径,动态下为20倍直径),避免过度弯曲导致损坏。
    3. 屏蔽效果: 安装时注意屏蔽层的完整性,确保屏蔽效果达到最佳状态。

    5. 兼容性和支持


    - 兼容性: 这款电缆与多数电子设备和控制系统兼容,但建议在使用前进行详细检查和测试。
    - 支持和服务: Alpha Wire提供详细的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后出现断裂 | 检查电缆的弯曲半径是否符合要求,并尽量减少弯折次数。 |
    | 信号传输不稳定 | 检查屏蔽层的完整性和接触点的稳定性,确保没有损坏。 |
    | 电缆长时间暴露在阳光下后老化 | 尽量将电缆避免直接暴露在阳光下,选择遮阳措施。 |

    7. 总结和推荐



    总结

    :
    Alpha Wire 470127CY 多芯控制电缆凭借其坚固耐用、环保设计、高抗干扰能力和广泛的应用范围,成为市场上备受青睐的产品。其各项技术指标均符合行业标准,且具备卓越的性能表现。
    推荐:
    强烈推荐此产品用于各种工业自动化和控制领域的信号传输,尤其是需要较高稳定性和抗干扰能力的应用场景。同时,由于其兼容性和完善的售后服务,使得该产品在实际应用中具有较高的性价比。

470127CY GE033参数

参数
328.1' (100.0m)
应用等级 工业级
零件状态 在售

470127CY GE033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

470127CY GE033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 470127CY GE033 470127CY GE033数据手册
