首页  >  产品百科  >  6052C SL005

6052C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-6052C-100-09
供应商: Mouser
标准整包数: 1

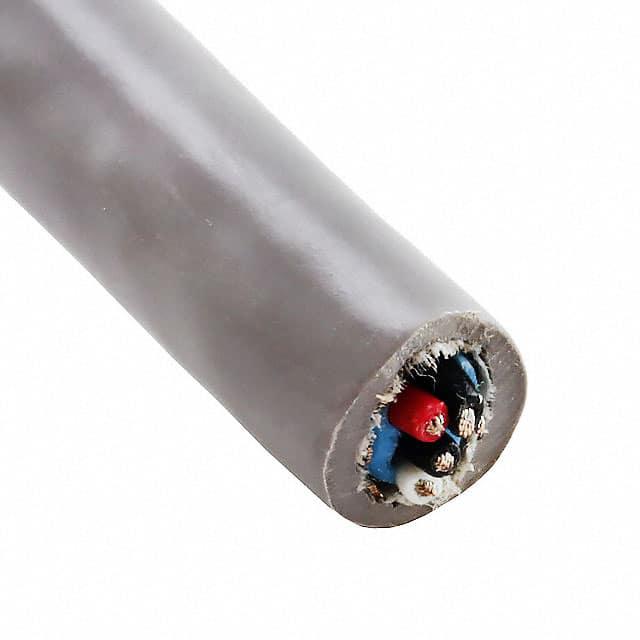

ALPHA WIRE 多芯线缆 6052C SL005

6052C SL005概述

    电子元器件产品技术手册

    1. 产品简介


    6052C电缆组件是一款高性能双绞屏蔽线缆,主要应用于工业自动化、机器人技术、楼宇自动化系统以及各种需要高信号完整性传输的应用场合。其设计初衷在于提供卓越的电磁兼容性和可靠的信号传输能力。

    2. 技术参数


    - 导体规格:22 (7/30) AWG 锡镀铜
    - 绝缘层:0.016英寸(厚度)聚氯乙烯(PVC)
    - 护套:0.043英寸(厚度)聚氯乙烯(PVC)
    - 颜色代码:黑色-红色;黑色-白色
    - 扭绞密度:最小6.9次/英尺(内部线对)
    - 屏蔽:铝箔/聚酯薄膜包覆,最小25%重叠率;镀锡铜编织带
    - 对绞密度:最小3.7次/英尺(电缆整体)
    - 额定温度范围:-20至80°C
    - 弯曲半径:10倍电缆直径
    - 电压等级:300 VRMS
    - 互容电容:38 pF/英尺@1kHz
    - 接地电容:68 pF/英尺@1kHz
    - 特征阻抗:56 Ω
    - 电感:0.2 μH/英尺
    - 直流电阻:16.5 Ω/1000英尺@20°C

    3. 产品特点和优势


    6052C电缆组件具有以下显著特点:
    - 优异的EMI防护:通过铝箔和镀锡铜编织带提供高效的电磁干扰防护。
    - 高信号完整性:采用精密的对绞结构和低电容特性,确保信号传输的稳定性。
    - 宽温度范围适应性:能够在-20到80°C的极端环境下保持稳定性能。
    - 环境友好:符合RoHS和REACH标准,不含有害物质。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的传感器信号传输
    - 楼宇自动化系统的网络布线
    - 医疗设备内部的信号传输
    使用建议:
    - 确保在安装过程中避免过度拉伸,以保持电缆的机械强度和信号完整性。
    - 尽量避免将电缆直接暴露在阳光下,以防老化。

    5. 兼容性和支持


    6052C电缆组件与多种设备兼容,如各种控制器、传感器和通信设备。Alpha Wire公司提供详尽的技术支持文档和专业的售后服务,确保用户在使用过程中能够获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导致信号传输不稳定 | 检查电缆是否受过外力损伤 |
    | 屏蔽效果不佳 | 确认所有连接点都正确接地 |
    | 电缆弯曲半径不够 | 避免电缆弯折角度过小,增加弯曲半径 |

    7. 总结和推荐


    6052C电缆组件凭借其卓越的性能和广泛的应用范围,在工业和商业环境中表现出色。它不仅提供了出色的电磁干扰防护,还具备良好的信号传输稳定性,适用于各种恶劣的工作环境。强烈推荐在需要高信号完整性的场合使用此产品。
    购买咨询:
    电话:1-800-52 ALPHA
    网站:www.alphawire.com

6052C SL005参数

参数
100.0' (30.5m)
零件状态 在售

6052C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6052C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6052C SL005 6052C SL005数据手册

6052C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
