65605CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105514
供应商: 海外现货
标准整包数: 1

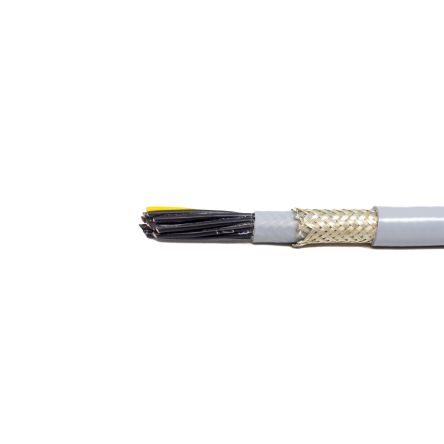

ALPHA WIRE 多芯线缆 65605CY SL002

65605CY SL002概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是Alpha Wire公司生产的产品型号为65605CY的柔性控制电缆。这款电缆主要用于工业自动化控制系统、机器人技术以及各种需要高灵活性和耐用性的应用场合。它采用多芯结构设计,具有良好的电气性能和机械性能,能够在苛刻的工作环境下稳定运行。

    技术参数


    - 导体材料: 裸铜(26/30 AWG)
    - 导体直径: 0.060英寸
    - 绝缘层厚度: 0.022英寸
    - 护套厚度: 0.030英寸(内护套)/ 0.035英寸(外护套)
    - 导体至导体电容: 44 pF/英尺
    - 导体至屏蔽层电容: 79 pF/英尺
    - 电感: 0.18 μH/英尺
    - 直流电阻: 4.1 Ω/1000英尺
    - 屏蔽层电阻: 2.7 Ω/1000英尺
    - 温度范围: 静态 -40°C 至 90°C,动态 -5°C 至 90°C
    - 弯曲半径: 5倍电缆直径(静态/动态)
    - 电压等级: 600 VRMS
    - 包装尺寸:
    - 1000英尺: 24英寸 x 14英寸 x 12英寸
    - 500英尺: 18英寸 x 12英寸 x 8英寸
    - 100英尺: 12英寸 x 10英寸 x 5英寸

    产品特点和优势


    - 高柔韧性: 可以承受频繁弯曲和拉伸,适用于需要高灵活性的应用场景。
    - 耐油抗化学腐蚀: PVC护套提供了优异的抗化学性和耐油性,可在恶劣环境中稳定工作。
    - 电磁干扰抑制: 铜丝编织屏蔽层可以有效减少外部电磁干扰,确保信号传输的稳定性。
    - 环保合规: 符合欧盟RoHS指令和中国RoHS标准,无有害物质超标,适合绿色制造应用。

    应用案例和使用建议


    应用案例: 该电缆广泛应用于工业自动化控制系统、机器人的动力传输和信号传输、以及医疗设备和实验室测试仪器等场景。例如,在机器人技术中,由于需要长时间高频率的弯曲运动,该电缆可以提供稳定可靠的连接。
    使用建议:
    - 在安装时,注意避免过度弯曲和扭曲,防止损坏绝缘层和导体。
    - 使用合适的接线工具进行连接,以保证电气连接的可靠性和安全性。
    - 定期检查电缆状态,如发现破损应及时更换,以避免安全隐患。

    兼容性和支持


    - 兼容性: 该电缆与多种工业控制设备和系统兼容,适用于大多数标准工业连接器。
    - 支持服务: Alpha Wire公司提供详细的技术文档和在线支持,用户可通过官方网站获取最新的产品信息和技术资料。

    常见问题与解决方案


    - 问题: 电缆在使用过程中出现断裂。
    - 解决方案: 检查电缆是否过度弯曲或受到机械应力,确保弯曲半径符合规范。
    - 问题: 屏蔽层接触不良导致信号不稳定。
    - 解决方案: 检查屏蔽层的连接情况,确保所有连接点牢固可靠,必要时重新焊接或更换电缆。


    总结和推荐


    Alpha Wire 65605CY柔性控制电缆是一款高性能的工业级产品,具备优异的机械性能和电气特性,适合于各种严苛的工作环境。无论是从产品设计还是实际应用来看,该产品都展现了卓越的性能和可靠性。因此,对于需要高可靠性、灵活性和耐用性的应用场景,强烈推荐使用该产品。

65605CY SL002参数

参数
500.0'(152.4m)
零件状态 在售

65605CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65605CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65605CY SL002 65605CY SL002数据手册

65605CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
