470097CY GE432

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2849697
供应商: 海外现货
标准整包数: 300

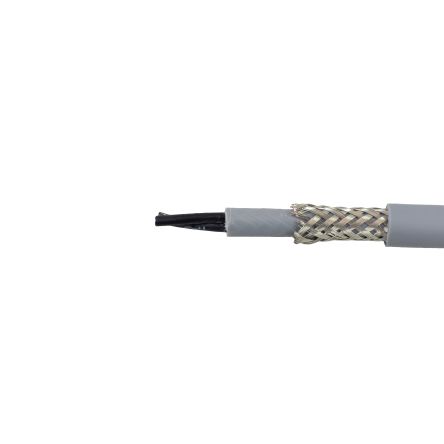

ALPHA WIRE 多芯线缆 470097CY GE432

470097CY GE432概述

    Alpha Wire 470097CY多芯控制电缆技术手册

    1. 产品简介

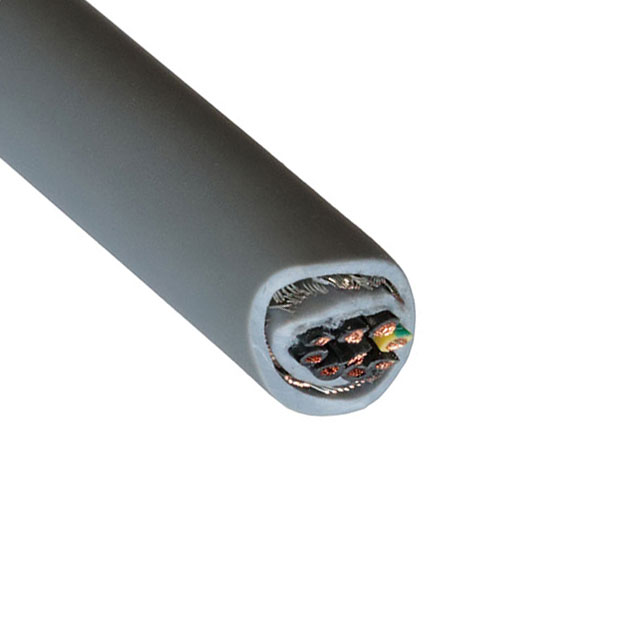

    Alpha Wire 470097CY是一款专为工业自动化和控制系统设计的多芯控制电缆。该电缆由9根0.75平方毫米截面积的裸铜导体组成,通过PVC绝缘层和屏蔽层进行保护,以提高抗干扰能力和耐用性。这款电缆适用于工业环境下的各种控制信号传输应用,如自动化生产线、机器人系统和机床控制等领域。

    2. 技术参数


    - 结构组成
    - 导体:9根0.75平方毫米截面积的裸铜导体,每根导体直径约为1.11mm。
    - 绝缘层:0.400mm厚的PVC材料,外径为1.91±0.08mm。
    - 屏蔽层:80%覆盖的镀锡铜编织屏蔽层。
    - 护套:0.70mm厚的PVC材料,颜色为灰色,内径为8.90±0.30mm。
    - 电气特性
    - 额定电压:300/500VRMS。
    - 直流电阻:26Ω/km(20℃时最大值)。
    - 机械与物理特性
    - 工作温度范围:静态条件下-40至80°C,动态条件下-30至70°C。
    - 弯曲半径:静态条件下的弯曲半径为6倍电缆直径,动态条件下的弯曲半径为20倍电缆直径。
    - 环境适应性
    - 光照稳定性:具有良好的光照稳定性。
    - 燃烧行为:符合IEC 60332-1标准。
    - 油脂耐受性:符合DIN EN 50290-2-22标准。
    - 紫外线耐受性:具备紫外线耐受性。

    3. 产品特点和优势


    - 高可靠性:使用裸铜导体和高质量PVC材料,确保了电缆的长期稳定性和耐用性。
    - 强抗干扰能力:镀锡铜编织屏蔽层可以有效抵御电磁干扰,保证信号传输的准确性。
    - 广泛应用:适用于各种工业自动化和控制系统,能够应对恶劣的工业环境。
    - 环保合规:符合RoHS和REACH标准,不含有有害物质,是绿色环保的选择。

    4. 应用案例和使用建议


    - 应用案例:在自动化生产线中用于信号传输和控制。例如,在机床控制系统中,利用该电缆实现电机控制和传感器信号的可靠传输。
    - 使用建议:安装时要确保弯曲半径满足要求,特别是在动态条件下避免过度弯曲,以延长使用寿命。定期检查电缆的磨损情况,并及时更换损坏部分。

    5. 兼容性和支持


    - 兼容性:该电缆与其他工业标准设备兼容,可广泛应用于各种自动化控制系统。
    - 支持服务:Alpha Wire提供全面的技术支持和售后服务,包括产品安装指导、故障诊断和维护服务。

    6. 常见问题与解决方案


    - 问题一:电缆在安装过程中容易破损。
    - 解决方案:选择合适的安装工具和方法,确保弯曲半径符合规范。
    - 问题二:信号传输不稳定。
    - 解决方案:检查屏蔽层的完整性,确保接地良好。
    - 问题三:电缆在高温环境下表现不佳。
    - 解决方案:确保工作温度不超过电缆的额定温度范围,必要时采用专用保护措施。

    7. 总结和推荐


    综上所述,Alpha Wire 470097CY多芯控制电缆以其高可靠性、强抗干扰能力和广泛的应用场景成为工业自动化和控制系统领域的理想选择。尽管价格较高,但其优良的性能和广泛的适用性使其在市场上具有较强的竞争力。因此,强烈推荐在需要高性能控制电缆的应用场景中选用此款产品。

470097CY GE432参数

参数
16.40' (5.00m)
零件状态 在售
包装方式 散装

470097CY GE432厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

470097CY GE432数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 470097CY GE432 470097CY GE432数据手册

470097CY GE432封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12470.3024
库存: 0
起订量: 300 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
