6377 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775411
供应商: 欧时
标准整包数: 30

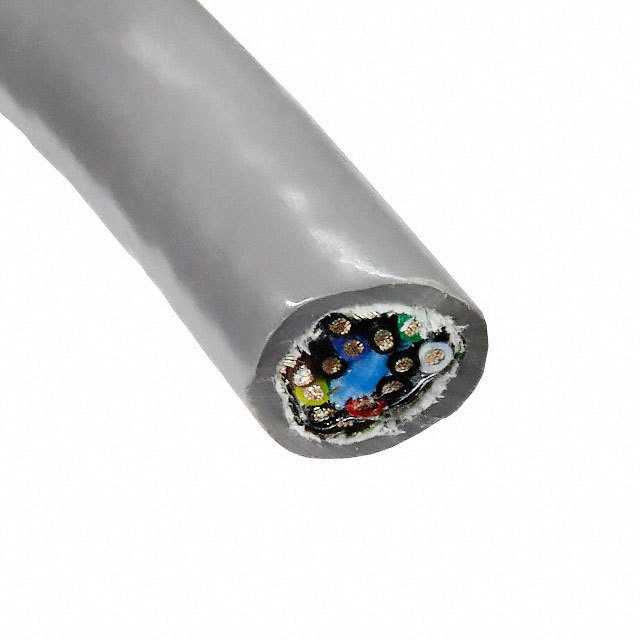

ALPHA WIRE 多芯线缆 6377 SL005

6377 SL005概述

    Alpha Wire 6377 技术手册概览

    1. 产品简介


    Alpha Wire 6377 是一款高性能电缆组件,专为需要高可靠性和严格电气性能的应用设计。它属于多对线缆,具备屏蔽功能,广泛应用于工业自动化、楼宇控制、通信系统等领域。该产品提供多种颜色编码,以满足不同应用需求,同时具有卓越的环境适应性。

    2. 技术参数


    - 导体材料: 22 AWG(7/30)镀锡铜,直径0.030英寸
    - 绝缘层: PVC,半硬质,壁厚0.010英寸,总外径0.050英寸
    - 对排列: 黑色-红色、黑色-绿色、黑色-棕色、黑色-白色、黑色-蓝色、黑色-黄色
    - 绞合: 每英尺至少8.0圈
    - 护套: 铝/聚酯箔带,重叠率25%,面向外部
    - 屏蔽网: 镀锡铜,覆盖率为65%
    - 护套: PVC,壁厚0.032英寸,颜色为SLATE
    - 电压等级: 300 VRMS
    - 阻抗: 70Ω
    - 电容: 互容35 pF/英尺(1 kHz),地容63 pF/英尺(1 kHz)
    - 电阻: 导体DCR 16.6Ω/1000英尺(20℃),屏蔽DCR 3Ω/1000英尺(20℃)
    - 温度范围: -20°C到80°C
    - 最小弯曲半径: 电缆直径的10倍
    - 最大拉力: 74磅

    3. 产品特点和优势


    - 高性能屏蔽: 采用铝/聚酯箔带和镀锡铜编织屏蔽网,确保信号完整性,降低电磁干扰。
    - 耐用的PVC护套: SLATE颜色的PVC护套提供了良好的机械保护和耐磨性,适用于恶劣环境。
    - 严格的环境标准: 符合RoHS、REACH和CE标准,确保无害物质的使用。
    - 多种包装选项: 提供1000英尺、500英尺和100英尺连续长度卷绕,便于运输和存储。

    4. 应用案例和使用建议


    - 工业自动化: 在机器人手臂、传感器和控制系统中提供可靠的信号传输。
    - 楼宇自动化: 用于楼宇内部通信系统,提高能源效率和管理便捷性。
    - 通信系统: 适合高速数据传输应用,如数据中心内的布线。
    使用建议:
    - 安装时注意弯曲半径: 确保弯曲半径不小于电缆直径的10倍,避免损坏内部结构。
    - 避免过紧拉力: 最大拉力限制为74磅,过紧可能导致导体损坏。

    5. 兼容性和支持


    - 认证: UL AWM/STYLE 2464,CSA International CMG,CE认证,符合欧盟低电压指令。
    - 兼容性: 与各种工业自动化和通信设备兼容,可用于多种标准的布线系统。

    6. 常见问题与解决方案


    - 问题: 电缆在安装过程中断裂
    - 解决方案: 使用合适的弯管工具,并确保弯曲半径达到要求。
    - 问题: 屏蔽效果不佳
    - 解决方案: 检查接地连接,确保所有屏蔽层正确连接和接地。

    7. 总结和推荐


    Alpha Wire 6377 是一款设计精良、性能稳定的电缆组件,适用于多种严苛环境下的应用。其高性能屏蔽、良好的机械特性和严格的环保标准使其在市场上具有很强的竞争力。无论是工业自动化还是通信系统,它都能提供可靠的数据传输和信号保护。因此,强烈推荐在相关项目中使用这款产品。

6377 SL005参数

参数
100.0' (30.5m)
零件状态 在售

6377 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6377 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6377 SL005 6377 SL005数据手册
