86303CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105761
供应商: 海外现货
标准整包数: 1

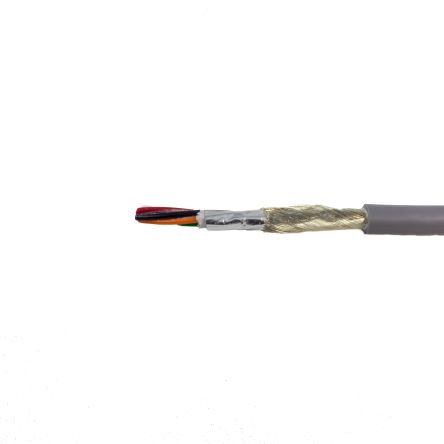

ALPHA WIRE 多芯线缆 86303CY SL002

86303CY SL002概述

    电子元器件技术手册:86303CY电缆

    1. 产品简介

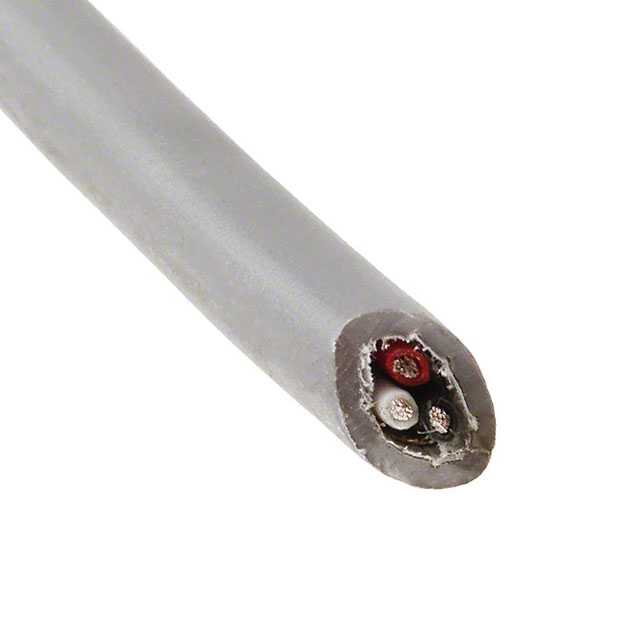

    86303CY电缆是Alpha Wire生产的一种连续柔性数据电缆,专为工业自动化和控制系统设计。它采用三芯绞合结构,每根导体直径为22 AWG,外部包裹了半刚性的PVC绝缘层。该电缆具备卓越的抗拉强度和耐油性,能够在极端环境下稳定工作,广泛应用于机器人的信号传输、数据采集系统和自动化生产线等领域。

    2. 技术参数


    - 导体材料:单股镀锡铜线
    - 导体规格:22 AWG (19/34)
    - 导体直径:0.032英寸
    - 绝缘材料:PVC(半刚性),壁厚0.010英寸,总体直径0.052英寸
    - 电缆结构:三芯绞合,9.6扭结/英尺(最小)
    - 屏蔽层:铝/聚酯箔,面向外部
    - 接地线:26 AWG镀锡铜线
    - 护套材料:PVC,壁厚0.040英寸,总体直径0.217±0.010英寸
    - 颜色:石板灰
    - 电压等级:300 VRMS
    - 电容:38 pF/英尺(@1 kHz,导体间)
    - 电感:0.17 µH/英尺(@1 kHz)
    - 直流电阻:15.3 Ω/1000英尺(@20℃)
    - 最大拉力:22.6磅
    - 温度范围:静态 -10至105℃;动态 +5至105℃
    - 弯曲半径:静态和动态均为8倍电缆直径

    3. 产品特点和优势


    86303CY电缆的主要特点是其优异的柔韧性,使其适用于频繁移动的应用场景。此外,该电缆采用了双层屏蔽设计,能够有效防止电磁干扰(EMI),保证数据传输的稳定性。由于其良好的耐油性和紫外线抵抗力,可以在多种恶劣环境中长期使用。这些特性使其成为工业自动化、机器人技术和数据中心的理想选择。

    4. 应用案例和使用建议


    应用案例:86303CY电缆常用于连接工业机器人、自动装配线和远程监控系统。例如,在一个自动化制造车间中,该电缆被用于连接传感器和执行器,确保生产线的数据传输和控制指令的准确执行。
    使用建议:安装时应确保电缆不受过度拉伸或弯曲,以延长使用寿命。在特殊环境中(如高温或化学品接触),建议使用防护套管以保护电缆。定期检查电缆连接点,避免因磨损或老化导致故障。

    5. 兼容性和支持


    该电缆与多种工业控制器和传感器兼容,且已通过多项国际标准认证,如UL和CSA。Alpha Wire提供详尽的技术支持和售后服务,确保用户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆断裂 | 安装时避免过度弯曲或拉伸,使用合适的电缆夹固定 |
    | 屏蔽效果差 | 检查电缆是否有损坏,重新接线并确保正确接地 |

    7. 总结和推荐


    86303CY电缆是一款高性能、高可靠性的连续柔性数据电缆,适用于各种工业应用场景。其优异的机械性能和电气特性使其在市场上具有很强的竞争力。我们强烈推荐使用此产品,尤其是对于需要在严苛环境中工作的自动化设备和系统。

86303CY SL002参数

参数
500.0' (152.4m)
零件状态 在售

86303CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86303CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86303CY SL002 86303CY SL002数据手册

86303CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
