86501CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 106047
供应商: 海外现货
标准整包数: 1

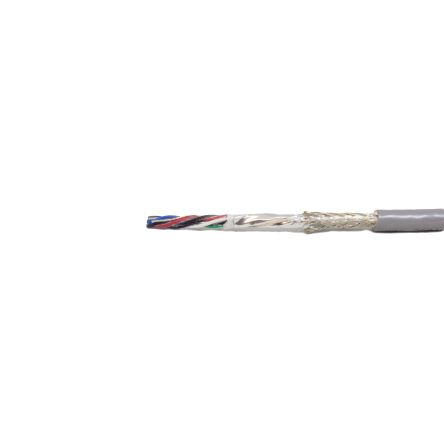

ALPHA WIRE 多芯线缆 86501CY SL002

86501CY SL002概述

    Alpha Wire 86501CY 数据电缆技术手册

    产品简介


    Alpha Wire 的 86501CY 数据电缆是一款适用于多种工业和商业应用的高性能电缆。该电缆主要用于需要高可靠性和稳定性的数据传输场合,如自动化控制系统、机器人技术、数据通信等。它的双绞线设计可以减少信号干扰,提高数据传输的准确性。

    技术参数


    - 导体: 26 (7/34) AWG 锡镀铜导体,直径为 0.019 英寸
    - 绝缘层: PVC 材料,壁厚为 0.010 英寸,整体直径为 0.039 英寸
    - 绞合: 每英尺 12 扭(最小),从内层到外层排列
    - 屏蔽层: 灵活铝/聚酯薄膜,25% 最小重叠
    - 箔层方向: 朝外
    - 接地线: 26 (7/34) AWG 锡镀铜导体
    - 编织层: 85% 最小覆盖度
    - 护套: PVC 材料,壁厚为 0.040 英寸,整体直径为 0.194 英寸
    - 颜色: 深灰色
    - 电压等级: 300 VRMS
    - 温度范围: 静态 -10 至 105°C,动态 +5 至 105°C
    - 弯曲半径: 静态时 10 倍电缆直径,动态时 15 倍电缆直径
    - 互容电容: 31 pF/英尺(1 kHz 时)
    - 接地电容: 56 pF/英尺(1 kHz 时)
    - 特性阻抗: 62 Ω
    - 电感: 0.2 μH/英尺(1 kHz 时)

    产品特点和优势


    1. 高可靠性: 采用高质量材料和精密制造工艺,确保数据传输的高可靠性。
    2. 电磁兼容性: 双绞线结构和金属屏蔽层有效减少信号干扰,适用于强电磁环境。
    3. 环境适应性强: 能够在极端温度条件下正常工作,并具有良好的抗紫外线和油污能力。
    4. 易于安装: 灵活的设计使其安装简便,减少施工难度。

    应用案例和使用建议


    该电缆广泛应用于工业自动化、数据通信、机器人技术等领域。例如,在自动化生产线中,它可以连接传感器和控制器,确保数据传输的准确性和稳定性。在使用过程中,需要注意弯曲半径,以避免损坏电缆。
    使用建议:
    - 在布线时尽量保持电缆的直线度,减少不必要的弯曲。
    - 安装时避免将电缆暴露在阳光直射的地方,以防老化。
    - 在特殊环境下使用时,可考虑加装保护套管。

    兼容性和支持


    Alpha Wire 提供详细的工程图纸和技术文档,以帮助用户更好地理解和使用该产品。此外,产品符合多项国际标准,包括 UL 和 CSA 认证,具有广泛的兼容性。如果用户有任何疑问或需求,可以联系 Alpha Wire 官方技术支持。

    常见问题与解决方案


    1. 弯曲半径过小导致损坏
    - 解决办法: 严格按照技术手册中的弯曲半径要求进行操作,避免过度弯曲。

    2. 信号传输不稳定
    - 解决办法: 检查是否有外部电磁干扰源,并采取相应措施消除干扰。

    3. 电缆护套损坏
    - 解决办法: 更换受损部分的电缆,或者增加防护措施,如使用管道保护。

    总结和推荐


    总体而言,Alpha Wire 的 86501CY 数据电缆是一款性能优异、适用范围广的产品。其坚固耐用、电磁兼容性强的特点使其成为工业应用的理想选择。强烈推荐用于需要高数据传输可靠性的环境中。

86501CY SL002参数

参数
500.0' (152.4m)
零件状态 在售

86501CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86501CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86501CY SL002 86501CY SL002数据手册

86501CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
