5124C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 103444
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5124C SL001

5124C SL001概述

    Alpha Wire 5124C 技术手册

    产品简介

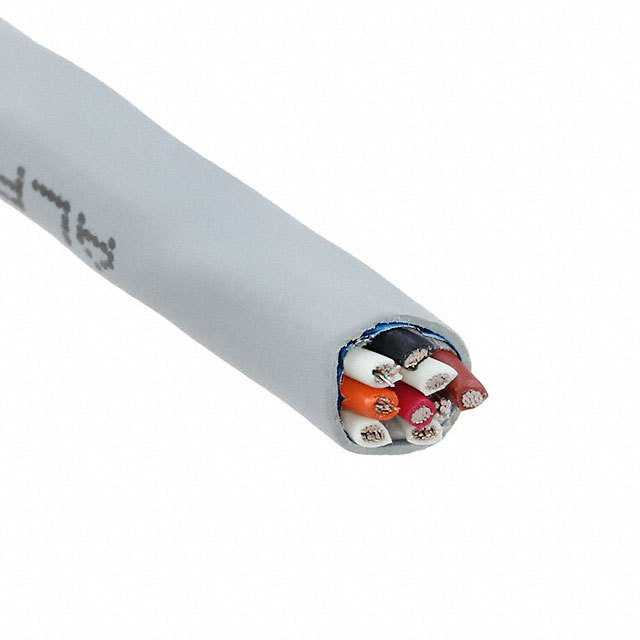

    Alpha Wire 的5124C 是一种多芯电缆组件,适用于各种工业和商业应用。其包含四对双绞线,每对线由22号(7/30)镀锡铜导体组成,绝缘层采用半硬质PVC材料,外部有金属屏蔽层以减少电磁干扰。此产品广泛应用于自动化设备、通信系统、传感器连接等领域。

    技术参数


    - 导体规格: 22号(7/30)镀锡铜,直径0.030英寸
    - 绝缘层厚度: 0.010英寸(标称)
    - 绝缘材料: 半硬质PVC
    - 双绞线规格: 8.0 扭转次数/英尺(最小值)
    - 成缆规格: 5.3 扭转次数/英尺(最小值)
    - 外径: 0.295英寸(最大值0.310英寸)
    - 护套颜色: 深灰色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色
    - 电压等级: 300 VRMS
    - 温度范围: -35°C 至 105°C
    - 弯曲半径: 10倍电缆直径
    - 耐油性: 通过
    - 抗拉强度: 54磅(最大值)
    - 阻燃等级: UL AWM 21894 105°C 300V,IEC EN 60332-1/2
    - 电磁兼容性: 符合EN 60332-1/2标准

    产品特点和优势


    1. 高可靠性: 使用PVC材料作为绝缘层,具有良好的机械性能和电气性能。
    2. 抗干扰能力强: 屏蔽层能够有效抵抗电磁干扰,确保信号传输稳定。
    3. 灵活耐用: 弯曲半径为10倍电缆直径,使得电缆可以在狭小空间内安装且不易损坏。
    4. 符合环保要求: 符合RoHS和REACH环保标准,无铅、无汞、无镉等有害物质。

    应用案例和使用建议


    5124C 多芯电缆组件适用于多种工业自动化设备,如PLC控制器、伺服电机和传感器等。其优异的抗干扰能力使其在复杂电磁环境中也能保持信号的稳定性。使用时,应注意避免过度弯曲和暴露在高温环境下,以免影响电缆寿命。此外,定期检查电缆是否有破损或老化现象,及时更换以确保系统的正常运行。

    兼容性和支持


    该产品具有广泛的兼容性,可以与多种设备和控制系统无缝对接。Alpha Wire 提供了详尽的技术支持文档和售后服务,包括产品手册、安装指南和技术咨询服务,确保客户能够充分利用其优势。

    常见问题与解决方案


    1. 问题: 电缆在弯曲时容易断裂
    - 解决方案: 确保弯曲半径不低于10倍电缆直径,并尽量避免反复弯曲。

    2. 问题: 信号传输不稳定
    - 解决方案: 检查电缆是否有破损或接触不良的情况,并重新连接或更换电缆。
    3. 问题: 温度过高导致电缆故障
    - 解决方案: 将电缆安装在散热良好的位置,避免长时间暴露在高温环境中。

    总结和推荐


    Alpha Wire 5124C 多芯电缆组件是一款高性能、高可靠性的工业电缆,其出色的抗干扰能力和广泛的适用性使其成为众多工业应用的理想选择。其严格的生产标准和环保特性也进一步提升了其市场竞争力。鉴于其在实际应用中的卓越表现,强烈推荐使用。
    本文档根据 Alpha Wire 5124C 技术手册内容编写,旨在为用户提供详细的电缆组件介绍及使用建议。

5124C SL001参数

参数
长*宽*高 304.8m(长度)

5124C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5124C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5124C SL001 5124C SL001数据手册
