5114C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 5114CSL005-ND
供应商: Digi-Key
标准整包数: 1
ALPHA WIRE 多芯线缆 5114C SL005

5114C SL005概述


    产品简介

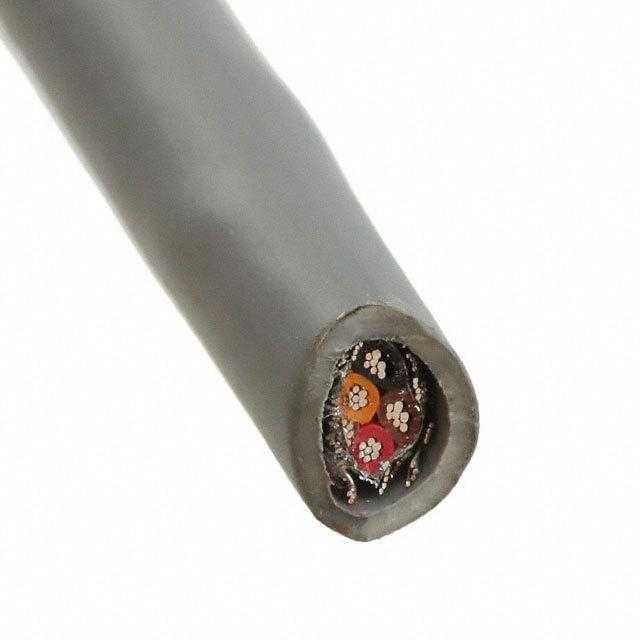

    Alpha Wire 5114C 电子元器件
    Alpha Wire 5114C 是一款用于多种工业和商业应用的高性能电缆。该产品主要由一个带屏蔽的四芯导线组成,每根导线都具备出色的机械和电气特性。其广泛应用于机器控制、自动化设备、通信系统等领域,特别适用于需要高可靠性、抗油和紫外线辐射的场合。

    技术参数


    - 构造材料
    - 导体:24 AWG 硬铜丝(镀锡),直径 0.024 英寸
    - 绝缘层:0.010 英寸壁厚,PVC 材料,半硬质
    - 保护层:非织造聚酯膜
    - 防护层:铝箔/镀锡铜丝编织屏蔽层,覆盖率达到 70%
    - 外护套:0.032 英寸壁厚,PVC 材料,颜色包括石板色、黑色、黄色、橙色、蓝色、绿色、红色和沙米色
    - 纤维拉绳:尼龙纤维,强度 810 丹尼尔
    - 适用温度范围: -35°C 至 105°C
    - 电压等级: 300 VRMS
    - 电容: 31 pF/英尺(1 kHz)
    - 电感: 0.19 μH/英尺
    - 直流电阻: 26 Ω/1000 英尺(20°C)
    - 包装规格
    - 1000 英尺:长 12 英寸,宽 10.5 英寸,高 5 英寸
    - 500 英尺:长 10.5 英寸,宽 5 英寸,高 3.5 英寸
    - 100 英尺:长 6.5 英寸,宽 4 英寸,高 2.5 英寸
    - 定制长度(散装)

    产品特点和优势


    Alpha Wire 5114C 的核心优势在于其卓越的机械性能和电气性能,能够在极端环境下保持稳定的工作状态。其独特的构造设计,例如非织造聚酯膜和 70% 覆盖率的铝箔/镀锡铜丝编织屏蔽层,提供了优异的抗电磁干扰能力和机械保护。此外,它的抗油和抗紫外线辐射能力使得其在恶劣环境中表现出色,适合在各种严苛的应用场合中使用。

    应用案例和使用建议


    Alpha Wire 5114C 在众多应用场合中表现优异。例如,在自动化生产线中,该电缆可以承受频繁的弯曲和拉伸操作,同时确保信号传输的稳定性。为了保证最佳性能,建议在安装时保持最小弯曲半径为电缆直径的 10 倍,并避免电缆受到过度的机械应力。对于高频率应用,可考虑采用更高级别的屏蔽措施以进一步降低噪声干扰。

    兼容性和支持


    Alpha Wire 5114C 已通过多项国际认证,如 UL、CSA、IEC 和 RoHS 认证,确保其与国际标准的兼容性。该产品还符合德国 VDE 标准和英国 BS 标准,确保在全球范围内广泛使用。制造商 Alpha Wire 提供全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:电缆出现弯曲时内部导体断裂
    - 解决方案:增加弯曲半径至至少 10 倍电缆直径,使用适当的支撑结构以减少弯曲压力。

    2. 问题:电缆屏蔽效果不佳导致信号干扰
    - 解决方案:检查电缆的接头连接是否牢固,确认屏蔽层接地良好。必要时增加外部屏蔽措施。

    总结和推荐


    Alpha Wire 5114C 以其出色的性能、高可靠性和广泛的兼容性,成为各种工业和商业应用的理想选择。它不仅满足严格的电气和机械要求,还具备良好的环保性能,完全符合国际和国内的环保法规。我们强烈推荐 Alpha Wire 5114C 在对电缆性能要求较高的场合中使用。

5114C SL005参数

参数
100.0' (30.5m)
零件状态 在售

5114C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5114C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5114C SL005 5114C SL005数据手册

5114C SL005封装设计

查看详情并下载
Symbol
Footprint
