首页  >  产品百科  >  6308 SL005

6308 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi Conductor Cable 20Conductor 24AWG
供应商型号: 1872035
供应商: 欧时
标准整包数: 30

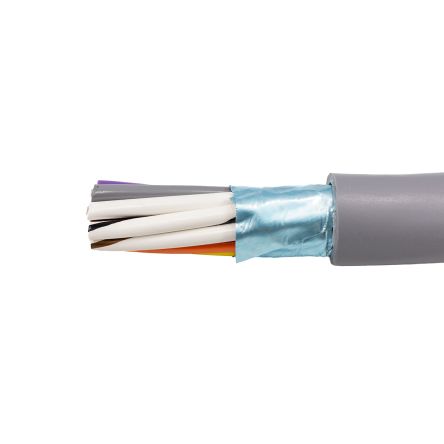

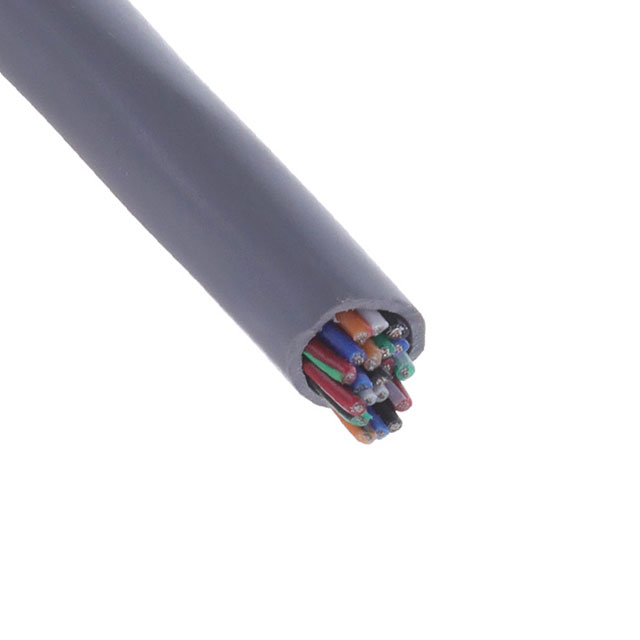

ALPHA WIRE 多芯线缆 6308 SL005

6308 SL005概述

    电子元器件产品技术手册:型号6308

    1. 产品简介


    本手册介绍的产品为型号6308,是一种定制化的电线电缆组件。它主要由导体、绝缘层、屏蔽层和外护套组成。这种产品广泛应用于工业自动化、机器人技术、通信系统和医疗设备等领域,旨在满足复杂电子设备对可靠连接的需求。

    2. 技术参数


    - 导体: 20根,每根直径为0.024英寸(AWG 24),采用镀锡铜材料。
    - 绝缘层: 厚度为0.010英寸,额定温度范围为-20°C至80°C,采用PVC材料。
    - 电缆束: 20个组件束绞,最小捻度为3.7圈/英尺。
    - 屏蔽层: 铝/聚酯复合箔,带25%重叠,屏蔽箔面向外侧,配备一根24 AWG镀锡铜排水线。
    - 外护套: 厚度为0.032英寸,额定温度范围为75°C,颜色为石板色(SLATE),采用PVC材料。
    - 电压等级: 300 VRMS。
    - 电容: 每英尺导体间电容约为31 pF,每英尺屏蔽地电容约为56 pF(@ 1 kHz)。
    - 电感: 每英尺约为0.19 μH(@ 1 kHz)。
    - 阻抗: 每1000英尺导体直流电阻为26Ω,屏蔽层直流电阻为15.9Ω(@ 20°C)。
    - 拉力: 最大拉力为74磅。
    - 弯曲半径: 10倍电缆直径。

    3. 产品特点和优势


    - 高性能绝缘材料: 使用PVC材料,具有良好的耐温性和电气稳定性。
    - 高屏蔽效果: 采用铝/聚酯复合箔屏蔽,提高信号传输质量。
    - 耐用性: 适用于广泛的环境条件,且具有良好的机械强度。
    - 环保合规: 符合RoHS、REACH和加州65标准,确保无有害物质。

    4. 应用案例和使用建议


    - 工业自动化: 在复杂的控制系统中提供稳定可靠的连接。
    - 机器人技术: 确保信号传输的准确性和稳定性。
    - 通信系统: 适用于高速数据传输需求。
    - 医疗设备: 提供高可靠性,保障设备正常运行。
    使用建议:
    - 在安装过程中应避免电缆受到过度拉伸或弯折,以免损坏内部结构。
    - 安装时应遵循制造商的建议,以保证最佳性能。

    5. 兼容性和支持


    - 兼容性: 本产品符合UL AWM/STYLE 2464、CSA International C(UL) TYPE CMG和CE欧盟低电压指令2014/35/EU标准。
    - 支持和维护: Alpha Wire提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查。

    6. 常见问题与解决方案


    - 问题1: 电缆在高温环境下出现变形。
    - 解决方案: 确保电缆工作在额定温度范围内,避免超温。
    - 问题2: 信号传输不稳定。
    - 解决方案: 检查屏蔽层是否完整,重新调整电缆的屏蔽层和接地线。
    - 问题3: 电缆在弯曲后无法恢复原状。
    - 解决方案: 遵循制造商的建议,确保弯曲半径不小于10倍电缆直径。

    7. 总结和推荐


    型号6308是一款高性能、高可靠性的电缆组件,适用于多种复杂的应用场景。它的高屏蔽效果、环保合规性和广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐此产品用于需要稳定和可靠连接的各种工业应用。
    通过本手册的详细解析,您应该已经对该型号6308电线电缆组件有了全面的了解。希望这些信息能够帮助您更好地选择和使用此产品。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

6308 SL005参数

参数
100.0' (30.5m)
零件状态 在售

6308 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6308 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6308 SL005 6308 SL005数据手册

6308 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 16.0661 ¥ 143.9041
库存: 1380
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 4317.12
