86207 SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105561
供应商: 海外现货
标准整包数: 1

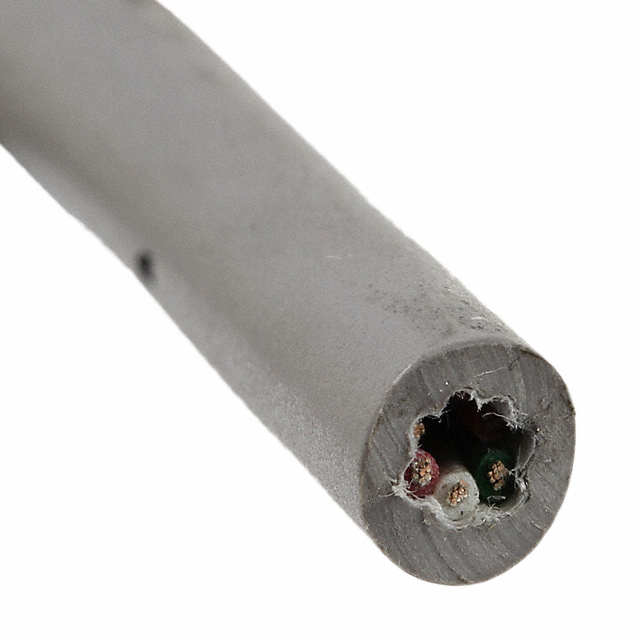

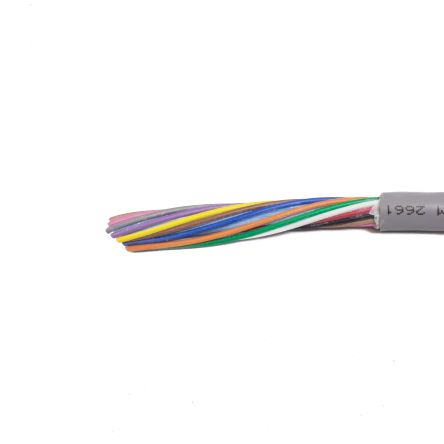

ALPHA WIRE 多芯线缆 86207 SL002

86207 SL002概述

    电子元器件技术手册:Alpha Wire 86207

    产品简介


    Alpha Wire 86207是一款高性能的数据电缆,设计用于各种工业和商业应用。其主要特点是多芯结构,每根导体直径为0.024英寸(约0.61毫米),采用镀锡铜作为导体材料。该电缆适用于静态和动态环境,可承受温度范围广泛,具有高耐紫外线能力和优异的机械性能。

    技术参数


    - 构造与尺寸:
    - 导体:24 AWG(10/34)镀锡铜,直径0.024英寸(约0.61毫米)
    - 绝缘层:0.010英寸厚(约0.25毫米)PVC,半刚性
    - 外径:0.044英寸(约1.12毫米)
    - 护套:0.040英寸厚(约1.02毫米)PVC,颜色为SLATE
    - 缆线总外径:0.233±0.013英寸(约5.92±0.33毫米)
    - 机械与物理性能:
    - 温度范围:静态-10°C至105°C,动态+5°C至105°C
    - 弯曲半径:静态和动态均为8倍电缆直径
    - 拉力:最大21.8磅(约9.9千克)
    - 电气性能:
    - 电压等级:300 VRMS
    - 容量:21.8 pF/英尺(1 kHz时)
    - 电感:0.19 μH/英尺
    - 导体电阻:29 Ω/1000英尺(20°C时)
    - 认证与规范:
    - UL认证:AWM/STYLE 10002,AWM/STYLE 2661,AWM/STYLE 21894
    - CSA认证:AWM I/II A/B
    - 符合CE低电压指令2014/35/EU
    - RoHS合规:符合2011/65/EU和2015/863/EU指令
    - REACH合规:不含SVHC物质

    产品特点和优势


    Alpha Wire 86207的最大亮点在于其出色的柔韧性和耐用性。它能够适应广泛的温度变化和环境条件,适用于多种复杂的应用场景。此外,其良好的抗紫外线和油渍能力使得它成为户外和苛刻环境下理想的电缆选择。

    应用案例和使用建议


    - 应用场景:工厂自动化、机器人系统、控制柜连接等
    - 使用建议:确保安装时弯曲半径不小于电缆直径的8倍,以保证电缆的使用寿命。避免在极端高温或低温环境中长期暴露,以减少电缆损伤的风险。

    兼容性和支持


    - 兼容性:符合UL和CSA标准,可与其他电子元器件兼容
    - 支持和服务:提供全面的技术支持和售后服务,包括详细的安装指南和维修服务

    常见问题与解决方案


    1. 问题:电缆弯曲后出现断裂
    - 解决办法:确保弯曲半径至少为电缆直径的8倍
    2. 问题:电缆在低温环境下表现不佳
    - 解决办法:尽量避免在低于-10°C的环境中使用电缆,或选择特定型号以适应更低温度

    总结和推荐


    总体而言,Alpha Wire 86207是一款性能优越、用途广泛的电缆产品,适合于各种严苛的工业和商业应用。其出色的柔韧性、高耐温能力和良好的环境适应性使其在市场上具有较高的竞争力。我们强烈推荐使用这款产品以满足您的特殊需求。

86207 SL002参数

参数
500.0' (152.4m)
零件状态 在售

86207 SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86207 SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86207 SL002 86207 SL002数据手册

86207 SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
