1299/12C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Polyvinyl Chloride 12Conductors 22AWG 7.39mm 300VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 1871911
供应商: 海外现货
标准整包数: 305

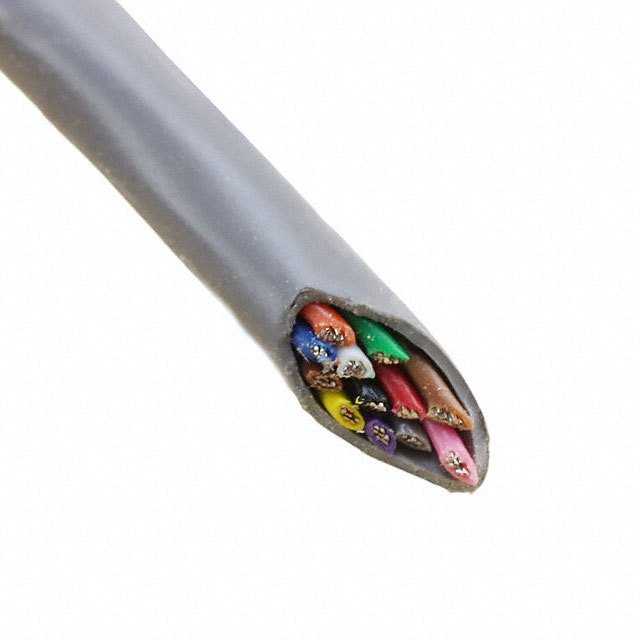

ALPHA WIRE 多芯线缆 1299/12C SL001

1299/12C SL001概述


    产品简介


    Alpha Wire的产品系列中,1299/12C是一款高可靠性的电缆组件,适用于各种工业和商业应用。这款电缆组件主要包括导体、绝缘层、屏蔽层和护套。其主要功能是传输电力和信号,在诸如机械设备控制、传感器连接、数据传输等领域有着广泛的应用。

    技术参数


    以下是1299/12C的技术规格和性能参数:
    - 导体:12 x 1 COND,直径为0.030英寸的镀锡铜。
    - 绝缘层:0.010英寸厚度的PVC(聚氯乙烯),壁厚总为0.050英寸。
    - 护套:0.032英寸壁厚的PVC,颜色为SLATE,长度可定制。
    - 机械和物理性质:
    - 温度范围:-20°C至80°C。
    - 弯曲半径:10倍电缆直径。
    - 最大拉力:71磅。
    - 电气特性:
    - 额定电压:300 VRMS。
    - 电容:每英尺35 pF(1 kHz时)。
    - 接地电容:每英尺63 pF(1 kHz时)。
    - 电感:每英尺0.18 μH(标称值)。
    - 导体电阻:每1000英尺16.4 Ω(20°C时)。
    - 外壳电阻:每1000英尺11.8 Ω(20°C时)。
    - 适用标准:
    - UL AWM/STYLE 2576 80°C / 150 VRMS。
    - CSA International CMG 60°C。
    - CE EU Low Voltage Directive 2014/35/EU。

    产品特点和优势


    1299/12C电缆组件具有多项独特功能和优势,使其在市场上具备较强的竞争力。其主要特点如下:
    - 可靠性高:符合RoHS和REACH标准,无有害物质,确保产品安全环保。
    - 抗干扰性强:采用铝/麦拉箔屏蔽,最小重叠率25%,有效抵抗电磁干扰。
    - 适应性强:工作温度范围宽泛,适合不同环境下的应用。
    - 耐用性好:具有良好的机械强度和弯曲性能,适用于各种恶劣工况。

    应用案例和使用建议


    1299/12C电缆组件适用于多种应用场景,如工业自动化设备、机器控制系统、医疗设备及仪器仪表等。根据手册中的指导,以下是几个使用建议:
    - 布线建议:在复杂环境下布线时,注意保持一定的弯曲半径,避免过度拉伸或折叠。
    - 维护保养:定期检查电缆是否有磨损或损坏,及时更换以保证系统正常运行。
    - 安装注意事项:尽量避免将电缆暴露在高温、高湿或强电磁干扰环境中,以减少故障发生几率。

    兼容性和支持


    该产品与其他常见的工业标准设备兼容,如UL认证的设备。Alpha Wire提供全面的技术支持和服务,包括但不限于产品选型指导、现场安装支持以及售后服务等。用户可以通过官方网站或客服热线获得进一步的帮助和支持。

    常见问题与解决方案


    根据手册中的常见问题部分,以下列出了一些可能遇到的问题及其解决方案:
    - 问题:电缆在安装过程中出现断裂。
    - 解决方案:严格按照安装规范操作,确保电缆弯曲半径不小于10倍电缆直径。
    - 问题:信号传输不稳定。
    - 解决方案:检查接地是否良好,必要时增加接地线并确认所有接头连接牢固。
    - 问题:电缆表面有划痕。
    - 解决方案:避免电缆在硬物上拖拽,选择合适的保护措施或采用更耐磨的电缆型号。

    总结和推荐


    综合以上分析,1299/12C电缆组件是一款性能优良、应用广泛的电子元器件。其可靠的机械性能、出色的电气特性和环保材料使其在众多工业应用中表现出色。如果您正在寻找一款性能稳定、易于维护且符合环保标准的电缆组件,强烈推荐使用Alpha Wire的1299/12C产品。

1299/12C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

1299/12C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

1299/12C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 1299/12C SL001 1299/12C SL001数据手册
