65805 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-65805
供应商: Mouser
标准整包数: 1

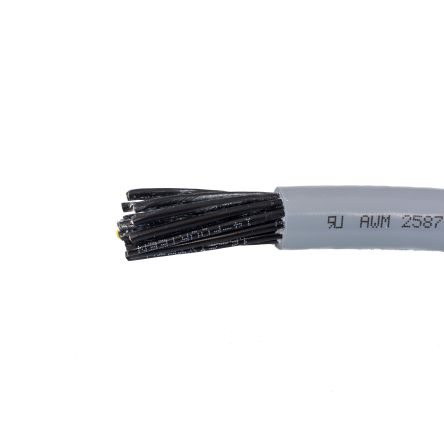

ALPHA WIRE 多芯线缆 65805 SL005

65805 SL005概述

    电子元器件产品技术手册:Alpha Wire 65805控制电缆

    产品简介


    Alpha Wire的65805型号是一款高性能的柔性控制电缆,专为工业自动化、机器人、包装机械和各种复杂电气系统设计。该电缆采用多芯结构,包含五个导体,每个导体均使用裸铜材料,以确保良好的导电性能。它特别适合在需要高灵活性和抗磨损的应用场合下使用,例如在机器人手臂和移动机械臂中。

    技术参数


    - 构造:
    - 导体:18(16/30)AWG裸铜,直径0.047英寸
    - 绝缘层:PVC材质,壁厚0.022英寸
    - 缆芯扭转:最小4.0圈/英尺
    - 外护套:PVC材质,壁厚0.035英寸,油耐性,颜色为石板色(SLATE)
    - 电气特性:
    - 电压等级:600VRMS
    - 容量:27pF/英尺(@1kHz)
    - 电感:0.19μH/英尺
    - 导体直流电阻:6.7Ω/1000英尺(@20℃)
    - 物理特性:
    - 工作温度范围:静态-40至90℃,动态-5至90℃
    - 弯曲半径:静态和动态均为5倍电缆直径
    - 最大拉伸强度:63磅

    产品特点和优势


    1. 高柔性:适用于频繁弯曲的场合,如机器人手臂。
    2. 长寿命:优良的绝缘和耐磨材料,延长使用寿命。
    3. 环保合规:符合RoHS、REACH和美国加州Proposition 65标准,无有害物质。
    4. 电气性能稳定:低容量和电感,确保信号传输的稳定性和可靠性。

    应用案例和使用建议


    - 机器人手臂:适合用于工业机器人手臂的信号传输线,因其高柔性可以适应频繁的弯曲动作。
    - 包装机械:在高速包装机械中,用于控制信号传输,减少停机时间。
    - 智能工厂:在复杂的自动化生产线中,确保信号传输的可靠性和稳定性。
    使用建议:
    - 在安装时,确保弯曲半径符合电缆制造商的要求,避免过度弯曲导致损坏。
    - 使用专用的夹具固定电缆,防止长时间拖拽造成的磨损。

    兼容性和支持


    - 兼容性:与常见的自动化设备和控制系统兼容。
    - 技术支持:Alpha Wire提供详尽的技术文档和在线支持,包括安装指南和技术咨询。

    常见问题与解决方案


    1. 弯曲半径不足导致电缆损坏:
    - 解决方案:严格遵守制造商推荐的最小弯曲半径,避免过度弯曲。
    2. 电缆在长期使用后出现故障:
    - 解决方案:定期检查电缆的磨损情况,及时更换老化部件。

    总结和推荐


    Alpha Wire 65805控制电缆以其高柔性、长寿命和卓越的电气性能,成为工业自动化领域的理想选择。它不仅满足严格的环保标准,还具备出色的机械和电气特性。无论是机器人手臂还是包装机械,都能胜任。推荐在对电缆性能有高要求的工业环境中使用,Alpha Wire的专业技术支持也将为用户提供全面的支持和保障。

65805 SL005参数

参数
100.0' (30.5m)
零件状态 在售

65805 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65805 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65805 SL005 65805 SL005数据手册

65805 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 318.7836 ¥ 2693.7214
2+ $ 289.9584 ¥ 2450.1485
5+ $ 268.6635 ¥ 2270.2066
10+ $ 261.198 ¥ 2207.1231
25+ $ 248.7555 ¥ 2101.984
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2693.72
直接购买
加入购物车
