85815 BK002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104883
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 85815 BK002

85815 BK002概述

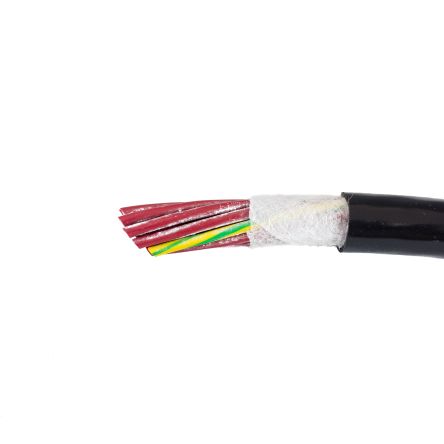

    Alpha Wire 85815 XTRAGUARD® 控制电缆技术手册

    1. 产品简介


    Alpha Wire 的85815 XTRAGUARD® 控制电缆是一款高性能的控制电缆,主要用于工业自动化、机器人、机械控制等领域。这款电缆采用多股裸铜导体,具备出色的柔韧性,适用于需要频繁弯曲和扭转的应用场景。其主要特点包括油电阻性和符合多种国际安全标准(如UL、CSA、VDE和CE),使其成为各种恶劣环境下的理想选择。

    2. 技术参数


    - 导体:15芯,每芯为7×15/38 AWG裸铜导体,直径约为0.052英寸。
    - 绝缘层:0.022英寸壁厚,聚氯乙烯(PVC)材质,具备耐油性。
    - 屏蔽层:REMY Tape,25%重叠。
    - 外护套:0.050英寸壁厚,聚氯乙烯(PVC)材质,油电阻性,黑色。
    - 尺寸:总直径约为0.577±0.031英寸。
    - 电气特性:
    - 额定电压:600 VRMS。
    - 电容:27 pF/英尺,标称值(1kHz时)。
    - 电感:0.19 μH/英尺,标称值。
    - 直流电阻:6.6 Ω/1000英尺,标称值(20℃时)。
    - 温度范围:
    - 静态:-40至90℃。
    - 动态:-5至90℃。
    - 弯曲半径:静态和动态均为8倍电缆直径。
    - 拉力强度:最大198磅。

    3. 产品特点和优势


    - 出色的柔韧性:15芯多股导体设计使得电缆在频繁弯曲和扭转时具有较长的使用寿命。
    - 耐油性:采用油电阻性材料制成的PVC外护套,能够在各种恶劣环境下保持稳定性能。
    - 多认证:通过UL、CSA、VDE和CE等多项认证,确保符合全球安全标准。
    - 环保合规:符合RoHS和REACH指令,不含任何有害物质,满足现代环保要求。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业自动化、机器人、机械控制等领域,例如在装配线、输送系统和机床中作为信号传输线缆。
    - 使用建议:在安装过程中,应避免电缆受到过度拉伸或扭曲,以免影响其使用寿命。定期检查电缆的外护套,确保无破损或磨损现象。

    5. 兼容性和支持


    - 兼容性:与其他常规电气设备兼容,可与多种控制器和传感器配套使用。
    - 技术支持:Alpha Wire提供全面的技术支持和维护服务,包括安装指导、故障排查和技术咨询等。客户可以通过电话或官方网站获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:电缆在使用过程中出现断裂现象。
    - 解决方案:检查电缆的弯曲半径是否符合规范,避免电缆受过度拉伸或扭曲。
    - 问题2:电缆在高温环境中性能下降。
    - 解决方案:确保电缆的工作温度在额定范围内(-40至90℃),并避免长时间暴露在极端温度下。
    - 问题3:电缆的拉力强度不足。
    - 解决方案:确保电缆安装时不受过大的拉力,可使用适当的固定装置进行保护。

    7. 总结和推荐


    Alpha Wire 85815 XTRAGUARD® 控制电缆凭借其出色的柔韧性和耐油性,在工业自动化和机械控制领域表现出色。其多认证和环保合规特性使其成为高端应用的理想选择。总体而言,这款电缆不仅性能优异,而且兼容性强,是值得推荐的产品。

85815 BK002参数

参数
500.0'(152.4m)
零件状态 在售

85815 BK002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85815 BK002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85815 BK002 85815 BK002数据手册

85815 BK002封装设计

查看详情并下载
Symbol
Footprint
3D Model
