5010/25C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 103571
供应商: 海外现货
标准整包数: 1

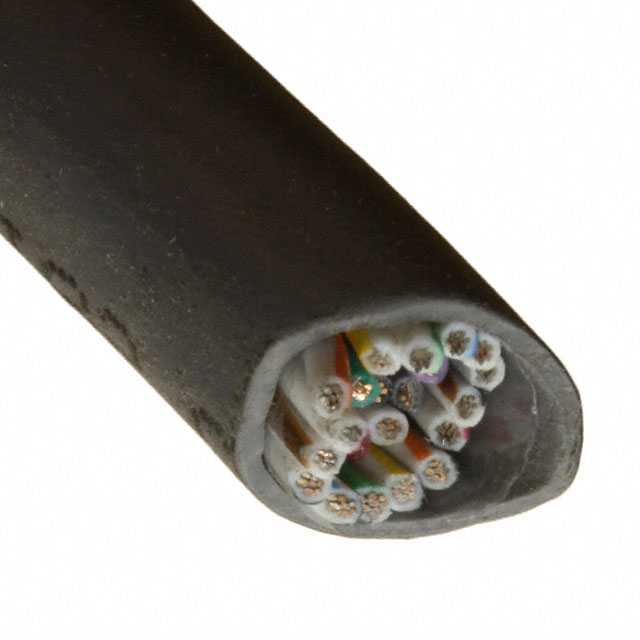

ALPHA WIRE 多芯线缆 5010/25C SL002

5010/25C SL002概述

    电子元器件技术手册:5010/25C电缆组件

    1. 产品简介


    5010/25C电缆组件是一款由Alpha Wire制造的高可靠性电缆组件,具有多根导体。该电缆组件主要应用于工业控制、机械设备、自动化系统等领域。通过其多股绞合导体结构,它能够有效抵抗机械磨损和电气干扰,确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 导体规格:
    - 导体直径: 0.030英寸(7/30 AWG锡镀铜)
    - 绝缘层厚度: 0.010英寸,标准PVC,半硬质,总外径0.050英寸
    - 绝缘材料:
    - PVC,半硬质
    - 导体到导体间的电容: 22.8 pF/英尺(1 kHz时)
    - 电感: 0.18 μH/英尺
    - 直流电阻: 16.4 Ω/1000英尺(20℃时)
    - 电压等级: 300 VRMS
    - 温度范围: -35°C至105°C
    - 弯曲半径: 10倍电缆直径
    - 拉伸强度: 最大137磅
    - 太阳光耐受性: 是

    3. 产品特点和优势


    - 高可靠性: 多股绞合导体设计提高了电缆的机械强度和电气稳定性。
    - 适用性强: 能够在广泛的温度范围内工作,适用于各种严苛的工业环境。
    - 环保: 无铅、无汞、无镉、无六价铬等有害物质,符合欧盟RoHS指令和中国RoHS标准。
    - 多样化颜色选择: 25个不同颜色编码的导体,方便识别和布线管理。

    4. 应用案例和使用建议


    - 应用场景:
    - 工业自动化系统
    - 机械设备控制
    - 汽车电子
    - 使用建议:
    - 在安装过程中要注意保持适当的弯曲半径,避免过紧弯曲导致损坏。
    - 避免长时间暴露在极端温度下,以防止绝缘层老化。

    5. 兼容性和支持


    - 兼容性:
    - 可与其他电气和电子设备配合使用,适用于多种标准(如UL、CSA、IEC等)。
    - 支持服务:
    - Alpha Wire提供详尽的技术文档和支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 导体间的电容过高导致信号衰减
    - 解决办法: 确保安装时导体之间有足够的间距,避免过度绞合。
    - 问题: 电缆在高温环境下表现不佳
    - 解决办法: 采用适当的散热措施,避免长时间处于高温环境。

    7. 总结和推荐


    5010/25C电缆组件以其卓越的机械性能和电气稳定性,在工业自动化、机械设备控制等领域展现出显著的优势。其广泛的颜色编码和多样化的应用标准使其成为复杂系统中的理想选择。鉴于其良好的环保性能和制造商提供的全方位支持服务,强烈推荐在需要高可靠性的项目中使用该产品。

5010/25C SL002参数

参数
500.0' (152.4m)
零件状态 在售

5010/25C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5010/25C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5010/25C SL002 5010/25C SL002数据手册

5010/25C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
