77124 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Modified Polyphenylene Ether 2Conductors 18AWG 5.58mm 600VAC Slate Modified Polyphenylene Ether 30.48m Spool
供应商型号: 4243361
供应商: element14
标准整包数: 1
ALPHA WIRE 多芯线缆 77124 SL005

77124 SL005概述


    产品简介

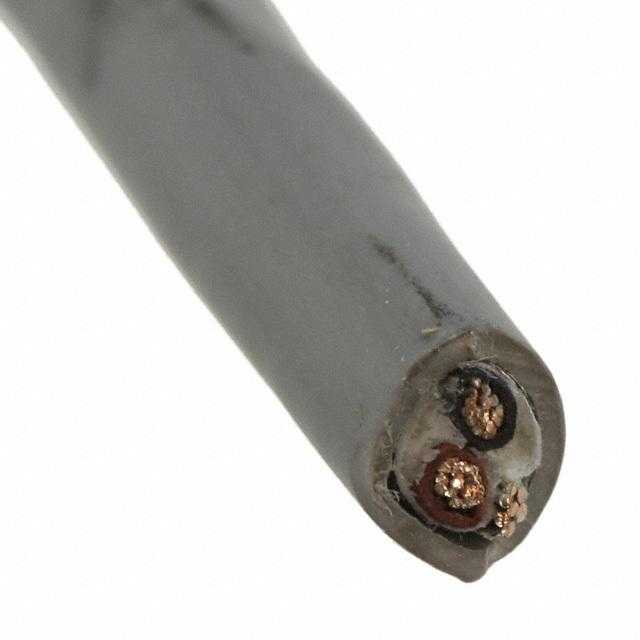

    Alpha Wire 77124 ECOCABLE® 高温电缆
    Alpha Wire 77124 ECOCABLE® 是一款专为工业和商业应用设计的高温电缆。它采用多芯结构,能够满足严苛的工作环境要求。该电缆具有优异的电气性能和机械强度,适用于机器人、自动化设备、机床等领域。其主要功能是传输电力和信号,在温度范围广且振动频繁的环境下依然能保持稳定的性能。

    技术参数


    - 电缆直径: 0.069 英寸(内径)
    - 绝缘层厚度: 0.012 英寸
    - 导体尺寸: 18 AWG(16/30 绞合铜丝)
    - 导体材料: 锡镀铜
    - 外护套材料: MPPE
    - 外护套壁厚: 0.032 英寸(最大 0.220 英寸)
    - 颜色: 灰色
    - 耐压等级: 600 V RMS
    - 温度范围: -50°C 至 105°C
    - 弯曲半径: 6 倍电缆直径
    - 拉力: 最大 34 磅
    - 电容: 32 pF/英尺 @ 1 kHz(导体对导体)
    - 接地电容: 58 pF/英尺 @ 1 kHz
    - 特征阻抗: 49 欧姆
    - 电感: 0.17 μH/英尺
    - 导体直流电阻: 7 欧姆/1000 英尺 @ 20°C
    - 屏蔽层直流电阻: 8.2 欧姆/1000 英尺 @ 20°C

    产品特点和优势


    Alpha Wire 77124 ECOCABLE® 具备以下特点和优势:
    - 高可靠性:通过了 UL 和 CSA 认证,符合多项国际标准。
    - 低电容:低电容设计减少了信号延迟,提高了传输效率。
    - 耐磨耐用:采用高强度材料制造,能够在恶劣环境中长期稳定运行。
    - 环保:无卤素材料,符合欧盟 RoHS 和 REACH 规定,减少环境污染。
    - 适用广泛:适用于各种工业自动化设备,特别是需要在高温和震动环境中工作的设备。

    应用案例和使用建议


    应用案例:这款电缆常用于工业机器人、数控机床和自动化生产线中,以确保电力和信号传输的稳定可靠。特别是在需要在高温、震动频繁的环境下工作的场合,该电缆表现出色。
    使用建议:
    - 在安装时,应注意保持电缆的弯曲半径,避免过度弯曲导致性能下降。
    - 定期检查电缆连接点,确保接触良好,减少接触不良的风险。
    - 使用过程中注意电缆的负载能力,避免超过其最大拉力限制。

    兼容性和支持


    - 兼容性:Alpha Wire 77124 ECOCABLE® 与多种设备和系统兼容,可广泛应用于不同类型的工业设备。
    - 支持和维护:Alpha Wire 提供全面的技术支持和服务,用户可以通过官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    - 问题:电缆在使用中出现断裂。
    - 解决方案:确保电缆安装时弯曲半径符合要求,避免电缆受到过大的拉伸力。
    - 问题:电缆在高温下性能下降。
    - 解决方案:使用符合温度要求的电缆,定期检查电缆的安装环境,确保其在规定的温度范围内运行。

    总结和推荐


    综上所述,Alpha Wire 77124 ECOCABLE® 是一款高度可靠、性能优异的高温电缆。它的高稳定性、低电容和广泛的适用性使其成为工业自动化领域的理想选择。如果你的应用环境需要高性能、高稳定性的电力和信号传输,强烈推荐使用这款电缆。

77124 SL005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

77124 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77124 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77124 SL005 77124 SL005数据手册

77124 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4757.38
10+ ¥ 4662.24
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4757.38
