79252 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

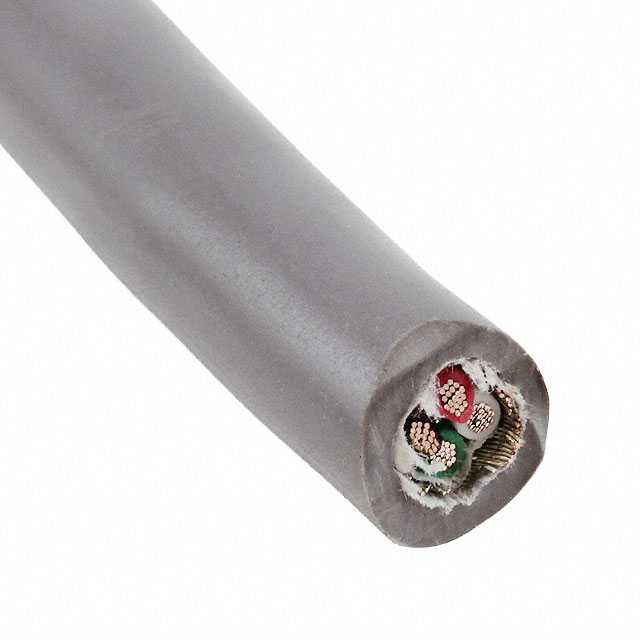

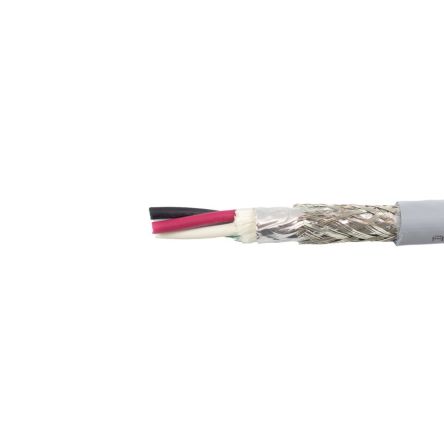

产品描述: Alpha Wire 4芯ECO控制电缆, EcoFlex系列, 0.28 mm², 30m, 屏蔽, 灰色MPPE护套
供应商型号: 7871938
供应商: 欧时
标准整包数: 31
ALPHA WIRE 多芯线缆 79252 SL005

79252 SL005概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为Alpha Wire的电缆型号79252,属于多芯屏蔽电缆。其主要功能是传输信号,广泛应用于工业自动化、机器控制、楼宇自动化等领域。此款电缆具有出色的电气性能和环境适应性,能够满足各种复杂环境下的需求。

    2. 技术参数


    - 结构组成
    - 导体:19/36规格的镀锡铜导线,直径为0.025英寸
    - 绝缘层:壁厚0.0095英寸,改性聚苯醚(Modified Polyphenylene Ether)材料
    - 芯线排列:由内到外的排列方式
    - 屏蔽层:铝/聚酯/铝(A/P/A)箔带,覆盖率为25%
    - 铜编织网:编织密度不低于70%
    - 外护套:壁厚0.035英寸,MPPE材质,颜色为石板色
    - 电气特性
    - 额定电压:600 VRMS
    - 电容:26 pF/ft(1 kHz时)
    - 接地电容:47 pF/ft(1 kHz时)
    - 电感:0.18 μH/ft
    - 导体直流电阻:24.2 Ω/1000 ft(20°C时)
    - 环境要求
    - 温度范围:静态下-40°C至105°C,动态下-5°C至105°C
    - 弯曲半径:静态6倍电缆直径,动态8倍电缆直径
    - 拉伸强度:最大拉力17.6磅

    3. 产品特点和优势


    - 高性能绝缘材料:采用改性聚苯醚材料作为绝缘层,提供优异的耐温性能和介电性能。
    - 高可靠性屏蔽:铝/聚酯/铝箔带和70%铜编织网双重屏蔽,有效减少电磁干扰,提高信号传输质量。
    - 环保材料:符合RoHS、REACH和CE标准,不含任何有害物质,绿色环保。
    - 耐老化性能:材料选择和制造工艺确保电缆在恶劣环境中长期稳定运行。

    4. 应用案例和使用建议


    - 应用场景:适用于工业控制、自动化设备、机器人技术等领域。
    - 使用建议:安装过程中避免过度弯曲和拉伸,以防止损坏绝缘层和屏蔽层。建议使用专用工具进行切割和剥皮操作,以保证电缆完整性。

    5. 兼容性和支持


    - 兼容性:符合UL AWM/STYLE 21819和CSA C(RU) AWM标准,适用于各种工业电气设备。
    - 技术支持:Alpha Wire提供详细的技术文档和支持服务,用户可以通过官方网站获取更多资料和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电缆在使用中出现信号传输不稳定的情况。
    - 解决方案:检查电缆连接是否牢固,确保所有接口接触良好;确认是否有外部电磁干扰源,并采取相应的屏蔽措施。

    - 问题2:电缆在高温环境下工作异常。
    - 解决方案:确认电缆的工作温度不超过额定范围;在极端条件下考虑增加散热措施或更换更高温等级的产品。

    7. 总结和推荐


    总结:Alpha Wire的电缆型号79252是一款高性能的多芯屏蔽电缆,具有优异的电气性能和环保特性。其独特的设计和材料选择使其在多种工业应用场景中表现出色。
    推荐:基于其卓越的性能和广泛的应用范围,我们强烈推荐此款电缆用于需要高可靠性和抗干扰性的工业自动化项目。

79252 SL005参数

参数
100.0' (30.5m)
安装方式 导线安装
零件状态 在售

79252 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

79252 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 79252 SL005 79252 SL005数据手册

79252 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6168.1615
库存: 31
起订量: 31 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6168.16
直接购买
加入购物车
