首页  >  产品百科  >  6309 SL001

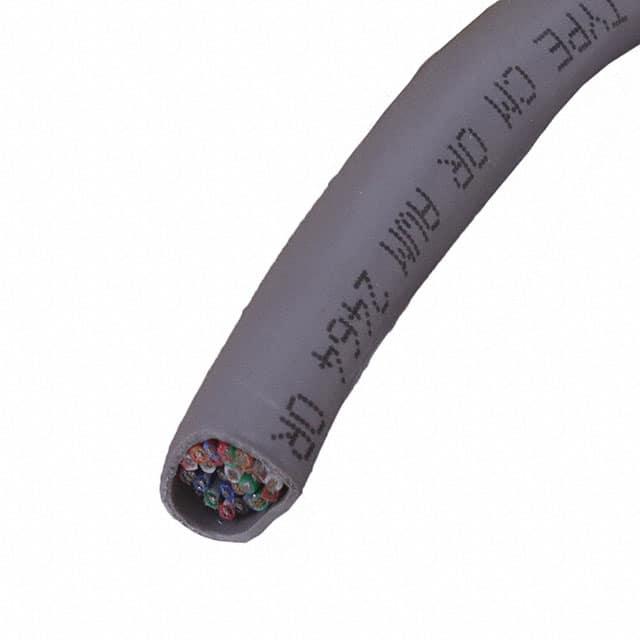

6309 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable 25Conductors 24AWG 8.91mm 300VAC Slate 304.8m Spool
供应商型号: 1872037
供应商: 海外现货
标准整包数: 305
ALPHA WIRE 多芯线缆 6309 SL001

6309 SL001概述

    Alpha Wire Part No. 6309 技术手册

    1. 产品简介


    Alpha Wire Part No. 6309 是一种高可靠性、高性能的多芯电缆组件,适用于广泛的工业和商业应用。该产品由25个独立导体组成,每根导体均采用24 AWG TC规格的镀锡铜线制成。其外径为0.351英寸(最大),并配有屏蔽层和半刚性PVC绝缘层。Part No. 6309广泛应用于工业自动化、机器控制、测试设备等领域。

    2. 技术参数


    - 导体规格:25根镀锡铜线,直径为0.024英寸,24 AWG TC。
    - 绝缘层:0.010英寸厚,半刚性PVC,直径为0.044英寸。
    - 护套层:0.032英寸厚PVC,直径为0.351英寸(最大)。
    - 屏蔽层:铝/聚酯薄膜带,重叠25%,箔面向外,带有一条24 AWG TC的排水线。
    - 电气特性:
    - 额定电压:300 VRMS
    - 每英尺电容:32 pF(1 kHz)
    - 每英尺接地电容:58 pF(1 kHz)
    - 每英尺电感:0.19 μH
    - 导体电阻:26 Ω/1000英尺(20°C)
    - 屏蔽电阻:13.4 Ω/1000英尺(20°C)
    - 机械特性:
    - 温度范围:-20°C至80°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:91磅
    - 认证标准:
    - UL AWM/STYLE 2464:80°C / 300 VRMS,CM 75°C,VW-1
    - CSA International C(UL) TYPE CMG:60°C,FT4
    - CE:符合欧盟低电压指令2006/95/EC

    3. 产品特点和优势


    - 多功能导体颜色编码:支持多种颜色组合,便于识别和布线。
    - 高可靠性屏蔽:铝/聚酯薄膜带提供有效的电磁干扰防护。
    - 优异的机械特性:弯曲半径小,适用于紧凑空间应用。
    - 环境友好:符合RoHS、REACH和加州65法规,无有害物质。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于信号传输和控制。
    - 机器人手臂:传输电源和通信信号。
    - 医疗设备:连接传感器和控制单元。
    使用建议:
    - 在安装过程中,确保电缆不被过度弯曲或拉伸,以避免损坏。
    - 由于电缆直径较大,建议使用适当的弯管工具来减少弯曲半径。
    - 在接头处使用适当的接线端子,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性:与各种工业控制系统和设备兼容,适用于不同的应用场合。
    - 支持:Alpha Wire 提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题1:电缆在高温环境下表现不佳。
    - 解决方案:确保使用环境温度不超过额定温度范围(-20°C至80°C)。

    - 问题2:信号传输质量差。
    - 解决方案:检查接头和接线端子的连接情况,确保没有松动或氧化。
    - 问题3:电缆受到外部电磁干扰。
    - 解决方案:确保正确的屏蔽层安装,并使用接地线进行有效接地。

    7. 总结和推荐


    综上所述,Alpha Wire Part No. 6309 是一款性能卓越、环境友好的多芯电缆组件。其独特的导体颜色编码和高可靠性屏蔽使其在工业自动化和医疗设备等应用中表现出色。此外,它符合多项国际标准,确保了其在不同环境下的可靠性和安全性。因此,强烈推荐使用此产品。

6309 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6309 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6309 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6309 SL001 6309 SL001数据手册

6309 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
305+ ¥ 59.5055
库存: 0
起订量: 305 增量: 0
交货地:
最小起订量为:305
合计: ¥ 0
