85034 BK001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105194
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 85034 BK001

85034 BK001概述

    Alpha Wire 85034 控制电缆技术手册

    1. 产品简介

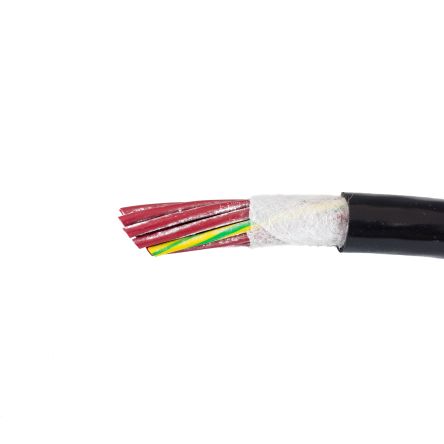

    Alpha Wire 85034 是一种连续柔性控制电缆,专为动态和静态环境下使用而设计。该电缆适用于工业自动化系统、机器人和精密机械等需要高度可靠和稳定的信号传输的应用场合。由34根独立的20号AWG裸铜导体组成,外覆PVC绝缘层和黑色油封保护外套,确保了其优异的电气性能和物理耐久性。

    2. 技术参数


    - 导体:34芯,每芯20 AWG裸铜导体,直径0.040英寸
    - 绝缘层:厚度0.022英寸的PVC材料
    - 外径:0.746英寸(±0.042英寸)
    - 护套:黑色PVC材料,厚度0.065英寸,耐油
    - 弯曲半径:静态条件下8倍电缆直径,动态条件下同样8倍电缆直径
    - 电压等级:600 VRMS
    - 电容:24.7 pF/英尺(@1kHz)
    - 电感:0.2 μH/英尺
    - 直流电阻:每1000英尺11.1 Ω(@20°C)
    - 温度范围:静态条件下-40至90°C,动态条件下-5至90°C
    - 认证标准:UL AWM 2587,CSA C(RU) AWM I/II A/B,VDE 0472,CE Low Voltage Directive 2014/35/EC,RoHS 2011/65/EU 和 RoHS 2015/863/EU

    3. 产品特点和优势


    - 高柔韧性:采用独特的双层结构设计,确保在反复弯曲和扭转时仍能保持良好的电气性能。
    - 出色的抗拉强度:最大拉力可达269磅,适用于高负载环境。
    - 环保材料:符合RoHS和REACH标准,无有害物质,保证了产品的环保属性。
    - 多功能应用:适用于多种工业环境,尤其是动态运动频繁的场合。

    4. 应用案例和使用建议


    - 工业自动化:应用于自动化生产线上的传感器和执行器连接,确保数据稳定传输。
    - 机器人技术:作为关节部分的内部布线,提高机器人的灵活性和耐用性。
    - 精密机械:适用于需要高精度信号传输的精密仪器设备,如医疗器械和实验室设备。
    使用建议:
    - 确保安装时弯曲半径符合规范,以避免损坏。
    - 定期检查电缆护套,确保没有损伤或磨损。
    - 在油污环境中使用时,应注意清洁和防护。

    5. 兼容性和支持


    - 兼容性:与市场上大多数工业控制系统和机器人平台兼容。
    - 支持服务:Alpha Wire提供全方位的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题:电缆在使用过程中出现断裂。
    解决方法:检查安装过程中的弯曲半径是否过小,确保达到最小要求。
    - 问题:电气性能下降。
    解决方法:检查电缆是否有损伤,特别是在有油污或高温环境下使用时。

    7. 总结和推荐


    综上所述,Alpha Wire 85034 控制电缆凭借其出色的柔韧性、高强度和环保材料,在工业自动化、机器人技术和精密机械等领域具有广泛的应用前景。强烈推荐在需要高可靠性、高柔韧性的环境中使用。 Alpha Wire 也提供了全面的技术支持,确保用户的设备能够长期稳定运行。

85034 BK001参数

参数
1000.0' (304.8m)
零件状态 在售

85034 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85034 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85034 BK001 85034 BK001数据手册

85034 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
