5299C SL199

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 5299C SL199
供应商: 国内现货
标准整包数: 1000

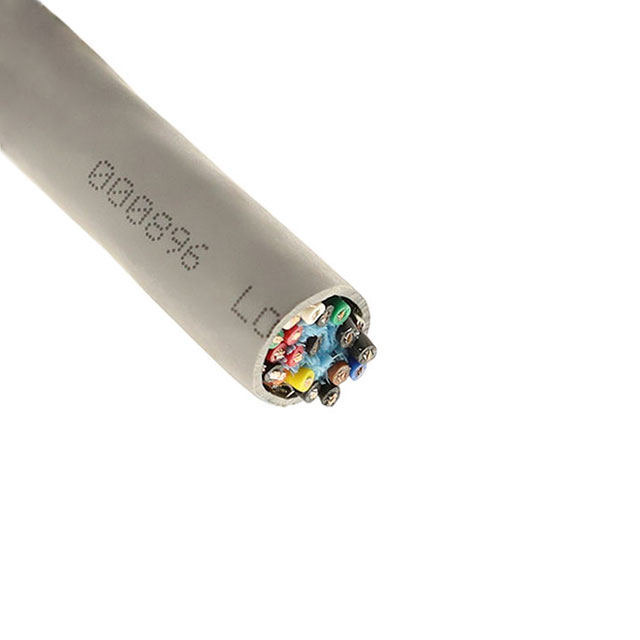

ALPHA WIRE 多芯线缆 5299C SL199

5299C SL199概述

    Alpha Wire 5299C 技术手册

    1. 产品简介


    Alpha Wire 5299C 是一款多芯屏蔽电缆,适用于多种工业和商业应用。这款电缆具有双绞线结构,主要用于信号传输、数据通信和控制系统的连接。它特别适合于对电磁干扰敏感的应用场合,例如自动化控制系统、计算机网络、医疗设备和实验室仪器。

    2. 技术参数


    - 直径(英寸):
    - 导体:0.038 英寸
    - 绝缘层:0.016 英寸
    - 外护套:0.032 英寸(标准)

    - 颜色代码:
    - 导体颜色:黑色、红色、白色、绿色、黄色、蓝色、橙色、棕色
    - 屏蔽层:铝箔/镀锡铜丝编织

    - 额定电压: 300 V RMS

    - 电气特性:
    - 额定温度范围:-30°C 至 105°C
    - 弯曲半径:10 倍电缆直径
    - 最大拉力:175 磅
    - 相互电容:32 pF/英尺(1 kHz)
    - 接地电容:58 pF/英尺(1 kHz)
    - 特性阻抗:70 欧姆
    - 电感:0.19 μH/英尺
    - 导体电阻:10.4 欧姆/1000 英尺(20°C)
    - 屏蔽层电阻:1.66 欧姆/1000 英尺(20°C)
    - 认证与规范:
    - UL 认证(型号 1569/21894)
    - CSA International 认证(型号 CMG)
    - IEC/EN 60332-1 和 EN 60332-2 燃烧行为标准
    - 符合欧盟低电压指令 2006/95/EC
    - RoHS 2011/65/EU 和 REACH 规范


    3. 产品特点和优势


    - 双绞线设计: 双绞线结构能够有效减少外部电磁干扰,提高信号传输质量。
    - 多颜色选择: 丰富的颜色编码使得电缆易于区分和管理,提高安装和维护效率。
    - 高可靠性: 具有优异的机械和电气性能,适用于严苛的工作环境。
    - 环境友好: 符合 RoHS 和 REACH 规范,不含有害物质。

    4. 应用案例和使用建议


    - 应用案例:
    - 自动化控制系统: 在工厂自动化系统中,5299C 电缆用于传感器和执行器之间的信号传输。
    - 计算机网络: 在局域网(LAN)中,可以作为可靠的传输介质。
    - 医疗设备: 在医疗设备中,用于安全传输重要的生理参数。

    - 使用建议:
    - 正确布线: 在安装过程中要避免过度弯曲或扭曲,确保弯曲半径符合要求。
    - 防潮处理: 在潮湿环境中使用时,应采取适当的防水措施。
    - 定期检查: 定期检查电缆的物理完整性,及时更换损坏的部分。

    5. 兼容性和支持


    - 兼容性: 5299C 电缆适用于大多数工业标准设备和连接器。
    - 技术支持: Alpha Wire 提供详尽的技术文档和客户支持服务,包括安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 电缆出现信号衰减怎么办?
    - 解决方案: 检查电缆的弯曲半径和接头连接情况,避免弯曲半径过小和接头接触不良。
    - 问题2: 电缆表面损坏如何修复?
    - 解决方案: 对损坏部分进行修补,必要时更换整段电缆。

    7. 总结和推荐


    综上所述,Alpha Wire 5299C 多芯屏蔽电缆是一款高性能的产品,具有良好的电磁干扰防护能力和广泛的适用性。无论是工业自动化还是计算机网络,都能发挥重要作用。强烈推荐在需要稳定可靠信号传输的环境中使用此款电缆。

5299C SL199参数

参数
零件状态 在售

5299C SL199厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5299C SL199数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5299C SL199 5299C SL199数据手册

5299C SL199封装设计

查看详情并下载
Symbol
Footprint
3D Model
