45096 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

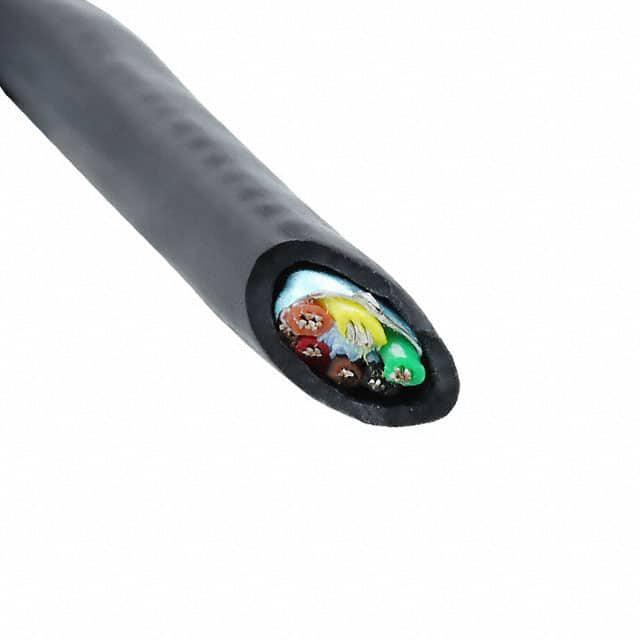

产品描述: 阿尔法电线 6芯控制电缆, Xtra-Guard 4系列, 0.23 mm², 30m, 屏蔽, 黑色TPE护套
供应商型号: 2504648
供应商: element14
标准整包数: 1

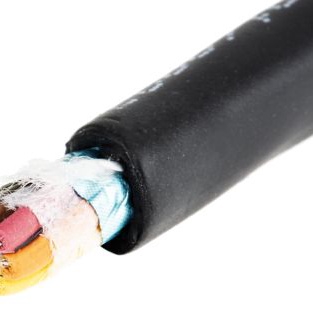

ALPHA WIRE 多芯线缆 45096 BK005

45096 BK005概述

    电子元器件产品技术手册

    产品简介


    本文档介绍的是由Alpha Wire公司生产的电子元器件产品,型号为45096。该产品是一种电缆组件,主要应用于工业控制、仪器仪表等领域。其核心组成部分包括导体、绝缘层、屏蔽层及护套层,具备出色的电气性能和机械性能,能够适应恶劣的工作环境。

    技术参数


    以下列出了产品的关键技术和性能参数:
    | 参数 | 规格 |

    | 导体规格 | 24 AWG(7/32)镀锡铜 |
    | 绝缘层厚度 | 0.016英寸(公称值),材料为热塑性弹性体(TPE) |
    | 屏蔽层 | 铝/聚酯箔,带25%的最小重叠 |
    | 护套层厚度 | 0.042英寸(公称值),材料为热塑性弹性体(TPE) |
    | 工作温度范围 | -50°C至125°C |
    | 弯曲半径 | 电缆直径的10倍 |
    | 拉伸强度 | 最大24.6磅 |
    | 电压等级 | 300 V RMS |
    | 电容 | 18.1 pF/英尺(@ 1kHz,公称值) |
    | 接地电容 | 33 pF/英尺(@ 1kHz,公称值) |
    | 电感 | 0.22 μH/英尺(公称值) |
    | 导体直流电阻 | 26 Ω/1000英尺(@ 20°C,公称值) |
    | 屏蔽层直流电阻 | 15.9 Ω/1000英尺(@ 20°C,公称值) |

    产品特点和优势


    该产品具有以下独特的功能和优势:
    1. 优异的电气性能:产品能够在极端环境下保持稳定的电气特性,如高温、低温和高湿度环境。
    2. 坚固耐用:抗拉强度高,弯曲半径小,能够适应各种安装条件。
    3. 环保合规:符合RoHS和REACH标准,适用于欧盟及其他地区的产品要求。
    4. 多种颜色选择:提供多种颜色选项以满足不同应用需求。

    应用案例和使用建议


    该产品广泛应用于自动化控制系统、机器人技术、医疗设备及其它需要高可靠性连接的应用场景。在实际使用中,可以考虑以下几点建议:
    1. 布线规划:确保布线时有足够的弯曲半径,避免导线损坏。
    2. 防护措施:使用适当的防护措施来防止电磁干扰和其他外部影响。
    3. 环境考量:根据具体工作环境选择合适的颜色和标识。

    兼容性和支持


    产品具有良好的兼容性,可以与其他常见的电子元件和设备无缝对接。Alpha Wire公司提供全面的技术支持,包括安装指导、故障排查等,以确保用户获得最佳的使用体验。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 拉伸过度导致断裂:
    - 解决方案:确保在布线过程中遵守规定的弯曲半径,避免过大的拉伸力。

    2. 导线损坏:
    - 解决方案:检查是否有尖锐物体或腐蚀物质对导线造成损害,及时采取防护措施。

    总结和推荐


    综上所述,Alpha Wire公司的45096型电缆组件是一款性能优越、可靠稳定的产品。它不仅在电气性能和机械强度方面表现出色,还通过严格的环保认证,适合在各种复杂环境中使用。强烈推荐该产品用于需要高可靠性的工业和医疗设备中。

45096 BK005参数

参数
100.0' (30.5m)
零件状态 在售

45096 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

45096 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 45096 BK005 45096 BK005数据手册

45096 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
