6224C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi Conductor Cables
供应商型号: 2775265
供应商: 海外现货
标准整包数: 152
ALPHA WIRE 多芯线缆 6224C SL002

6224C SL002概述


    产品简介

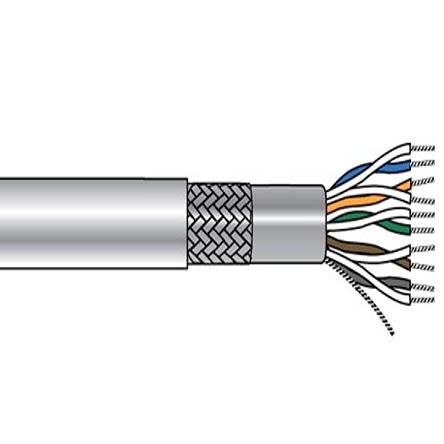

    产品名称:Alpha Wire 6224C屏蔽电缆
    Alpha Wire 6224C是一款高性能的屏蔽电缆,专为计算机和其他电子设备中的低电压信号传输而设计。该电缆采用四对双绞线结构,每对导线均经过精确的扭绞处理,以确保信号传输的稳定性和抗干扰能力。该电缆具备良好的电气特性和物理特性,适用于各种工业控制、自动化系统以及办公自动化等领域。

    技术参数


    基本构造
    - 导体:24 AWG(美国线规)镀锡铜
    - 绝缘层:聚乙烯泡沫,壁厚0.0125英寸,总直径0.049英寸
    - 扭绞率:每英尺9.6次扭绞
    - 屏蔽层:铝/聚酯薄膜,覆盖率为25%,内含一根24 AWG镀锡铜排水线
    - 铠装编织层:镀锡铜编织,覆盖率至少65%
    - 外护套:PVC材质,壁厚0.035英寸,颜色为SLATE色
    电气特性
    - 工作温度范围:-20°C至+80°C
    - 弯曲半径:电缆直径的10倍
    - 电压等级:300 Vrms
    - 特性阻抗:100 Ω
    - 相互电容:12.5 pF/英尺(1kHz时)
    - 接地电容:22 pF/英尺(1kHz时)
    - 传播速度:78%光速
    - 导体电阻:24 Ω/1000英尺(20°C时)

    产品特点和优势


    1. 高抗干扰性:通过双绞线结构和屏蔽层的设计,能够有效抵抗电磁干扰和射频干扰。
    2. 宽温度范围:能够在极端温度条件下稳定工作,适应性强。
    3. 优秀的机械性能:具有较高的拉伸强度,弯曲半径小,便于布线和安装。
    4. 环保合规性:符合RoHS、REACH、CE等多重环保标准,确保无毒、安全。

    应用案例和使用建议


    应用案例:此款电缆广泛应用于工业控制系统、自动化生产线、楼宇自动化系统以及办公自动化设备中。特别是在需要长距离传输且对信号稳定性要求高的场合下表现尤为出色。
    使用建议:
    - 在进行电缆布线时,尽量避免电缆过度扭曲或弯折,以防损坏内部结构。
    - 安装时应注意电缆的屏蔽层与接地系统连接良好,确保屏蔽效果。
    - 在特殊环境下(如高温、高湿度)使用时,建议进行额外防护措施,如增加防水套管。

    兼容性和支持


    该产品与其他同类电子元器件兼容性良好,可方便地与其他电缆及连接器配合使用。制造商Alpha Wire提供了全面的技术支持和服务保障,包括详细的安装指南、维护手册以及在线咨询服务,以帮助用户更好地利用这款产品。

    常见问题与解决方案


    问题1:如何正确安装屏蔽电缆?
    - 解决方案:确保电缆屏蔽层与接地点充分接触,安装过程中避免破坏绝缘层。
    问题2:如何检查电缆的导体电阻是否正常?
    - 解决方案:使用万用表测量导体电阻值,应符合技术手册中的规格要求。

    总结和推荐


    总结:Alpha Wire 6224C屏蔽电缆凭借其出色的抗干扰性能、宽泛的工作温度范围以及优良的机械性能,在工业自动化和办公自动化领域表现出色。它不仅满足多种环保标准,还提供良好的技术支持和服务保障。
    推荐:鉴于其优异的产品性能和广泛应用场景,强烈推荐在需要高可靠性、抗干扰能力和环保标准的项目中选用Alpha Wire 6224C屏蔽电缆。

6224C SL002参数

参数
500.0' (152.4m)
零件状态 在售

6224C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6224C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6224C SL002 6224C SL002数据手册

6224C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
