86402CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 86402CYSL002-500-ND
供应商: Digi-Key
标准整包数: 1

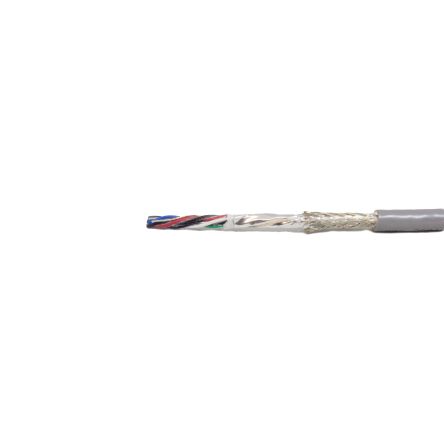

ALPHA WIRE 多芯线缆 86402CY SL002

86402CY SL002概述


    产品简介


    Alpha Wire公司的86402CY是一款专为高性能应用设计的数据电缆。该电缆具备卓越的连续柔性,适用于工业自动化、机器人、医疗器械及数据通信等多个领域。主要由两对绞合线组成,每对包含一对双绞铜导体,提供稳定的信号传输和屏蔽效果。

    技术参数


    - 导体规格:28 AWG(7/36)镀锡铜,直径0.015英寸。
    - 绝缘层:0.010英寸壁厚的聚氯乙烯(PVC),半刚性。
    - 绞合线:绞合密度最小为12.0转/英尺。
    - 电缆外径:0.035英寸。
    - 护套:0.040英寸壁厚的PVC,颜色为石板灰(SLATE)。
    - 电压额定值:300 VRMS。
    - 温度范围:静态条件下为-10至105°C,动态条件下为+5至105°C。
    - 弯曲半径:静态条件下为10倍电缆直径,动态条件下为15倍电缆直径。
    - 重量拉力:最大为11.6磅。
    - 电容特性:
    - 相互电容:21.8 pF/英尺(1 kHz时)。
    - 接地电容:39 pF/英尺(1 kHz时)。
    - 阻抗:82Ω。
    - 电感:0.22 μH/英尺(标称值)。
    - 直流电阻:67 Ω/1000英尺(20°C时)。
    - 护套电阻:4.4 Ω/1000英尺(20°C时)。
    - 认证:
    - UL:AWM STYLE 10002、AWM STYLE 2661、AWM STYLE 21894、SUN RES、CMG、CM。
    - CSA:AWM I/II A/B、FT4。
    - CE:符合欧盟低电压指令2014/35/EU和RoHS指令。

    产品特点和优势


    这款电缆的优势在于其高柔性、长寿命和优异的电气性能。独特的双绞结构和铝/聚酯复合屏蔽层能有效降低干扰,确保信号的稳定传输。此外,86402CY通过了多项国际认证,符合RoHS和REACH标准,适用于各种严苛的工业环境。

    应用案例和使用建议


    该电缆广泛应用于工业自动化系统、机器人控制和医疗器械中。例如,在机器人手臂上安装传感器时,使用该电缆可以确保信号传输的可靠性,避免因机械运动导致的信号干扰。为了更好地利用该电缆,建议:
    - 在选择电缆长度时,考虑适当的弯曲半径以防止过度弯曲损坏。
    - 定期检查电缆连接点,确保良好的电气接触。
    - 采用合适的安装工具和方法,以减少安装过程中对电缆的损伤。

    兼容性和支持


    86402CY电缆与其他标准组件具有良好的兼容性,适用于多种工业设备和系统。Alpha Wire公司提供了详细的技术支持文档和售后服务,确保用户能够获得及时的技术支持和产品维护服务。

    常见问题与解决方案


    - 问题:如何正确选择电缆长度?
    - 解答:选择电缆长度时应考虑机械运动的幅度和最小弯曲半径。通常情况下,建议留有一定的余量以适应可能的调整需求。

    - 问题:电缆在高温环境下工作是否会影响性能?
    - 解答:该电缆的工作温度范围为-10至105°C(静态),+5至105°C(动态)。在规定温度范围内,电缆性能稳定,无需担心高温影响。

    - 问题:如何判断电缆是否受到物理损伤?
    - 解答:定期检查电缆外观是否有破损、裂纹或明显的磨损。若发现任何异常情况,应及时更换新的电缆以避免故障。

    总结和推荐


    综上所述,Alpha Wire公司的86402CY电缆是一款适用于多种工业应用的高性能数据电缆。其卓越的柔韧性、可靠的电气性能和广泛的适用性使其在市场上具有很强的竞争优势。对于需要稳定信号传输且在复杂环境中工作的应用场合,强烈推荐使用这款电缆。

86402CY SL002参数

参数
500.0' (152.4m)
零件状态 在售

86402CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86402CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86402CY SL002 86402CY SL002数据手册

86402CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1088.3288 ¥ 9019.5249
2+ $ 1027.5304 ¥ 8515.6582
5+ $ 1006.6638 ¥ 8342.7266
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9019.52
