5384C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104928
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5384C SL001

5384C SL001概述


    产品简介


    产品类型: 电缆

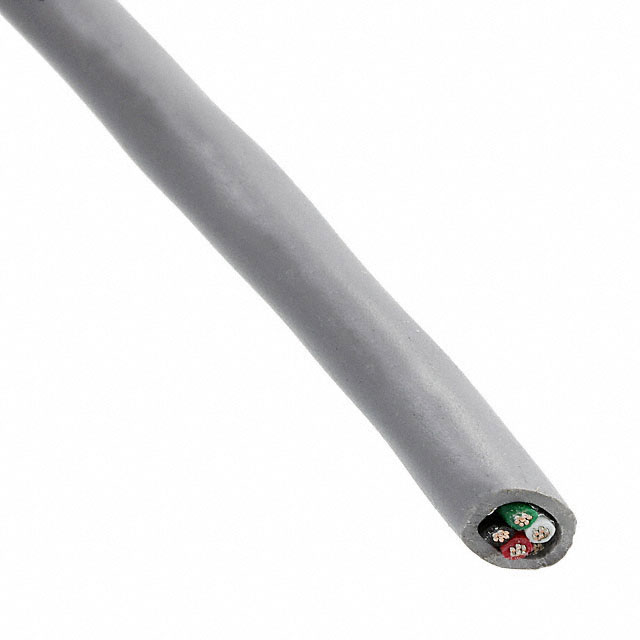

    主要功能: 本产品是一款多芯屏蔽电缆,由四根18 AWG(16/30)绞合镀锡铜导体组成。电缆具有高抗干扰能力,适用于工业自动化、机器人控制、医疗设备、通信系统等需要抗电磁干扰的应用场合。
    应用领域: 本产品适用于多种工业及商业应用,如工业控制系统、机器人、通信设备、医疗仪器等。

    技术参数


    - 导体: 18 AWG(16/30)绞合镀锡铜导体
    - 绝缘层: PVC,壁厚0.016英寸
    - 外径: 0.079英寸
    - 护套: PVC,壁厚0.032英寸,颜色可选
    - 屏蔽: 铝/聚酯薄膜箔,重叠25%
    - 编织层: 镀锡铜编织线
    - 电压等级: 300 VRMS
    - 温度范围: -30°C至105°C
    - 最小扭转率: 5.3次/英尺
    - 弯曲半径: 10倍电缆直径
    - 额定拉力: 63磅(最大)
    - 容性: 导体对导体45 pF/英尺
    - 电感: 0.18 μH/英尺
    - 电阻: 导体电阻7 Ω/1000英尺
    - 包装方式:
    - 1000英尺:12 x 12 x 3.5英寸
    - 500英尺:12 x 6 x 3.5英寸
    - 100英尺:12 x 4.5 x 3.5英寸
    - 散装(按需定制)

    产品特点和优势


    - 高抗干扰能力: 配备铝/聚酯薄膜箔屏蔽层和镀锡铜编织线,有效防止电磁干扰。
    - 广泛的温度适应性: 工作温度范围为-30°C到105°C,适合各种严苛环境。
    - 卓越的机械强度: 最大拉力达到63磅,适合工业应用中的高压环境。
    - 兼容多种标准: 通过UL、CSA、IEC等多重认证,符合国际标准。
    - 环保材料: 不含RoHS所限制的有害物质,适用于各种环保要求高的场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在工业生产线上用于信号传输,确保数据传输稳定可靠。
    - 医疗设备: 在医疗器械中用于高精度信号传输,确保设备运行稳定。
    - 通信系统: 适用于通信设备中的数据传输,提高信号传输质量。
    使用建议:
    - 安装注意事项: 安装时应避免过度弯曲和受力,以免损坏内部结构。
    - 环境因素考虑: 使用前应检查周围环境是否有强电磁场,以保证正常工作。

    兼容性和支持


    - 兼容性: 本产品与其他标准设备具有良好的兼容性,广泛应用于工业自动化、机器人控制等领域。
    - 技术支持: Alpha Wire提供全面的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题: 导体电阻过高导致信号衰减。
    - 解决方案: 检查连接处是否有氧化或腐蚀现象,确保导体接触良好。
    - 问题: 屏蔽效果不佳,出现电磁干扰。
    - 解决方案: 确保屏蔽层完好无损,必要时更换新的电缆。
    - 问题: 弯曲半径不够导致电缆损坏。
    - 解决方案: 安装时严格按照推荐的弯曲半径操作,避免过紧或过松的弯折。

    总结和推荐


    综合评估:
    Alpha Wire 5384C 多芯屏蔽电缆凭借其优良的抗干扰能力、广泛的温度适应性和出色的机械强度,在工业自动化、医疗设备等领域具有显著的优势。通过UL、CSA、IEC等多项认证,该产品在安全性和可靠性方面均表现优异。我们强烈推荐这款产品用于各类需要高性能信号传输的应用场合。

5384C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5384C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5384C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5384C SL001 5384C SL001数据手册

5384C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
