6227C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Twisted Pair Cable 14Conductors 24AWG 9.22mm 300VAC Slate 304.8m Spool
供应商型号: 1872026
供应商: 海外现货
标准整包数: 305
ALPHA WIRE 多芯线缆 6227C SL001

6227C SL001概述


    产品简介

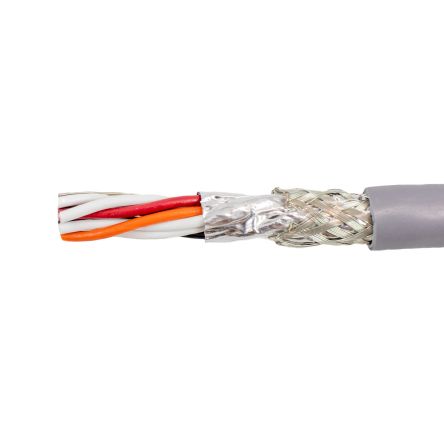

    本手册描述的是型号为6227C的屏蔽双绞线电缆(Shielded Twisted Pair Cable)。它是一种专用于计算机网络和其他低电压应用场合的电缆,具有优异的电气性能和机械强度。该电缆采用24 AWG镀锡铜导体,并配以聚乙烯泡沫绝缘层和聚氯乙烯(PVC)护套。独特的结构设计确保了信号传输的稳定性和可靠性,广泛应用于工业自动化、楼宇布线、医疗设备等领域。

    技术参数


    | 参数 | 值 |

    | 导体直径(AWG) | 24 |
    | 绝缘层厚度 | 0.0125英寸 |
    | 外径(护套) | 0.341英寸(最大值:0.363英寸) |
    | 工作温度范围 | -20°C 至 80°C |
    | 弯曲半径 | 10倍电缆直径 |
    | 额定电压 | 300 VRMS |
    | 特性阻抗 | 100 Ω |
    | 相互电容 | 12.5 pF/英尺 @ 1 kHz |
    | 接地电容 | 22 pF/英尺 @ 1 kHz |
    | 传播速度 | 78% |
    | 最大拉力 | 58磅 |

    产品特点和优势


    - 高稳定性:采用镀锡铜导体和泡沫聚乙烯绝缘层,减少信号衰减和干扰,确保稳定的信号传输。
    - 防护能力强:铝/聚酯薄膜屏蔽层和镀锡铜编织网,有效屏蔽电磁干扰,保证系统稳定运行。
    - 高耐温性:能够在-20°C至80°C的温度范围内稳定工作,适用于各种恶劣环境。
    - 环保材料:符合RoHS、REACH等环保标准,不含有害物质,保证使用安全。

    应用案例和使用建议


    该电缆非常适合在工业自动化系统中作为传感器、控制器之间的连接线,尤其是在需要高可靠性和低噪声环境的应用场景。在安装过程中,应注意电缆的弯曲半径不能小于10倍电缆直径,以防止损坏内部结构。此外,在选择电缆长度时,应考虑到信号传输距离的要求,以避免因过长的线路而产生的信号衰减。

    兼容性和支持


    该电缆与大多数计算机网络设备和控制系统的兼容性良好,可以无缝集成到现有的系统架构中。制造商提供了详细的技术文档和用户手册,对于任何技术问题和维护需求,均可通过电话或邮件联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 问题:电缆在弯折后出现断裂。
    - 解决方案:确保弯折半径不低于10倍电缆直径,尽量避免过度弯折。

    2. 问题:信号传输不稳定。
    - 解决方案:检查连接点是否松动,确认电缆两端接地良好。必要时可增加滤波器来降低干扰。

    3. 问题:电缆的使用寿命短。
    - 解决方案:在设计安装路径时避免经过高温或潮湿区域,选择合适的敷设方式,如采用桥架或管路保护。

    总结和推荐


    6227C型屏蔽双绞线电缆凭借其出色的电气性能和坚固耐用的设计,在工业自动化领域有着广泛的适用性。它不仅符合多项国际环保标准,而且在安装和维护方面也相对简便。因此,我们强烈推荐在需要高可靠性通信的环境中使用此款电缆。

6227C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6227C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6227C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6227C SL001 6227C SL001数据手册

6227C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
