45464 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

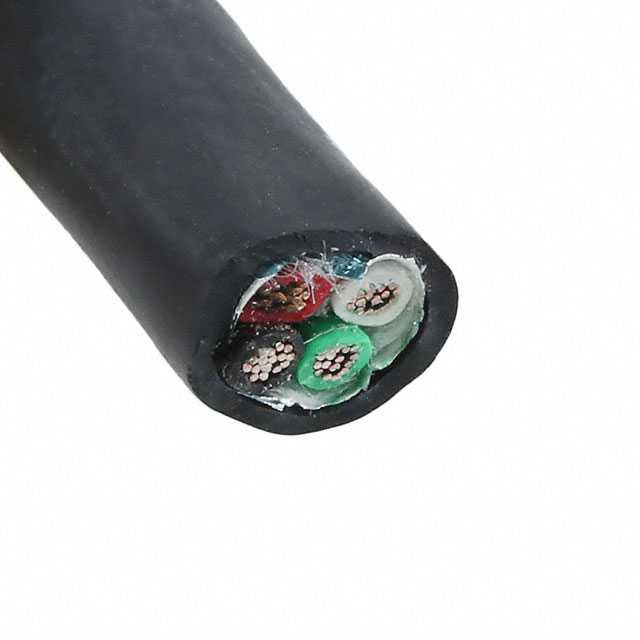

产品描述: Alpha Wire 4芯控制电缆, Xtra-Guard 4系列, 0.56 mm², 30m, 屏蔽, 黑色TPE护套
供应商型号: 8840761
供应商: 海外现货
标准整包数: 30
ALPHA WIRE 多芯线缆 45464 BK005

45464 BK005概述

    电子元器件技术手册:Alpha Wire 45464

    产品简介


    Alpha Wire 45464是一款高性能电缆,适用于多种工业应用。其主要由四芯导线组成,每根导线采用镀锡铜材料制成。该电缆具有优异的电气性能和机械性能,特别适合在恶劣环境中使用,如需要耐阳光、抗拉强度和耐温性的场合。其广泛应用于自动化设备、机械设备、仪器仪表等领域。

    技术参数


    以下是Alpha Wire 45464的技术规格:
    - 电缆构造
    - 导体:20(7/28)AWG镀锡铜
    - 绝缘层:0.016英寸厚(名义值)TPE
    - 屏蔽层:铝/聚酯膜,25%重叠,面向内
    - 排流线:20(7/28)AWG镀锡铜
    - 护套:0.045英寸厚(名义值)TPE
    - 颜色编码
    - 导线颜色:黑色、红色、白色、绿色
    - 技术规格
    - 温度范围:-50至125°C
    - 弯曲半径:电缆直径的10倍
    - 拉力强度:最大44磅
    - 额定电压:300 VRMS
    - 电容:每英尺22.6 pF(1 kHz时,导体到导体)
    - 接地电容:每英尺41 pF(1 kHz时)
    - 电感:每英尺0.19 μH(名义值)
    - 导体直流电阻:每1000英尺10.2 Ω(20°C时)
    - 排流线直流电阻:每1000英尺8.2 Ω(20°C时)

    产品特点和优势


    Alpha Wire 45464具有多项独特的优势:
    - 高耐温性:能在-50至125°C的极端温度范围内正常工作,确保在各种恶劣环境下稳定运行。
    - 卓越的耐阳光性:即使在长时间暴露于阳光下也能保持良好的性能。
    - 高拉力强度:最高可达44磅的拉力强度,使其适用于需要高强度的应用场景。
    - 优秀的屏蔽性能:采用铝/聚酯膜屏蔽层,能有效减少电磁干扰。
    - 环保材料:符合欧盟RoHS指令和中国RoHS标准,无有害物质。

    应用案例和使用建议


    Alpha Wire 45464广泛应用于各种自动化设备、机械设备和仪器仪表。例如,在自动化工厂中用于连接传感器和控制装置,在医疗设备中用于信号传输。使用建议如下:
    - 在安装过程中,要确保弯曲半径不小于电缆直径的10倍,以避免损坏电缆。
    - 定期检查电缆是否有破损或老化现象,及时更换以保证系统的稳定运行。
    - 在高温环境下使用时,要注意监测电缆的工作温度,确保不超过额定范围。

    兼容性和支持


    Alpha Wire 45464兼容多种标准和认证,如UL AWM/STYLE 20237/21918、CSA International C(RU) AWM I/II A/B FT1、Pennsylvania Bureau of Mine Safety Approved等。Alpha Wire公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:电缆在低温环境下无法正常工作
    - 解决方法:确保电缆的工作温度在-50至125°C之间,如果低于此范围,可以考虑使用保温措施。
    - 问题2:电缆拉力不足导致断裂
    - 解决方法:使用时避免施加超过44磅的拉力,确保安装时固定牢固。
    - 问题3:屏蔽效果不佳导致信号干扰
    - 解决方法:检查电缆的屏蔽层是否完好,必要时进行更换或加固屏蔽层。

    总结和推荐


    Alpha Wire 45464凭借其出色的耐温性、耐阳光性和高拉力强度,在工业应用中表现出色。其环保特性和多种认证标准使其成为市场上备受青睐的产品。我们强烈推荐使用Alpha Wire 45464来满足您对高质量电缆的需求。无论是用于自动化设备还是医疗设备,该产品都能提供可靠的性能和长期稳定的使用体验。

45464 BK005参数

参数
100.0' (30.5m)
零件状态 在售

45464 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

45464 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 45464 BK005 45464 BK005数据手册

45464 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
