86501CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape/Braid Semi Rigid Polyvinyl Chloride 2Conductors 26AWG 5.18mm 300VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 105777
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 86501CY SL001

86501CY SL001概述

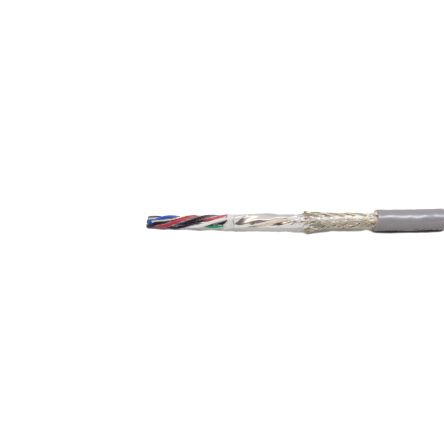

    Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable

    1. 产品简介


    Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable是一款专为高性能工业应用设计的数据电缆。它采用多层结构设计,具备卓越的抗干扰能力和灵活的弯曲性能。该电缆广泛应用于机器人、自动化设备和医疗设备等领域,是实现可靠数据传输的关键组件。

    2. 技术参数


    - 直径: 0.194英寸(公差±0.010英寸)
    - 导体: 26 AWG(7/34)镀锡铜线,直径0.019英寸
    - 绝缘层: PVC材料,壁厚0.010英寸,半硬质,总直径0.039英寸
    - 编织层数: 1对
    - 编织层数: 2条导线
    - 绞合密度: 每英尺至少12.0次
    - 屏蔽层: 铝/聚酯薄膜,最小覆盖率为25%
    - 接地线: 26 AWG(7/34)镀锡铜线
    - 编织层: 85%最小覆盖率的镀锡铜线
    - 护套: PVC材料,壁厚0.040英寸,颜色为SLATE
    - 颜色代码: 黑色-红色
    - 耐油性和耐紫外线性: 是
    - 温度范围: 静态-10°C至105°C,动态+5°C至105°C
    - 弯曲半径: 静态为电缆直径的10倍,动态为电缆直径的15倍
    - 拉力: 最大拉力为9.2磅
    - 电压等级: 300 VRMS
    - 互电容: 31 pF/英尺(1kHz时)
    - 接地电容: 56 pF/英尺(1kHz时)
    - 特性阻抗: 62欧姆
    - 电感: 0.2 µH/英尺
    - 导体直流电阻: 41欧姆/1000英尺(20°C时)
    - 整体屏蔽层直流电阻: 5.9欧姆/1000英尺(20°C时)

    3. 产品特点和优势


    Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable的主要优势在于其出色的灵活性和可靠性。它的弯曲半径非常小,能够承受反复的弯曲和扭曲,这使得它非常适合在狭小空间和需要频繁运动的应用场合。此外,该电缆还具备优秀的电磁干扰抑制能力,能够在复杂和多变的工业环境中保持稳定的数据传输性能。

    4. 应用案例和使用建议


    Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable已被成功应用于各种工业自动化系统和医疗设备中。例如,在机器人手臂和自动化生产线中,由于需要频繁弯曲和扭转,该电缆表现出色。在选择安装该电缆时,应确保使用适当的工具和技术进行安装,以避免损坏。具体建议如下:
    - 在安装过程中,务必避免过紧的弯曲,以免影响电缆的使用寿命。
    - 定期检查电缆的接头和连接点,确保良好的电气接触。
    - 尽量避免电缆长时间暴露在高温或油污环境中,以防影响其性能。

    5. 兼容性和支持


    Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable具有广泛的兼容性,可以与其他多种电子元器件和设备一起使用。厂商提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助和指导。如有需要,用户可以通过厂商的官方网站或技术支持热线获取更多信息和支持。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题: 电缆接头松动。
    - 解决方案: 检查并重新紧固接头,必要时更换接头。
    - 问题: 数据传输不稳定。
    - 解决方案: 确认所有连接点牢固,并排除环境干扰因素,如强磁场和电磁波。
    - 问题: 电缆磨损严重。
    - 解决方案: 更换新的电缆,并注意保护电缆免受机械损伤。

    7. 总结和推荐


    综上所述,Alpha Wire 86501CY XtraGuard® Continuous Flex Data Cable是一款性能优异、应用广泛的工业数据电缆。它不仅具备出色的柔韧性和耐用性,而且在抗干扰和稳定性方面表现出色。我们强烈推荐在高要求的工业自动化和机器人应用中使用该电缆。对于需要在苛刻环境下实现稳定数据传输的项目,这款电缆将是理想的选择。

86501CY SL001参数

参数
1000.0' (304.8m)
零件状态 在售

86501CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86501CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86501CY SL001 86501CY SL001数据手册

86501CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
