79233 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-4243358
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 79233 SL005

79233 SL005概述


    产品简介

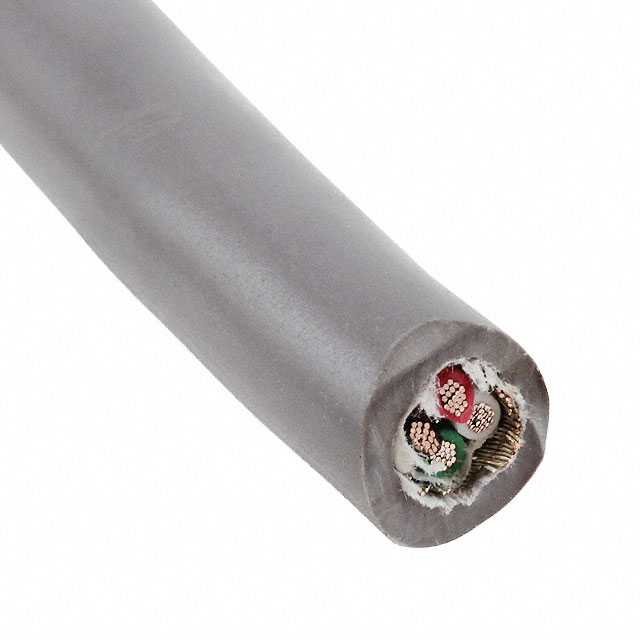

    产品名称: Alpha Wire 79233电缆组件
    产品类型: 电缆组件
    主要功能:
    - 导电芯: 由12号(65/30)镀锡铜线制成,提供良好的导电性能。
    - 绝缘层: 使用改性聚苯醚(Modified Polyphenylene Ether),具有出色的耐热和耐化学性能。
    - 屏蔽层: 包括非屏蔽带和镀锡铜编织网,提供良好的电磁干扰(EMI)屏蔽。
    - 外护套: 采用阻燃聚酯材料,确保安全可靠。
    应用领域:
    - 工业自动化控制
    - 机器人和机械设备
    - 测量仪器
    - 通信系统

    技术参数


    | 参数 | 值 |

    | 导体直径 | 0.093英寸 |
    | 绝缘层厚度 | 0.012英寸 (标准) |
    | 外径 | 0.117英寸 (标准) |
    | 颜色编码 | 黑、红、白、绿 |
    | 额定电压 | 600VRMS |
    | 容量 | 43pF/ft @1kHz |
    | 接地容量 | 77pF/ft @1kHz |
    | 电感 | 0.14μH/ft |
    | 直流电阻(导体) | 1.77Ω/1000英尺 @20°C |
    | 直流电阻(屏蔽) | 2.5Ω/1000英尺 @20°C |
    | 温度范围 | -40°C 至 105°C (静态);-5°C 至 105°C (动态) |
    | 弯曲半径 | 静态:6倍电缆直径;动态:8倍电缆直径 |
    | 拉伸强度 | 最大 211磅 |

    产品特点和优势


    - 高导电性: 采用镀锡铜线作为导体,提高电流传输效率。
    - 良好屏蔽效果: 镀锡铜编织网和非屏蔽带提供了卓越的EMI屏蔽性能。
    - 优异机械性能: 改性聚苯醚绝缘层和聚酯外护套提供了出色的耐磨和耐腐蚀性能。
    - 环保合规: 符合RoHS、REACH及California Proposition 65标准,确保无有害物质残留。
    - 高可靠性: 高温范围适应性和高强度拉力使其适用于严苛环境下的工业应用。

    应用案例和使用建议


    应用案例
    此电缆常用于工业自动化控制系统中的传感器和执行器之间信号传输。例如,在机器人装配线上,可以用于连接伺服电机和控制器。
    使用建议
    - 在安装时,尽量避免过度弯曲电缆,以保持其机械性能。
    - 由于电缆具备良好的屏蔽效果,建议在有强电磁干扰的环境中使用。
    - 确保在适当的工作温度范围内使用,以保证电气特性和机械性能稳定。

    兼容性和支持


    - 兼容性: Alpha Wire 79233电缆组件与其他电子元器件及设备兼容性良好,尤其适合需要高电磁屏蔽的应用场合。
    - 支持: Alpha Wire公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。若有任何问题,可通过官网或客服热线获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 弯曲半径太小导致电缆损坏 | 确保弯曲半径符合要求,静态不小于6倍直径,动态不小于8倍直径。|
    | 屏蔽效果不佳 | 检查屏蔽层连接是否完好,确保接地良好。 |
    | 电缆护套磨损 | 在布线过程中采取保护措施,如使用适当的线管。 |
    | 温度过高 | 检查环境温度,确保在产品允许的温度范围内使用。 |

    总结和推荐


    综上所述,Alpha Wire 79233电缆组件是一款适用于多种工业应用的高性能电缆,具有优良的导电性能、卓越的屏蔽效果和广泛的温度适应性。该产品在自动化控制、机器人和测量仪器等领域展现出显著的优势,符合RoHS和REACH环保标准,值得信赖。强烈推荐在相关领域选择此款电缆组件。

79233 SL005参数

参数
100.0'(30.5m)
零件状态 在售

79233 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

79233 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 79233 SL005 79233 SL005数据手册

79233 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
