76002 BK001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104879
供应商: 海外现货
标准整包数: 1

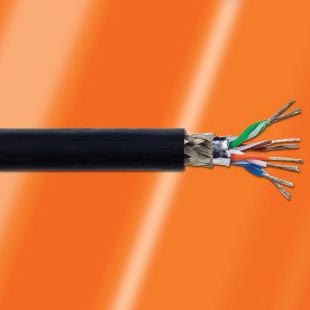

ALPHA WIRE 多芯线缆 76002 BK001

76002 BK001概述


    产品简介

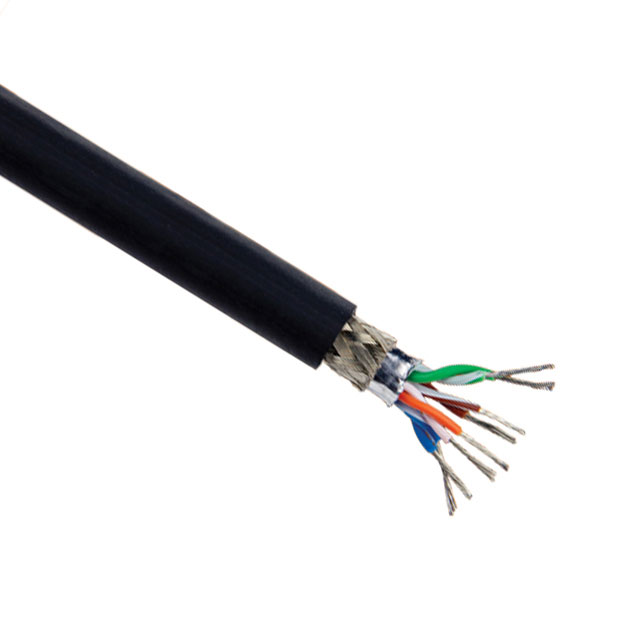

    Alpha Wire 76002电缆
    Alpha Wire 76002是一款专为工业以太网设计的高性能电缆,具有高耐久性和可靠的电气特性。该产品适用于各种工业环境,包括工厂自动化、过程控制和数据中心等。它采用了优质材料和先进的制造工艺,确保了在严苛条件下的稳定运行。

    技术参数


    物理与机械属性
    - 温度范围:-50°C至105°C
    - 弯曲半径:电缆直径的8倍
    - 最大拉力:33磅(约14.97公斤)
    电气属性
    - 额定电压:300VRMS
    - 特性阻抗:100Ω ± 15%
    - 互电容:最大5.6 nF/100米
    - 传播速度:70%(标称值)
    - 导体电阻:最大9.38Ω/100米(20°C)
    - 偏差:最大45纳秒/100米
    - 对地不平衡:最大330 pF/100米
    - 直流对地不平衡:最大5%
    - 插入损耗:最大分贝数(每100米)
    - 1 MHz时:2.4 dB
    - 4 MHz时:4.9 dB
    - 8 MHz时:6.9 dB
    - 10 MHz时:7.8 dB
    - 16 MHz时:9.9 dB
    - 20 MHz时:11.1 dB
    - 25 MHz时:12.5 dB
    - 31.25 MHz时:14.1 dB
    - 62.5 MHz时:20.4 dB
    - 100 MHz时:26.4 dB
    包装
    - 1000英尺(连续长度)
    - 500英尺(连续长度)

    产品特点和优势


    独特功能与优势
    1. 高可靠性:能够在极端环境下保持稳定的性能。
    2. 环保认证:符合RoHS和REACH标准,无有害物质。
    3. 卓越的电气性能:低插入损耗和高特性阻抗保证了信号传输的稳定性。
    4. 灵活性:可弯曲半径小,适合多种安装方式。

    应用案例和使用建议


    实际使用场景
    Alpha Wire 76002主要用于工业以太网通信,特别是在需要长距离传输且环境较为恶劣的场合。例如,在工厂自动化系统中,它可以作为连接传感器和控制器的关键组件,确保实时数据传输的可靠性。
    使用建议
    - 在布线时注意弯曲半径,避免过度弯折导致性能下降。
    - 安装过程中应尽量减少外界干扰,如电磁干扰。
    - 确保两端接头的质量,提高信号传输的可靠性。

    兼容性和支持


    兼容性
    - 本产品已通过UL CMR 105°C和CSA国际C(UL) TYPE CMR认证,适用于多种工业环境。
    - 与大多数标准工业网络设备兼容。
    支持与维护
    - Alpha Wire提供全面的技术支持和售后服务,包括产品使用咨询、故障排除和技术文档。

    常见问题与解决方案


    常见问题
    1. 电缆弯曲半径不符合要求
    - 解决方案:确保弯曲半径至少为电缆直径的8倍,避免损坏导体。

    2. 信号传输质量不佳
    - 解决方案:检查接头质量和布线路径,减少外界干扰。
    3. 电缆损坏
    - 解决方案:及时更换受损部分,避免影响整体性能。

    总结和推荐


    综合评估
    Alpha Wire 76002以其卓越的电气性能、可靠性和环保特性成为工业以太网领域的优选产品。其广泛的适用性和高质量标准使其在市场上具有较高的竞争力。
    推荐
    鉴于其出色的性能和广泛的用途,强烈推荐在工业以太网项目中使用Alpha Wire 76002电缆。无论是新建项目还是现有系统的升级,这款电缆都是理想的选择。

76002 BK001参数

参数
1000.0' (304.8m)
零件状态 在售

76002 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

76002 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 76002 BK001 76002 BK001数据手册

76002 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
