首页  >  产品百科  >  2243C SL001

2243C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-2243CSL001
供应商: Mouser
标准整包数: 1

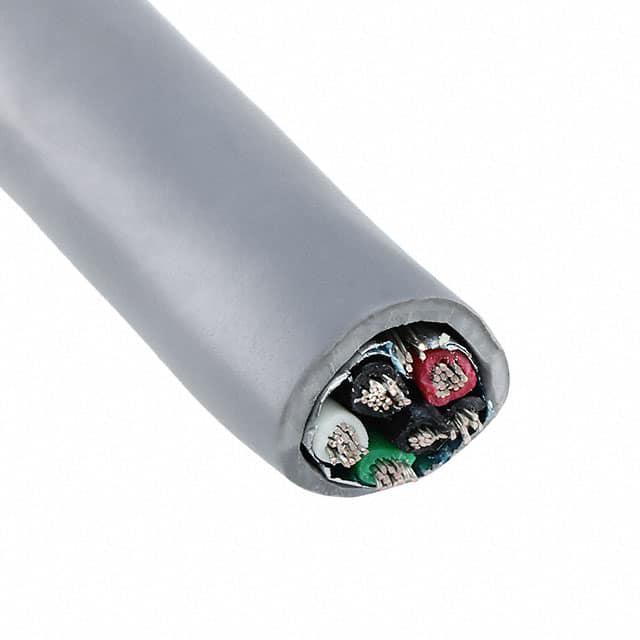

ALPHA WIRE 多芯线缆 2243C SL001

2243C SL001概述


    产品简介


    Alpha Wire公司的2243C是一款高性能电缆组件,适用于多种工业应用。这款电缆组件主要用于电信号传输,具有良好的机械和电气特性。主要应用于工业自动化、机器制造、通讯系统等领域,是这些领域中信号传输的理想选择。

    技术参数


    | 参数 | 值 |

    | 绝缘材料 | PVC |
    | 导体规格(AWG) | 18 |
    | 导体直径(英寸) | 0.047 |
    | 绝缘厚度(英寸) | 0.016 |
    | 护套厚度(英寸) | 0.037 |
    | 颜色 | 深灰色(SLATE) |
    | 温度范围(℃) | -20至80 |
    | 弯曲半径(英寸) | 10倍线缆直径 |
    | 电压等级 | 300 V RMS |
    | 互感电容 | 39 pF/英尺(1 kHz) |
    | 接地电容 | 70 pF/英尺(1 kHz) |
    | 特性阻抗 | 58 Ω |
    | 电感率 | 0.18 µH/英尺(1 kHz) |
    | 导体直流电阻 | 7.3 Ω/1000英尺(20 ℃) |
    | 屏蔽导体直流电阻 | 7.7 Ω/1000英尺(20 ℃) |

    产品特点和优势


    1. 出色的屏蔽效果:该电缆组件采用铝/聚酯膜复合屏蔽层,具有良好的电磁干扰屏蔽能力。
    2. 耐温范围广:能够在-20℃到80℃的温度范围内稳定工作。
    3. 高可靠性:拉伸强度可达83磅,适合各种严苛的工业环境。
    4. 环保合规:符合RoHS标准,无铅无汞,对环境友好。
    5. 多颜色编码选项:提供了三种不同的颜色编码,便于区分和管理。

    应用案例和使用建议


    2243C电缆组件常用于工业自动化设备中,特别是在需要长距离信号传输的场合。在实际应用中,为了提高信号传输的稳定性,建议使用合适的连接器,以减少接触不良的风险。同时,在安装过程中应确保弯曲半径大于等于10倍线缆直径,以防止损伤电缆结构。

    兼容性和支持


    该产品可以与市场上常见的电子设备和通信设备兼容。Alpha Wire公司提供全面的技术支持和服务,包括产品咨询、技术指导和售后维修等,帮助客户更好地利用该产品。

    常见问题与解决方案


    1. 问题:电缆弯曲后出现断裂
    - 解决方案:严格按照制造商建议的最小弯曲半径进行安装,避免过度弯曲。
    2. 问题:信号传输不稳定
    - 解决方案:检查连接器是否有松动或损坏,必要时更换新的连接器。
    3. 问题:电缆表面出现划痕
    - 解决方案:在运输和存储过程中采取适当的防护措施,避免物理损伤。

    总结和推荐


    综上所述,Alpha Wire的2243C电缆组件以其出色的性能和广泛的适用性,在工业自动化、机器制造及通讯系统领域拥有显著优势。它不仅能够满足高标准的电气和机械要求,而且符合环保法规,适用于各种工业环境。因此,对于需要高质量信号传输的应用场合,推荐选用此款电缆组件。

2243C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

2243C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2243C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 2243C SL001 2243C SL001数据手册

2243C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3192.6195 ¥ 26977.6348
2+ $ 3043.6665 ¥ 25718.9819
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26977.63
直接购买
加入购物车
