首页  >  产品百科  >  1177C SL001

1177C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable
供应商型号: 2774319
供应商: 海外现货
标准整包数: 305
ALPHA WIRE 多芯线缆 1177C SL001

1177C SL001概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了电子元器件型号为1177C的产品。这款产品是一种电缆组件,主要用于工业控制、自动化系统、通信设备及各类电子设备中。该产品通过严格的认证标准(如UL AWM/STYLE 2576、CSA International C(UL) TYPE CMG、CE等),适用于多种严苛的应用环境。

    技术参数


    以下是产品1177C的技术规格及其关键性能参数:

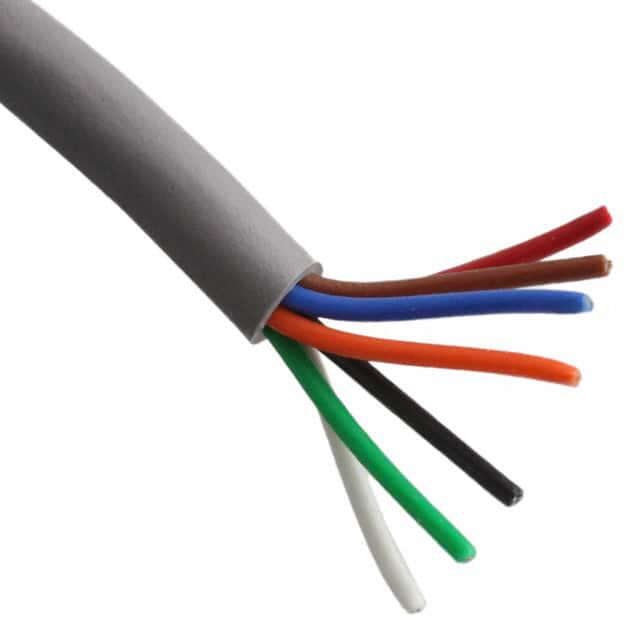

    - 导体规格:直径为0.030英寸的22 AWG镀锡铜线,共7根。
    - 绝缘层:0.010英寸厚度的PVC绝缘层,总直径0.050英寸。
    - 颜色代码:黑色(1)、红色(2)、白色(3)、绿色(4)、橙色(5)、蓝色(6)、棕色(7)。
    - 电缆结构:由7根导体组成,每根导体外包裹着0.010英寸厚度的PVC绝缘层,并以0.032英寸厚度的PVC护套覆盖。
    - 机械性能:电缆弯曲半径要求至少为10倍电缆直径;拉力最大可达38磅。
    - 电气性能:
    - 额定电压:300 VRMS。
    - 电容:22.8 pF/英尺(@1 kHz)。
    - 电感:0.18 μH/英尺。
    - 导体电阻:16.4Ω/1000英尺(@20℃)。

    产品特点和优势


    1. 高可靠性:产品通过多项国际认证,保证了其在各种环境下的稳定性和耐用性。
    2. 适用范围广:适用于广泛的工业和自动化设备中,满足不同应用场景的需求。
    3. 环保合规:符合RoHS、REACH和加州65号提案,确保无害化使用。

    应用案例和使用建议


    1. 工业控制:常用于工业自动化控制系统中的信号传输。
    2. 通信设备:适用于电信设备中的内部连接。
    3. 其他电子设备:广泛应用于消费类电子产品中,如智能家居设备等。
    使用建议:
    - 在使用前,请确保了解电缆的弯曲半径要求,避免因弯曲过度导致损坏。
    - 考虑到其额定电压和电容特性,合理设计电路布局,以发挥最佳性能。

    兼容性和支持


    该产品可与其他具有相同接口和规范的电子元器件无缝对接。Alpha Wire公司提供全面的技术支持和维护服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:产品接头接触不良。
    - 解决方案:检查接头是否紧固,重新焊接或更换新的接头。

    2. 问题:产品在高温环境下工作时出现异常。
    - 解决方案:确认电缆的工作温度范围在-20至80°C之间,如超过此范围则需要选用其他类型的电缆。

    总结和推荐


    综上所述,型号1177C的电缆组件凭借其可靠的设计、广泛的适用性和严格的环保标准,是一款值得推荐的高品质产品。无论是工业控制还是日常电子设备,都能找到其发挥作用的地方。强烈建议选择本产品以满足相关需求。

1177C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

1177C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

1177C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 1177C SL001 1177C SL001数据手册

1177C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4207.0874
库存: 0
起订量: 305 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
