2423C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape High Density Polyethylene 3Conductors 18AWG 5.68mm 300VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 1871973
供应商: 海外现货
标准整包数: 305

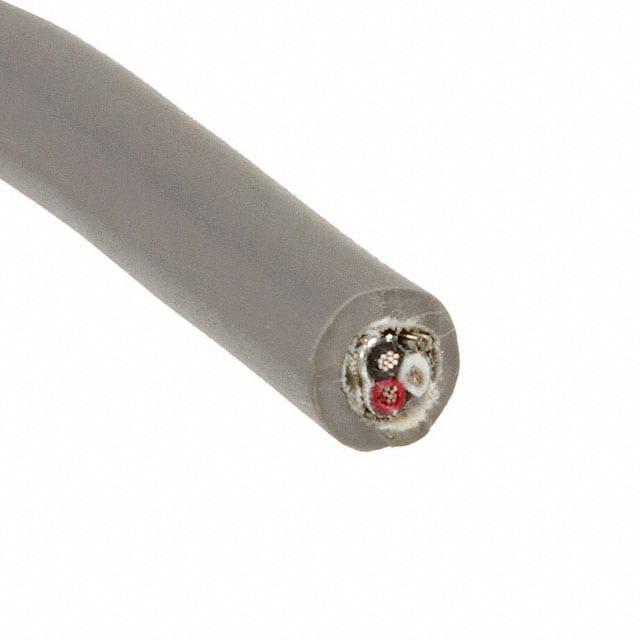

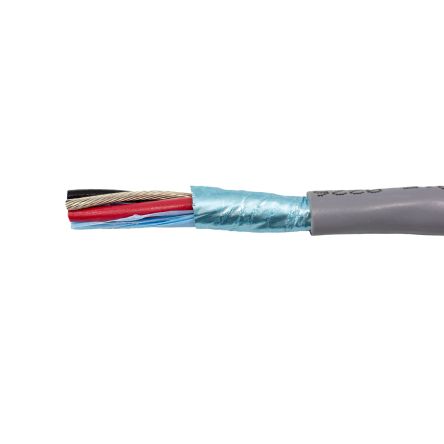

ALPHA WIRE 多芯线缆 2423C SL001

2423C SL001概述


    产品简介


    本产品是一款名为2423C的电子元器件,由美国Alpha Wire公司生产。该电子元器件是一种具有三芯导体(1 x 3 COND)的屏蔽电缆,其主要应用领域涵盖工业自动化、机械设备、数据传输和通信系统等。

    技术参数


    构造
    - 导体:18 AWG(16/30)镀锡铜线,直径约为0.047英寸。
    - 绝缘层:厚度为0.016英寸,名义厚度为0.079英寸,材料为阻燃聚乙烯(FRPE)。
    - 颜色编码:
    - 第一根导线:黑色
    - 第二根导线:红色
    - 第三根导线:白色
    - 电缆装配:三芯导体绞合,最小绞合节距为每英尺4.8个。
    - 屏蔽层:铝/麦拉带,重叠率不小于25%,屏蔽箔面向外侧,配有20 AWG(10/30)镀锡铜丝接地线。
    - 护套:壁厚0.020英寸,名义直径0.214英寸(最大0.224英寸),材料为聚氯乙烯(PVC),颜色为石板色(SLATE)。
    - 打印标记:ALPHA WIRE-P/N 2423C 3C 18 AWG SHIELDED 75C(UL)TYPE CMG或AWM 2093
    规格标准
    - 温度范围:-20°C至75°C。
    - 电压等级:300 VRMS。
    - 电容:每英尺28 pF,频率为1kHz。
    - 屏蔽电容:每英尺50 pF,频率为1kHz。
    - 电感:每英尺0.18 μH,名义值。
    - 直流电阻:每1000英尺7 Ω@20°C。
    - 屏蔽层直流电阻:每1000英尺8.5 Ω@20°C。
    - 弯曲半径:电缆直径的10倍。

    产品特点和优势


    这款2423C屏蔽电缆具有以下几个显著优势:
    - 高可靠性:通过UL AWM/STYLE 2093认证,确保在工业环境下的稳定性和安全性。
    - 良好的抗干扰能力:配备铝/麦拉屏蔽层和接地线,有效抑制电磁干扰。
    - 符合多种标准:不仅满足美国UL和CSA标准,还符合欧盟低电压指令2014/35/EU以及中国RoHS标准。
    - 环保安全:不含铅、汞、镉等有害物质,适用于各种严格的环保要求。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于控制信号传输,如工厂自动控制系统中的传感器和执行器之间的连接。
    - 数据传输:在数据中心内实现高速数据传输。
    - 通信系统:用于构建稳定的网络通信系统。
    使用建议
    - 安装注意事项:在安装过程中避免过度弯折,确保弯曲半径不小于电缆直径的10倍。
    - 环境适应性:适用于温度范围较广的环境,但应尽量避免在极端低温或高温环境下长时间暴露。
    - 屏蔽层处理:确保接地线可靠接地,以保证最佳的电磁屏蔽效果。

    兼容性和支持


    - 兼容性:2423C电缆与大多数通用设备和系统兼容,适合广泛的应用场景。
    - 支持和维护:Alpha Wire提供全面的技术支持和服务,用户可以联系客服获取更多信息。

    常见问题与解决方案


    问题1:电缆在高温环境下工作时出现异常。
    - 解决方案:检查电缆是否在规定的工作温度范围内使用。如果超出范围,更换适合高温环境的电缆型号。
    问题2:电缆在安装过程中出现损坏。
    - 解决方案:在安装前检查电缆是否有损伤,并严格按照安装规范操作,确保电缆不受过度拉伸或弯折。
    问题3:电缆在运行中信号质量不佳。
    - 解决方案:检查屏蔽层接地是否可靠,确认电缆周围是否存在强电磁干扰源。必要时重新布线或增加电磁屏蔽措施。

    总结和推荐


    综上所述,2423C屏蔽电缆以其高可靠性和广泛的应用领域成为许多工业项目中的理想选择。它的多功能性和优良的性能使其在市场上具备较强的竞争力。我们强烈推荐这款产品给需要在工业自动化、数据传输和通信系统中使用高质量屏蔽电缆的用户。

2423C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

2423C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2423C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 2423C SL001 2423C SL001数据手册

2423C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
