852404 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-852404-100-02
供应商: Mouser
标准整包数: 1

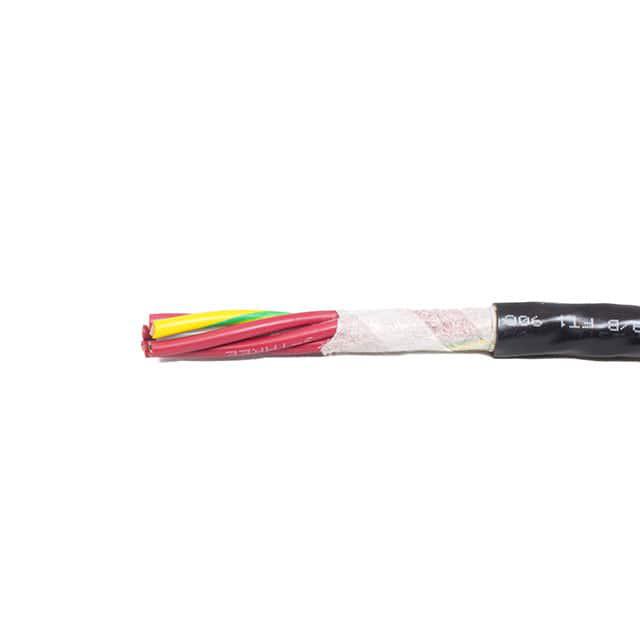

ALPHA WIRE 多芯线缆 852404 BK005

852404 BK005概述


    产品简介


    Alpha Wire公司的852404型号是一款高性能的多芯控制电缆,适用于多种工业应用场景。这款电缆包含四根导线,采用24 AWG(美国线规)裸铜导体,并且采用了PVC绝缘材料,具有优异的机械和电气性能。它主要用于需要高度灵活和耐油性的环境中,如工业自动化、机器人技术和复杂控制系统等领域。

    技术参数


    - 构造与直径:
    - 导体直径:0.025英寸(裸铜)
    - 绝缘层厚度:0.022英寸
    - 外护套厚度:0.035英寸
    - 外径:0.260±0.016英寸
    - 额定电压:600 VRMS
    - 温度范围:
    - 静态:-40至90°C
    - 动态:-5至90°C
    - 电容值:21.2 pF/英尺(1 kHz时)
    - 电感值:0.24 μH/英尺
    - 电阻值:22.8 Ω/1000英尺(20°C时)
    - 拉力:最大14.9磅
    - 弯曲半径:
    - 静态:8倍电缆直径
    - 动态:8倍电缆直径
    - 认证与标准:
    - UL AWM 2587
    - CSA International C(RU) AWM I/II A/B 90°C / 600 VRMS
    - VDE 0472, Section 803 油测试
    - 符合欧盟RoHS和REACH标准

    产品特点和优势


    - 高灵活性:该电缆设计用于动态环境下,能够承受反复弯曲而不会损坏,确保长期稳定运行。
    - 抗油性:外护套采用油性PVC材料,能够在恶劣的环境中保持良好的性能。
    - 环保合规:符合RoHS和REACH指令要求,不含任何限制物质。
    - 多种认证:通过了UL、CSA和VDE等多项国际认证,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例
    这款电缆在工业自动化系统中表现出色。例如,在一个复杂的自动化生产线中,该电缆被用于连接各种传感器和执行机构,能够在高温、高压及多油环境中保持稳定的信号传输。特别是在需要频繁移动和弯曲的应用中,如工业机器人手臂上的布线系统,其高柔性和抗油性特点得到了充分展现。
    使用建议
    - 在选择电缆长度时,应根据具体应用场景合理规划,避免过多冗余导致不必要的磨损。
    - 安装过程中需注意防止电缆受到机械损伤,如锐边刮擦或过紧的固定。
    - 定期检查电缆状态,特别是弯曲区域,及时更换磨损严重的部分,以延长整体使用寿命。

    兼容性和支持


    - 兼容性:与多种工业控制器和传感器相兼容,可广泛应用于各类自动化控制系统。
    - 支持:Alpha Wire提供了详尽的技术支持文档和在线咨询服务,用户可通过其官网获取更多信息。同时,该产品在全球范围内有多个授权分销商,便于客户进行购买和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆弯曲半径过小导致断裂 | 确保弯曲半径不小于8倍电缆直径 |
    | 电缆电阻过高影响信号传输 | 检查连接点是否松动或受损,重新接线 |
    | 电缆表面破损严重 | 更换新的电缆以避免潜在故障 |

    总结和推荐


    总体而言,Alpha Wire的852404型号多芯控制电缆凭借其出色的机械性能、高度灵活性及环保特性,在工业自动化领域中具有显著的优势。该产品不仅符合多项国际认证标准,还具备广泛的兼容性和全面的支持服务。因此,对于需要在苛刻环境中保持稳定信号传输的场合,强烈推荐使用该款电缆。

852404 BK005参数

参数
100.0' (30.5m)
零件状态 在售

852404 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

852404 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 852404 BK005 852404 BK005数据手册

852404 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 458.4924 ¥ 3874.2608
2+ $ 429.462 ¥ 3628.9539
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3874.26
