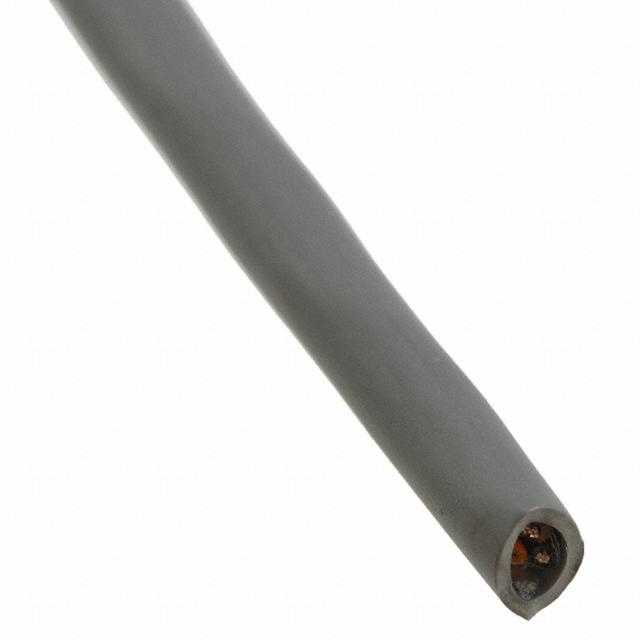

77002 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable Modified Polyphenylene Ether 4Conductors 24AWG 4.72mm 600VAC Slate 30.48m Spool
供应商型号: 602-77002-100-09
供应商: Mouser
标准整包数: 1

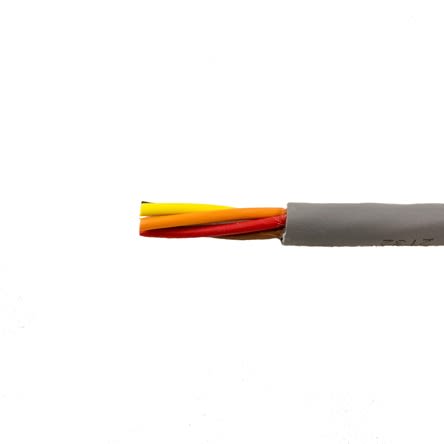

ALPHA WIRE 多芯线缆 77002 SL005

77002 SL005概述

    产品概述
    产品名称: Alpha Wire 77002电缆
    制造商: Alpha Wire
    地址: 711 Lidgerwood Avenue, Elizabeth, NJ 07207
    联系方式: 电话:1-800-52 ALPHA (25742),网站:www.alphawire.com
    产品简介:
    Alpha Wire 77002是一款多芯电缆,设计用于多种工业和商业应用。这款电缆具有四根独立导体,每根导体采用镀锡铜作为导线材料,保证了良好的电气性能和耐久性。电缆的绝缘层采用聚对苯二甲酸乙二醇酯(MPPE)材料,提供优良的机械强度和耐化学腐蚀性。外部覆盖一层聚氯乙烯(PVC)护套,确保电缆具备高抗压能力。
    主要功能:
    - 传输信号: 高质量的信号传输能力,适用于各种工业控制系统、机械设备及仪器仪表连接。
    - 环境适应性: 在广泛的温度范围内(-50°C至105°C),电缆保持稳定的电气和物理性能。
    - 防护等级: 符合UL、CSA国际标准,拥有出色的阻燃和防火性能。
    应用领域:
    - 工业自动化: 广泛应用于工厂自动化设备和控制系统的信号传输。
    - 机械设备: 汽车制造、航空航天及各类工业机械中的电气连接。
    - 仪器仪表: 医疗设备、测试测量仪器等精密设备的信号传输。

    技术参数


    电缆结构:
    - 导体:24AWG镀锡铜导线,直径0.024英寸
    - 绝缘层:0.010英寸厚MPPE材料,总直径0.044英寸
    - 缆芯结构:4芯绞合线
    - 缆芯包裹:无纺聚酯带
    - 外护套:0.032英寸厚MPPE材料,总直径0.175英寸(最大0.186英寸)
    - 颜色:石板灰
    性能指标:
    - 温度范围: -50°C 至 105°C
    - 弯曲半径: 6倍电缆直径
    - 拉力强度: 最大14.1磅
    - 电压等级: 600VRMS
    - 电容: 15.1pF/英尺(1kHz时)
    - 电感: 0.19µH/英尺
    - 直流电阻: 26Ω/1000英尺(20°C时)

    产品特点和优势


    优势:
    - 高可靠性: Alpha Wire 77002电缆采用优质的材料和先进的工艺,保证了卓越的电气性能和长久的使用寿命。
    - 阻燃性能: 符合UL、CSA国际标准,通过了垂直燃烧测试,即使在火灾情况下也能有效降低火势蔓延的风险。
    - 环保合规: 符合欧盟RoHS、REACH标准及加州Proposition 65法规,不含铅、汞、镉等有害物质,环保安全。
    - 高抗压性: 石板灰色的外护套,不仅能抵御紫外线和臭氧的侵蚀,还能提供额外的机械保护。

    应用案例和使用建议


    应用案例:
    Alpha Wire 77002电缆已广泛应用于汽车制造业、医疗器械、测试测量仪器等领域。例如,在医疗成像设备中,这款电缆提供了稳定可靠的信号传输,满足了设备对信号传输质量和抗干扰性的严格要求。
    使用建议:
    - 安装注意事项: 在安装过程中,应避免电缆受到过度的拉伸和扭曲,以减少信号传输过程中的损耗。
    - 环境适应性: 在极端温度环境下使用时,建议定期检查电缆状态,确保其在温度波动较大环境中仍能正常工作。
    - 维护保养: 定期进行清洁和检查,及时更换受损的电缆,以保持信号传输的稳定性。

    兼容性和支持


    兼容性:
    - 兼容其他设备: Alpha Wire 77002电缆与多种设备和系统兼容,可用于工厂自动化控制系统、测量仪器等多种场合。
    - 制造商支持: Alpha Wire公司为客户提供详尽的技术文档、在线技术支持和售后服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题: 电缆在低温环境下出现断裂。
    - 解决方案: 确保电缆在使用前经过充分预热,使用时避免受到极端温度的影响。
    2. 问题: 电缆在高温环境中工作时,电气性能下降。
    - 解决方案: 检查电缆的安装位置,确保其远离热源,必要时可采用隔热措施。
    3. 问题: 电缆在安装过程中发生扭结。
    - 解决方案: 在布线时,确保电缆有足够的弯曲半径,避免发生扭曲。

    总结和推荐


    综合评估:
    Alpha Wire 77002电缆凭借其卓越的电气性能、坚固耐用的材料和严格的环保标准,成为工业和商业应用的理想选择。无论是对于新项目还是替换现有电缆,这款电缆都表现出色,是值得信赖的产品。
    推荐:
    鉴于Alpha Wire 77002电缆在电气性能、环境适应性及使用可靠性方面的出色表现,我们强烈推荐其在工业和商业应用中使用。用户可以通过Alpha Wire官网获取更多详细信息和技术支持,确保产品的最佳使用效果。

77002 SL005参数

参数
100.0'(30.5m)
应用等级 工业级
零件状态 在售

77002 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77002 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77002 SL005 77002 SL005数据手册

77002 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 448.1136 ¥ 3786.5599
2+ $ 424.5804 ¥ 3587.7044
5+ $ 388.1115 ¥ 3279.5422
10+ $ 377.9265 ¥ 3193.4789
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3786.55
