6393 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Twisted Pair Cable Tape Polyethylene 10Conductors 28AWG 6.78mm 300VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 1872089
供应商: 海外现货
标准整包数: 305

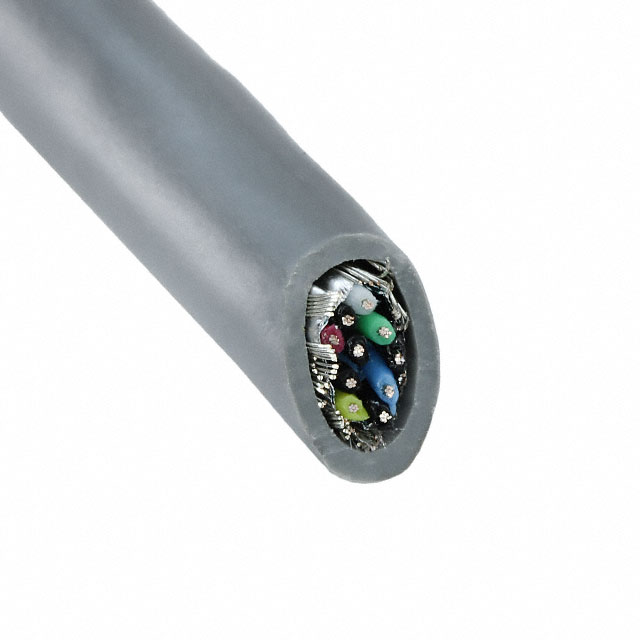

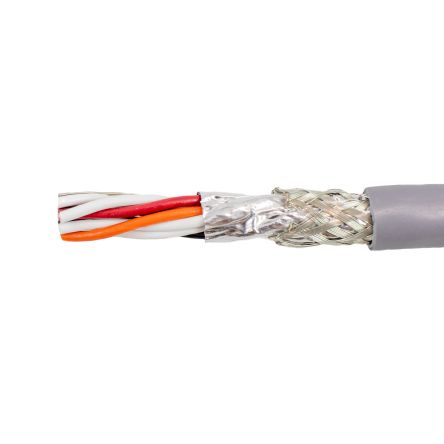

ALPHA WIRE 多芯线缆 6393 SL001

6393 SL001概述


    产品简介


    产品名称: Alpha Wire P/N 6393
    产品类型: 屏蔽双绞线电缆
    主要功能: 用于传输音频和视频信号,适用于多种工业和商业环境,特别是在需要屏蔽干扰和确保高传输质量的应用中。
    应用领域: 该电缆广泛应用于音频、视频、自动化控制系统、安全系统等领域,适用于建筑内部布线、控制室、数据中心、工厂自动化等多种场合。

    技术参数


    - 导体规格: 28 AWG,7/36 Tinned Copper,直径为0.015英寸
    - 绝缘层厚度: 0.010英寸(聚乙烯,PE)
    - 护套厚度: 0.035英寸(聚氯乙烯,PVC)
    - 额定温度范围: -20°C 至 75°C
    - 弯曲半径: 最小10倍电缆直径
    - 最大拉力: 20.4磅
    - 电压等级: 300 VRMS
    - 特性阻抗: 100 Ω
    - 耦合电容: 15.5 pF/英尺 @ 1 kHz
    - 接地电容: 27.5 pF/英尺 @ 1 kHz
    - 导体直流电阻: 66 Ω/1000英尺 @ 20°C
    - 屏蔽直流电阻: 3.5 Ω/1000英尺 @ 20°C

    产品特点和优势


    - 高屏蔽效果: 使用铝箔和铜编织网作为屏蔽层,可有效抑制电磁干扰和射频干扰。
    - 耐温性强: 能够在广泛的温度范围内正常工作,适用于多种恶劣环境。
    - 机械强度高: 高拉力设计,不易断裂,适合长距离传输。
    - 环境友好: 符合RoHS、REACH和CE认证标准,符合全球环保要求。
    - 多样化包装: 提供不同长度和包装方式,方便用户选择合适的规格。

    应用案例和使用建议


    应用案例:
    - 在自动化控制系统中用于传感器和执行器之间的信号传输。
    - 在安全监控系统中用于高清视频信号的传输。
    - 在工业环境中用于机器间的通信连接。
    使用建议:
    - 确保正确安装和布线,以避免外部电磁干扰。
    - 在铺设时避免过度弯曲,以免影响信号传输质量和电缆寿命。
    - 定期检查电缆连接点,确保良好的接触和屏蔽效果。

    兼容性和支持


    - 兼容性: 该电缆与多数标准电气接口兼容,适用于各种工业标准和要求。
    - 支持和服务: Alpha Wire提供全面的技术支持和售后服务,包括安装指导、故障排除和定期维护服务。

    常见问题与解决方案


    - 问题1:电缆弯曲半径不够,导致信号质量下降
    - 解决方案: 确保弯曲半径不小于电缆直径的10倍,尽量保持平直敷设。

    - 问题2:屏蔽效果不佳,存在电磁干扰
    - 解决方案: 检查电缆屏蔽层是否完整,确保接地良好;必要时增加屏蔽罩或采取其他防护措施。

    总结和推荐


    总结: Alpha Wire P/N 6393是一款高性能的屏蔽双绞线电缆,具有优良的电气特性和机械性能。它能够在复杂的电磁环境下稳定工作,且环保标准符合全球要求,非常适合多种工业和商业应用。
    推荐: 推荐在需要高质量信号传输和强电磁干扰防护的应用场景中使用此电缆,如自动化控制系统、安全监控系统、工业通信等。

6393 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6393 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6393 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6393 SL001 6393 SL001数据手册

6393 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
