65405CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105501
供应商: 海外现货
标准整包数: 1

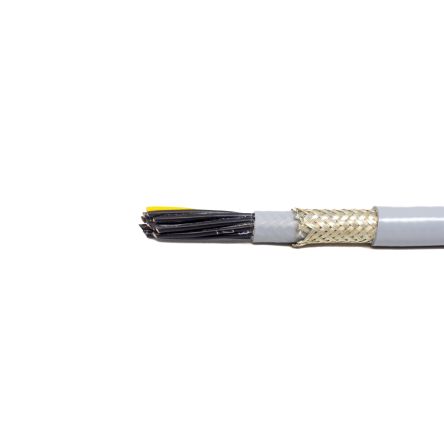

ALPHA WIRE 多芯线缆 65405CY SL001

65405CY SL001概述

    Alpha Wire 65405CY 控制电缆技术手册

    产品简介


    Alpha Wire 65405CY 是一款多芯柔性控制电缆,适用于工业自动化、机器人技术和各类精密机械。这款电缆采用高质量材料制造,具备出色的耐油性和抗拉强度,能够满足严苛的应用环境要求。其主要特点包括多股裸铜导体、双层屏蔽结构和柔性PVC护套,使得其在各种动态和静态环境中表现优异。

    技术参数


    - 导体结构: 1×5绞合裸铜导体,14AWG(41/30),直径为0.074英寸。
    - 绝缘层: PVC绝缘层,壁厚0.022英寸,直径为0.118英寸。
    - 绞合结构: 5根导体绞合,绞合节距3.2个/英尺(最小)。
    - 护套: 柔性PVC护套,壁厚0.035英寸(公差±0.019英寸),颜色为石板灰。
    - 屏蔽层: 镀锡铜编织屏蔽,覆盖率至少85%。
    - 外护套: 柔性PVC外护套,壁厚0.052英寸(公差±0.030英寸),颜色为石板灰。
    - 温度范围: 静态-40°C至90°C,动态-5°C至90°C。
    - 弯曲半径: 静态和动态均为5倍电缆直径。
    - 拉伸强度: 最大175磅。
    - 电压等级: 600VRMS。
    - 电容: 49pF/英尺(1kHz时),导体间电容。
    - 接地电容: 88pF/英尺(1kHz时),导体对地电容。
    - 电感: 0.17μH/英尺。
    - 直流电阻: 2.6Ω/1000英尺(20°C时)。

    产品特点和优势


    1. 高柔韧性: 适用于需要频繁弯曲和移动的场合。
    2. 耐油性和抗磨损: PVC材质确保在恶劣环境中依然保持稳定性能。
    3. 双层屏蔽: 有效减少电磁干扰,保证信号传输质量。
    4. 符合环保标准: 符合RoHS、REACH和加州65提案标准,环保无害。
    5. 可靠性和耐用性: 优秀的机械性能和电气特性使其成为工业自动化领域的理想选择。

    应用案例和使用建议


    1. 工业自动化: 在自动化生产线中用于连接传感器和执行机构。
    2. 机器人技术: 适合用于机器人的关节和手臂部分。
    3. 精密机械: 可应用于高精度机械设备中的信号传输。
    使用建议:
    - 定期检查: 定期检查电缆的物理状况,确保没有破损或老化现象。
    - 避免过度弯曲: 尽量避免在小半径范围内反复弯曲电缆。
    - 正确敷设: 确保电缆敷设时不要受过大的张力,以延长使用寿命。

    兼容性和支持


    - 兼容性: 与大多数控制系统和传感器兼容。
    - 技术支持: Alpha Wire 提供全方位的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 电缆出现断裂或破损。
    - 解决方案: 检查电缆是否有过度弯曲或受力过大情况,更换合适长度的电缆并正确敷设。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查接头和连接点是否松动,确认屏蔽层是否完好。如有必要,可以增加屏蔽层的覆盖范围。
    3. 问题: 电缆表面有划痕或损伤。
    - 解决方案: 更换受损的电缆段,确保使用合适的保护措施进行敷设。

    总结和推荐


    Alpha Wire 65405CY 多芯柔性控制电缆是一款在工业自动化领域表现出色的产品。它具备出色的耐油性和抗拉强度,同时满足严格的环保标准,是工业应用的理想选择。对于需要在复杂环境下工作的自动化系统,我们强烈推荐使用这款电缆。

65405CY SL001参数

参数
1000.0' (304.8m)

65405CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65405CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65405CY SL001 65405CY SL001数据手册

65405CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
