45094 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 4芯控制电缆, Xtra-Guard 4系列, 0.23 mm², 30m, 屏蔽, 黑色TPE护套
供应商型号: 8840736
供应商: 海外现货
标准整包数: 30

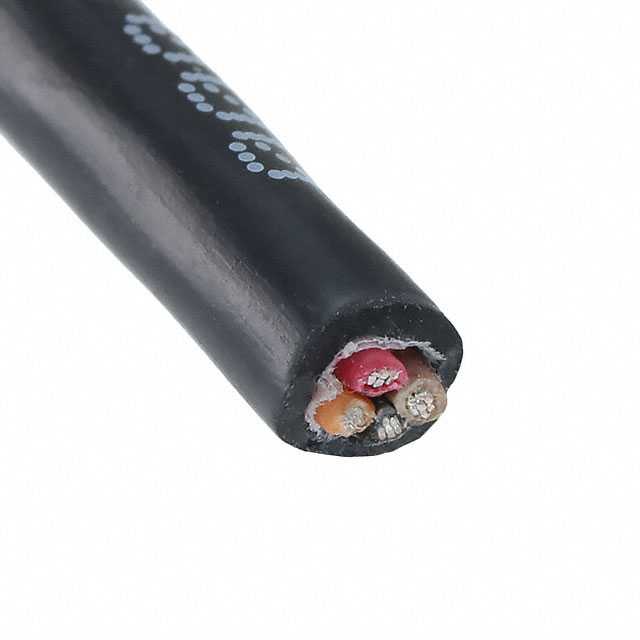

ALPHA WIRE 多芯线缆 45094 BK005

45094 BK005概述


    产品简介


    本产品是一款由Alpha Wire生产的型号为45094的电缆组件。它包含四根导体,每根导体采用镀锡铜材质,适用于多种工业和商业应用场景。该电缆组件主要用于需要高可靠性、稳定性和耐环境条件的应用场合,例如自动化设备、工业控制系统以及汽车电子等领域。

    技术参数


    - 导体:4 × 24 AWG(7/32英寸)镀锡铜导体
    - 绝缘层:0.016英寸厚,材质为TPE(热塑性弹性体),总直径为0.056英寸
    - 护套:0.228英寸(最大0.239英寸)厚,材质为TPE
    - 屏蔽层:铝/聚酯复合箔带,覆盖率为25%
    - 排水线:24 AWG(7/32英寸)镀锡铜线
    - 颜色选项:石板色、黑色、黄色、橙色、蓝色、绿色、红色、沙色米白色、白色
    - 包装方式:散装(按订单定制)
    - 电压等级:300 VRMS
    - 温度范围:-50°C至125°C
    - 弯曲半径:电缆直径的10倍
    - 拉力强度:最大17.6磅
    - 容抗:每英尺18.1 pF
    - 地容抗:每英尺33 pF
    - 电感:每英尺0.22 μH
    - 直流电阻:每1000英尺25 Ω
    - 外部屏蔽直流电阻:每1000英尺15.9 Ω

    产品特点和优势


    该电缆组件具有以下显著特点和优势:
    1. 环保合规:符合RoHS 2和RoHS 3标准,不含有害物质,如铅、汞、镉、六价铬等。
    2. 广泛颜色选择:提供多种颜色选项,便于识别和分类管理。
    3. 高机械强度:具有良好的弯曲半径和拉力强度,适用于各种复杂的安装环境。
    4. 优异的电气性能:低电感、低容抗和高电压等级,保证信号传输的质量。
    5. 耐环境性:能够在极端温度条件下正常工作,适应工业现场的苛刻要求。

    应用案例和使用建议


    该电缆组件适用于多种应用场景,包括但不限于:
    - 自动化控制设备:用于连接传感器、执行器和其他控制设备。
    - 工业控制系统:用于实现数据传输和控制信号传递。
    - 汽车电子:用于车内信号传输和控制线路。
    使用建议:
    1. 在进行安装时,确保电缆组件不受过度弯折或扭曲,以免损坏内部结构。
    2. 定期检查电缆组件的状态,特别是屏蔽层的完整性,以确保持续可靠的信号传输。
    3. 选择合适的颜色标识,以简化电缆的管理和故障排除过程。

    兼容性和支持


    该电缆组件设计与大多数工业标准兼容,可以轻松与其他电子设备集成。制造商Alpha Wire提供全面的技术支持和服务,包括产品文档、安装指南和技术咨询,确保客户能够充分利用产品的性能和可靠性。

    常见问题与解决方案


    1. 问题:电缆组件的屏蔽层损坏?
    - 解决方案:更换电缆组件,确保安装过程中避免过度弯曲或扭曲。
    2. 问题:电缆组件的标识不清晰?
    - 解决方案:重新打印标识,或者联系制造商获取新的电缆组件。
    3. 问题:电缆组件出现短路?
    - 解决方案:检查并修复所有连接点,确保导体之间的隔离。

    总结和推荐


    总体而言,型号45094的电缆组件凭借其出色的电气性能、高机械强度和广泛的环境适应性,使其成为工业和商业领域的理想选择。通过严格的环境标准认证,进一步证明了其在应用中的可靠性和耐用性。强烈推荐在需要高可靠性、耐环境性的应用场景中使用此电缆组件。
    本文根据Alpha Wire的产品技术手册编写而成,旨在提供详尽的产品信息和使用指导。

45094 BK005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

45094 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

45094 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 45094 BK005 45094 BK005数据手册

45094 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3391.7427
库存: 58
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3391.74
