77103 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 3芯ECO控制电缆, EcoCable系列, 0.28 mm², 30m, 屏蔽, 灰色MPPE护套
供应商型号: 602-77103-100-09
供应商: Mouser
标准整包数: 1
ALPHA WIRE 多芯线缆 77103 SL005

77103 SL005概述


    产品简介

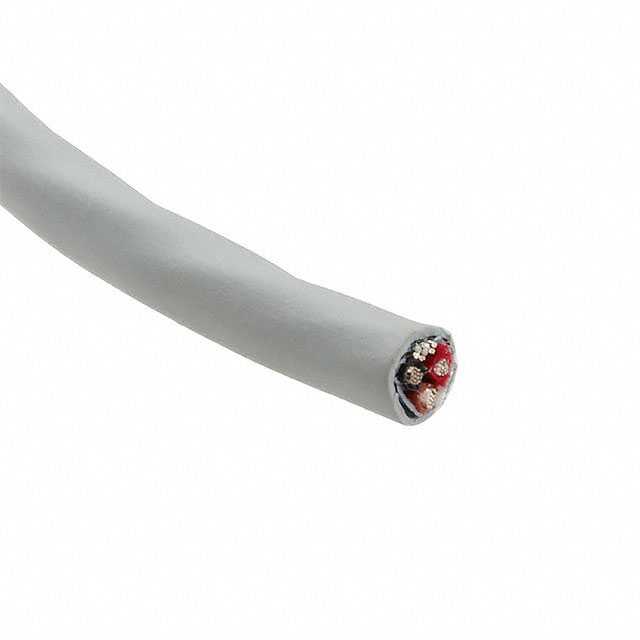

    本产品为Alpha Wire公司生产的一款高性能电子元器件——型号77103的电缆组件。该组件由三股导体构成,每根导体采用24 AWG(7/32英寸)镀锡铜线作为导电材料。这种电缆组件广泛应用于各种工业控制系统、自动化设备和通信系统中,尤其适合在严苛的环境条件下保持稳定的信号传输。

    技术参数


    - 导体参数:
    - 导体规格:24 AWG(7/32英寸),镀锡铜线
    - 外径:0.044英寸
    - 绝缘层厚度:0.010英寸
    - 电缆结构:
    - 绞合层数:3层
    - 每英尺绞合次数:不少于12次
    - 屏蔽层:铝/聚酯复合箔,屏蔽比例不少于25%
    - 排线绳:810丹尼尔尼龙绳
    - 颜色:主体颜色为深灰色(SLATE)
    - 机械和电气特性:
    - 温度范围:-50°C 至 +105°C
    - 弯曲半径:6倍电缆直径
    - 额定电压:600 V RMS
    - 电容:22 pF/英尺(@ 1 kHz)
    - 地面电容:40 pF/英尺(@ 1 kHz)
    - 电感:0.19 µH/英尺
    - 直流电阻:26 Ω/1000英尺(@ 20°C)
    - 适用标准:
    - UL认证:AWM/STYLE 11231(105°C / 600 VRMS),整体AWM/STYLE 21915(105°C / 600 VRMS)
    - CSA认证:C(RU) AWM I/II A/B FT2(105°C / 600 VRMS)
    - NFPA 79 - 2015合规
    - 符合欧盟低电压指令(EU Low Voltage Directive 2014/35/EU)
    - 符合REACH规定
    - 符合加州65号提案

    产品特点和优势


    77103型号电缆组件具有多项显著特点和优势。首先,其内部导体采用镀锡铜材料,提供了良好的导电性能和抗腐蚀性。其次,电缆组件采用高密度绞合结构和铝/聚酯复合箔屏蔽层,有效减少了电磁干扰和外部噪音的影响。此外,这款电缆组件能够在广泛的温度范围内稳定工作,并具备优秀的机械性能,如弯曲半径小和抗拉强度高等特性。这些特点使其成为各类工业控制系统的理想选择,尤其是在要求高性能和可靠性的场合下。

    应用案例和使用建议


    根据技术手册,77103型号电缆组件已在多种工业环境中得到广泛应用,例如工厂自动化系统、机器人控制系统和各种传感器网络。为了最大化其性能,我们建议在安装过程中严格按照手册中的指引操作,避免不必要的弯折和扭曲,同时确保合适的敷设路径和连接方式,以避免信号衰减和干扰。特别是在高温、潮湿或多尘的环境中,建议采取额外的保护措施,如增加外部防护套或采用防水型接头,以延长使用寿命并保证系统可靠性。

    兼容性和支持


    Alpha Wire公司提供全面的技术支持和服务,包括产品咨询、现场安装指导和技术培训。此外,该电缆组件与其他标准组件高度兼容,易于集成到现有的系统架构中。对于特定应用需求,Alpha Wire还提供定制化解决方案,以满足客户的特殊要求。

    常见问题与解决方案


    1. Q: 电缆在使用中频繁断裂怎么办?
    - A: 确保安装时弯曲半径不超过电缆的最小值(6倍电缆直径)。避免过度拉伸或扭曲电缆,并确保所有连接点紧固可靠。
    2. Q: 信号传输质量不稳定怎么办?
    - A: 检查是否有外部电磁干扰源,并采取屏蔽措施。同时检查接地情况,确保接地良好且无松动。
    3. Q: 如何处理电缆上的磨损?
    - A: 在安装和移动过程中尽量避免物理损伤。定期检查电缆的外观状况,发现磨损及时更换。

    总结和推荐


    综上所述,Alpha Wire公司的77103型号电缆组件以其出色的电气性能、优良的机械特性和广泛的适用范围,在各类工业应用中表现出色。通过严格的质量控制和高水平的技术支持,Alpha Wire为用户提供了可靠的产品和服务保障。鉴于上述优点,强烈推荐在需要高性能、高稳定性的场合下使用此款电缆组件。

77103 SL005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

77103 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77103 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77103 SL005 77103 SL005数据手册

77103 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 350.4492 ¥ 2961.2957
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2961.29
直接购买
